5.2.6 Visualización "Configuración de cambiador de pipetas"
5
Å Haga clic en la visualización actual de las Funciones individuales portal x sobre el icono
.
NOTA
El cambiador de pipetas debe estar instalado y configurado en las opciones de máquina.
Al solicitar este menú se depositan las pipetas que se encuentran en el cabezal de coloca-
ción. 5
El interfaz de usuario conmuta a la visualización "Configuración de cambiador de pipetas ca-
bezal revólver" (véase fig. 5.2 - 6
). 5
5

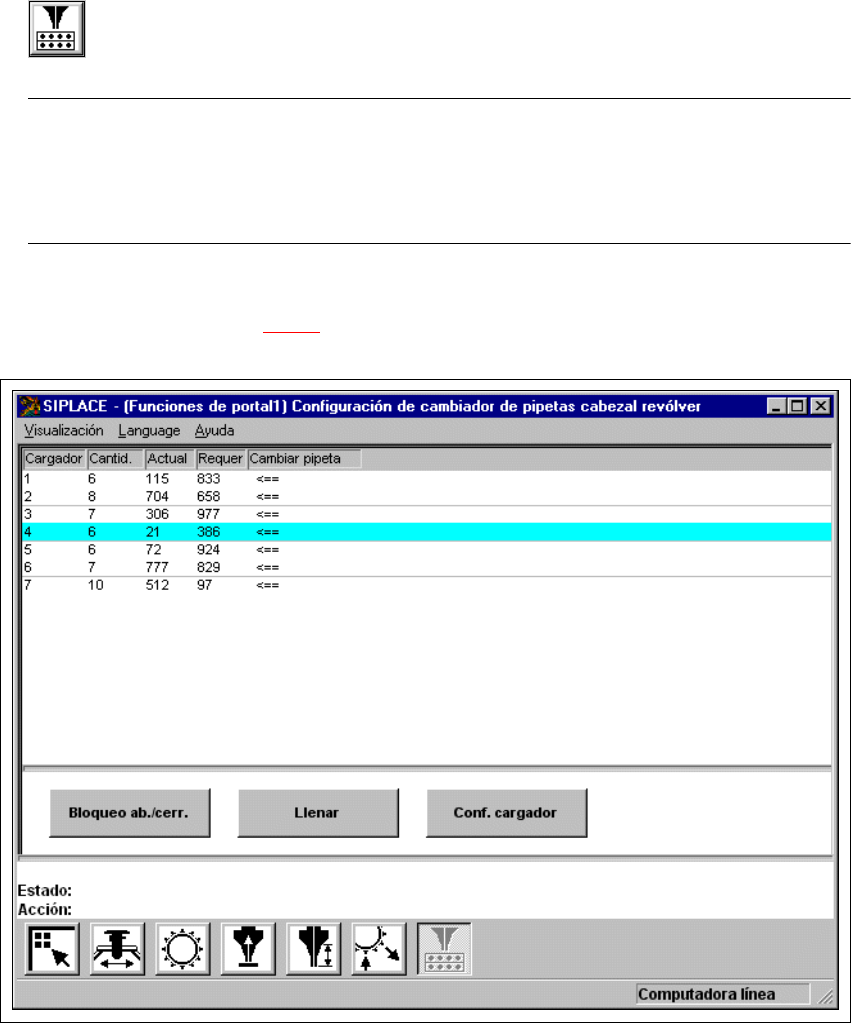

Fig. 5.2 - 6 Visualización "Configuración de cambiador de pipetas cabezal revólver"
Instrucciones de servicio SIPLACE S-23 HM 5 Funciones individuales
Versión de software SR.406.xx Edición 02/00 ES 5.2 Funciones individuales portal
167
5.2.6.1 Generalidades
En la visualización "Configuración de cambiador de pipetas cabezal revólver" se ofrecen las fun-
ciones para adaptar y confirmar la configuración de pipetas de cada uno de los cargadores del
cambiador de pipetas.
Haciendo clic sobre el botón correspondiente se ejecuta la función deseada.
En la tabla del campo de visualización se muestra la configuración del cambiador de pipetas.
5
Condiciones para el cambio de setup del cambiador de pipetas
Al cambiar el setup debe tener en cuenta los siguientes puntos: 5
– Los cargadores no pueden rellenarse hasta que hayan retornado todas las pipetas del cabezal
revólver a los cargadores.
– Un cargador sólo puede contener pipetas del mismo tipo.
– La cantidad máxima de pipetas por cargador es de 12.
– La cantidad máxima de cargadores en el cambiador de pipetas es de 7.
– Los cargadores deben rellenarse fuera de la máquina y cambiarse siempre completamente.
– Para retirar e introducir pipetas debe estar abierto el bloqueo. Después debe volver a cerrarse.
Significado de los registros de la tabla del campo de visualización
– Cargador
Número del cargador
– Cantid.
Cantidad de pipetas en el cargador
– Actual
Tipo de pipeta disponible actualmente en el cargador
– Requer.
Tipo de pipeta a la que ha de cambiarse el setup si no coincide con el tipo disponible en el
cargador
– Cambiar pipeta
Una flecha ( <== ) en esta columna significa que el tipo de pipeta disponible actualmente en
este cargador (columna "Actual") debe intercambiarse por el tipo de pipeta registrado en la co-
lumna "Requer."
5 Funciones individuales Instrucciones de servicio SIPLACE S-23 HM
5.2 Funciones individuales portal Versión de software SR.406.xx Edición 02/00 ES
168
5.2.6.2 Funciones
Bloqueo ab./cerr. 5
Para poder rellenar manualmente los cargadores, mediante esta función se abre el bloqueo
(placa de cierre) del cambiador de pipetas y, una vez lleno, se vuelve a cerrar.
Å Haga clic sobre el botón Bloqueo ab./cerr.
Se abre el bloqueo del cargador.
Å Haga clic de nuevo sobre el botón Bloqueo ab./cerr.
Se vuelve a cerrar el bloqueo del cargador.
Llenar 5
Esta función permite llenar los cargadores con nuevas pipetas del tipo ya empleado (es decir, no
se modifica el setup actual).
Durante el proceso de colocación puede que sea necesario rellenar cada uno de los cargadores
con pipetas. Se rellenan entonces los cargadores correspondientes con 12 pipetas cada uno del
tipo de pipetas ya disponible antes. 5
En la tabla coinciden los tipos de pipetas de las columnas "Actual" y "Requer."
La cantidad de pipetas todavía disponibles en el cargador se muestra en la columna "Cantid."5
Å Seleccione en la tabla el registro para el cargador en el que deben rellenarse pipetas. La línea
está de color azul claro.
Å Haga clic sobre el botón Bloqueo ab./cerr.
Å Rellene el cargador con 12 pipetas del mismo tipo ya disponible antes.
NOTA
Los cargadores deben llenarse siempre hasta el máximo (cada cargador 12 pipetas del
mismo tipo). 5
Å Vuelva a hacer clic sobre el botón Bloqueo ab./cerr.
Å Haga clic sobre el botón Llenar.
Se actualiza el estado de llenado del cargador seleccionado (véase columna "Cantid.")
