5.3.2 Visualización "Ancho del transportador"
5
Å Haga clic en la visualización de las "Funciones de transporte" sobre el icono .
El interfaz de usuario conmuta a la visualización "Ancho del transportador" (véase fig. 5.3 - 2
).
5

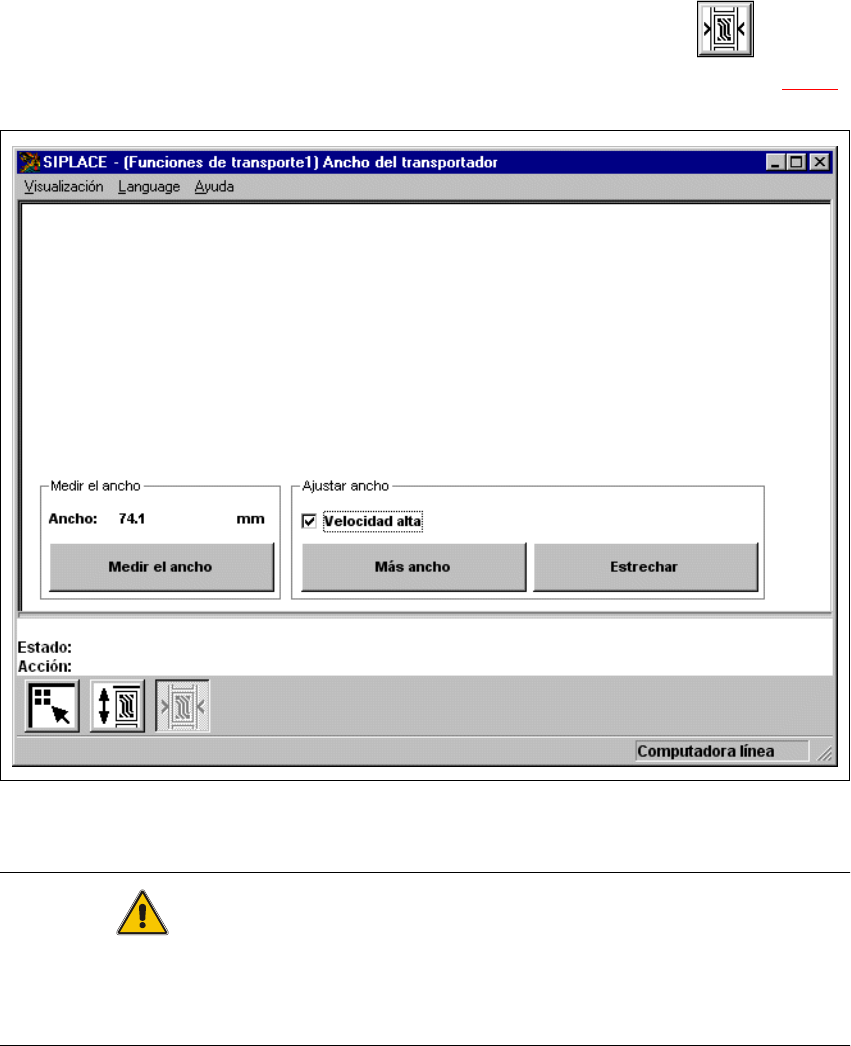

Fig. 5.3 - 2 Visualización "Ancho del transportador"
5
CUIDADO
Asegúrese antes de ajustar el ancho del transportador de que en el campo de transporte no se
encuentran tarjetas de circuitos u otro tipo de objetos. De lo contrario pueden producirse daños
en la tarjeta de circuitos o en la máquina.
5
5 Funciones individuales Instrucciones de servicio SIPLACE S-23 HM
5.3 Funciones individuales transporte Versión de software SR.406.xx Edición 02/00 ES
176
5.3.2.1 Generalidades
En la visualización "Ancho del transportador" se dispone de todas las funciones necesarias para
ajustar el ancho del transportador.
Se requiere un cambio del ancho del transportador, p.ej., si se realizan ciertos trabajos de man-
tenimiento o al introducir una tarjeta de circuitos con un ancho diferente. 5
El transportador puede ajustarse al ancho de una tarjeta de circuitos.
El ajuste del anchos se lleva a cabo paso a paso haciendo clic sobre los botones "Más ancho" o
"Estrechar" (véase apartado 5.3.2.2
).
El ajuste de anchos puede efectuarse en pasos grandes (tamaño del paso = 1 mm) o en pasos pe-
queños (tamaño del paso = 0,1 mm). Para ello se activa o desactiva la casilla de control "Velocidad
alta" del campo "Ajustar ancho" (véase apartado 5.3.2.2
). 5
5
5.3.2.2 Funciones
Medir el ancho 5
Con ayuda de esta función se mide el ancho actual del transportador. Se muestra y almacena el
resultado.
Å Haga clic sobre el botón Medir el ancho.
El ancho medido se muestra sobre el botón.
5
Ajustar el tamaño del paso
Å Active la casilla de control "Alta velocidad" si desea ajustar el ancho del transportador en pa-
sos grandes. Desactive esta casilla si desea ajustar el ancho del transportador en pasos pe-
queños.
5
Ajustar el ancho del transportador
Más ancho 5
Å Haga clic sobre el botón Más ancho si desea ampliar el ancho del transportador.
Cada vez que haga clic sobre el botón, el ancho registrará un aumento del tamaño del paso
ajustado.
Estrechar 5
Å Haga clic sobre el botón Estrechar si desea reducir el ancho del transportador. Cada vez que
haga clic sobre el botón, el ancho sufrirá una reducción del tamaño del paso ajustado.
5
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.1 Los sistemas ópticos en las estaciones de colocación
177
6 Funciones ópticas
6.1 Los sistemas ópticos en las estaciones de colocación
Las exigencias de calidad en la precisión de las estaciones de colocación crecen continuamente.
Las razones para ello son 6
– la progresiva minituarización de los componentes,
– la creciente densidad de conexión de las patillas,
– la creciente complejidad de las tarjetas de circuitos impresos y
– el aumento de la densidad de colocación.
6
Fig. 6.1 - 1 Posición de los cabezales de colocación en las estaciones
(1) Portal 1 con cabezal revólver DLM1, sistema óptico de componentes y de tarjetas de circuitos
(2) Portal 2 con cabezal revólver DLM1, sistema óptico de componentes y de tarjetas de circuitos
6
