6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
208
6.5.3 Menú "Selección de marcas"
Al elegir la opción "Determinar los parámetros de la marca" en el menú "Visualización básica" se inician
las siguientes operaciones: 6
– En la computadora de la estación se activan las funciones para el sistema óptico.
– Se despliega el menú "Selección de marcas".
– La computadora de la estación exige a la computadora de la línea la lista de números de
marca con comentarios y la representa en la pantalla. Las tablas de transformación para la
representación de color están memorizadas de forma local en la computadora de la estación.
6

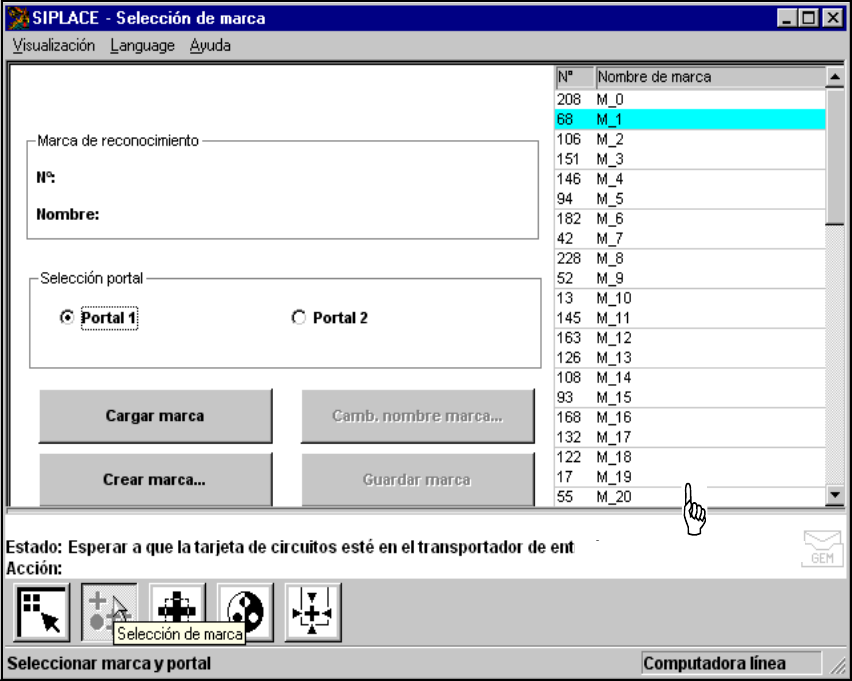

Fig. 6.5 - 6 Menú "Selección de marcas""
El menú le ofrece, como indica la figura, las siguientes opciones. 6
– Selección de portal
– Cargar marca
– Generar marca
– Cambiar nombre de marca
– Guardar la marca
Lista de números de marca
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca
209
INDICACION 6
Los botones están activos cuando la escritura del botón es negra. Esto significa que la respec-
tiva función puede ejecutarse haciendo clic con el ratón.
El botón "Cargar marca" está por ejemplo solamente activo cuando anteriormente en la lista se
ha hecho clic en una marca. El botón "Cambiar nombres de marca" está solamente activo
cuando ha cargado una marca, y el botón "Guardar marca" está solamente activo cuando ha
modificado un nombre o un parámetro de marca.
Usted puede conmutar en cualquier momento del menú "Determinar los parámetros de la marca"
al menú básico para iniciar determinadas operaciones como "Llenar pista" etc. Los ajustes en el
menú "Determinar los parámetros de la marca" permanecen, de forma que en el retorno al menú
"Determinar los parámetros de la marca" vuelve a encontrar las mismas condiciones. 6
Si ha modificado datos de marca o determinado los parámetros de una nueva marca, y cambia
del menú básico a los menús "Probar el componente", "Funciones individuales", "SITEST" o
"Continuar la colocación", se abre el cuadro de selección "Guardar datos de marca". Usted puede
guardar o rechazar los datos modificados o recibidos. 6
6

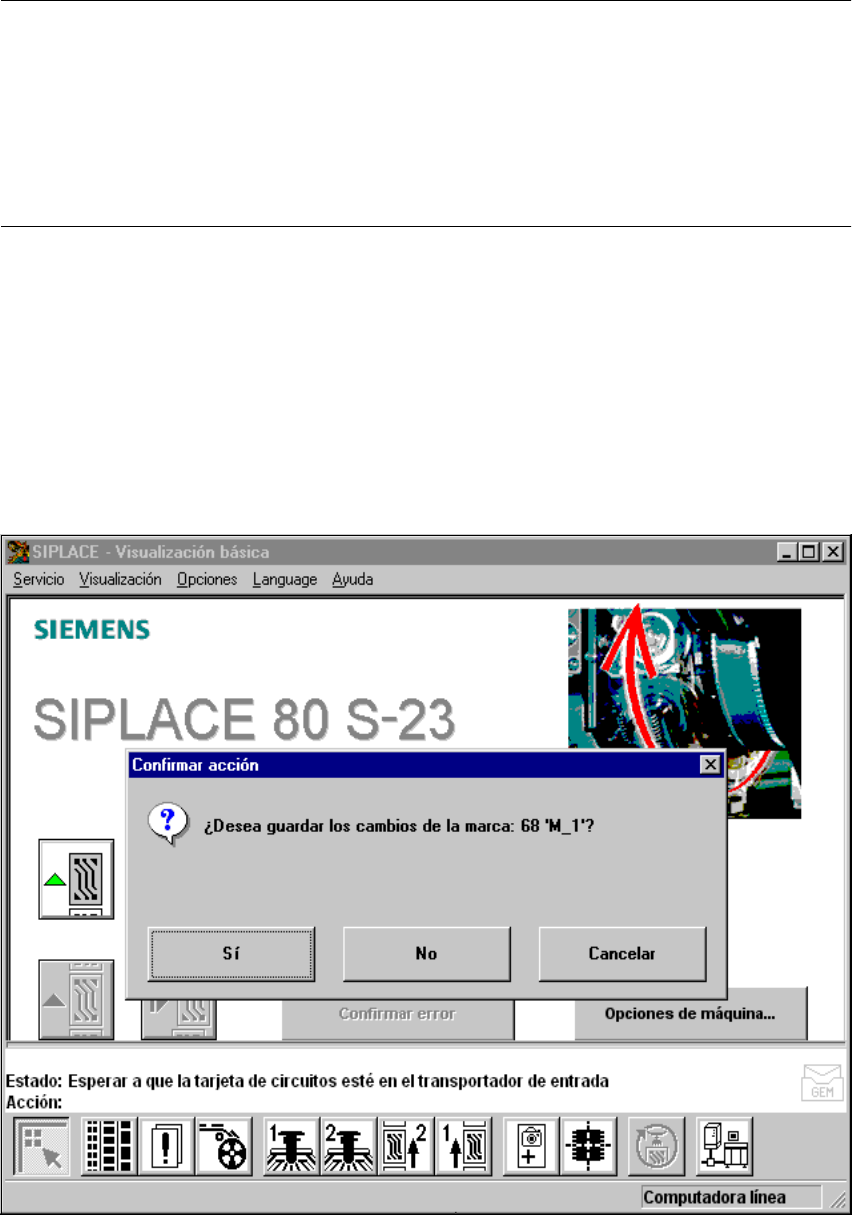

Fig. 6.5 - 7 Menú "Selección de la marca", cuadro de selección "Guardar los datos de la marca"
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
210
Seleccionando la opción "Guardar la marca" la computadora de la estación ordena enviar los da-
tos de marca a la computadora de la línea, guardarlos allí y actualizar la lista de números de
marca. 6
La computadora de la estación envía los datos de marca a la computadora de la línea. La lista de
números de marca no se transmite a la computadora de la línea, ya que éste ejecuta por sí mismo
una corrección de la misma en base a los datos de marca modificados y luego actualiza también
los datos de marca en las demás estaciones. Las tablas de transformación se mantienen en
forma local en la computadora de la estación. 6
6.5.3.1 Opción "Selección de portal"
Con ayuda de esta opción puede seleccionar con los botones Portal 1 o Portal 2 como portal de
determinación de parámetros. El ajuste estándar es portal 1. 6
Å Posicione el puntero del ratón en el portal deseado.
Å Haga clic sobre el botón. El botón del portal seleccionado cambia a color negro.
6

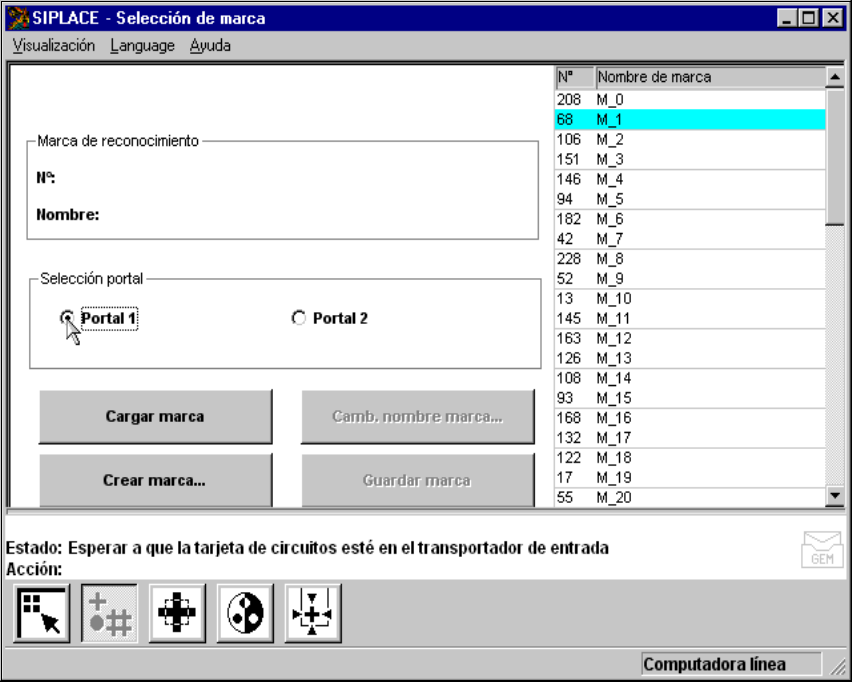

Fig. 6.5 - 8 Menú "Selección de marcas", opción "Selección de portal"
