6.5.4 Menú "Determinar los parámetros de la marca"
El menú "Determinar los parámetros de la marca" le ofrece, como se indica en la figura, las
siguientes opciones : 6
– Valores estándar
– Campo de búsqueda
– Modificar el campo de marca con
– resolución baja,
– resolución media
– resolución alta
6

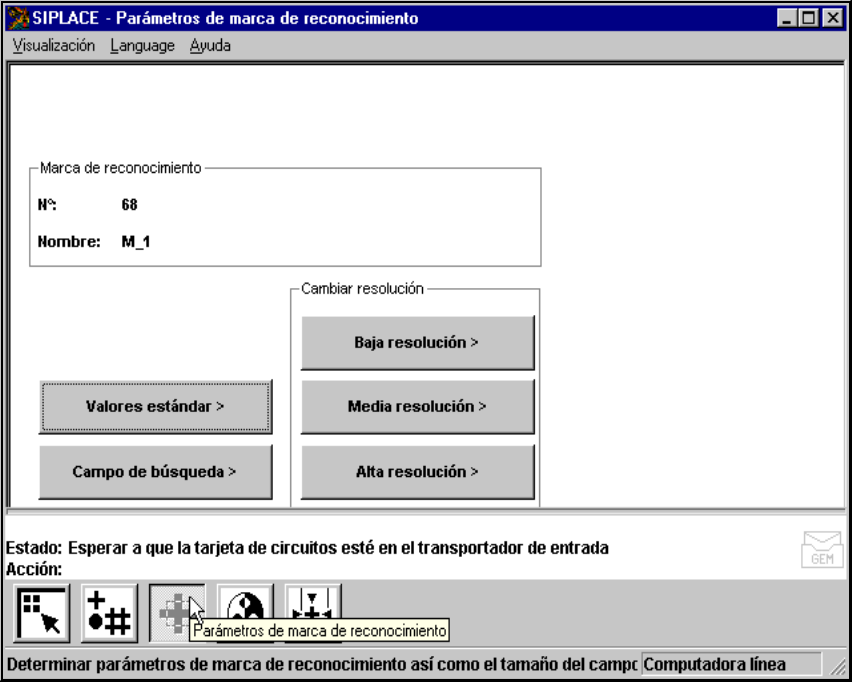

Fig. 6.5 - 13 Menú "Determinar los parámetros de la marca" , opciones
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
216
INDICACION 6
Los botones están activos cuando la escritura respectiva es negra. Esto significa que la función
respectiva puede ejecutarse haciendo clic con el ratón.
El botón "Campo de búsqueda" está solamente activo cuando 6
– ya se ha cargado una marca o cuando
– ha generado una nueva marca.
Para la marca seleccionada ya debe existir un modelo.
Si se introdujo un nuevo número de marca, puede seleccionar solamente la opción "Valores es-
tándar". Si ya ha cargado una marca existente se tiene acceso a todas las opciones. En el menú
dispone de las siguientes opciones: 6
– Modificar los parámetros del campo de estructura de marca (muestra)
– Modificar los parámetros del campo de búsqueda
– Determinar los parámetros con valores estándar
Parámetros de campo de estructura de marcas son 6
–Ancho,
– Altura y
– Resolución de la cámara
Parámetros del campo de búsqueda son 6
–Ancho y
–Altura
Los parámetros están memorizados en una lista en la computadora de la estación. Esta lista se
inicializa al llamar la opción "Cargar marca" con valores estándar y valores actuales. 6
Si modifica un parámetro, en el controlador de la máquina (MC) se expide un comando de deter-
minación de parámetros. Para los parámetros generales se toma en el comando de determina-
ción solamente el bloque de parámetros que fue modificado. 6
Por esta razón el controlador de la máquina genera tres comandos de determinación diferentes:6
– Determinación de parámetros con valores estándar
– Determinación de parámetros del campo de búsqueda
– Determinación de parámetros del campo de estructura de marca (muestra)
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca
217
6.5.4.1 Opción "Valores estándar"
Al seleccionar esta opción 6
– se desactiva el menú.
– se activa el proceso de determinación de parámetros.
– se representa la imagen de vídeo con marca, campo de estructura de marca y valor de clari-
dad.
– se visualiza el encabezamiento y el pie de página con comentario, resultado de medición, ocu-
pación de teclado y secuencias de comando.
Luego se activa el proceso de determinación de parámetros con los valores estándar. El resultado
del proceso de determinación de parámetros es el valor de claridad que se visualiza en el enca-
bezamiento de la imagen de vídeo. Este valor indica la diferencia de calidad de la marca respecto
a otras estructuras que se encuentran en la proximidad de la marca. La visualización varía entre 6
0 = insuficiente
100 = excelente diferenciación. 6
Conforme a la experiencia se debe alcanzar un valor de claridad de mínimo 60 para marcas y
puntos "Ink". 6
6

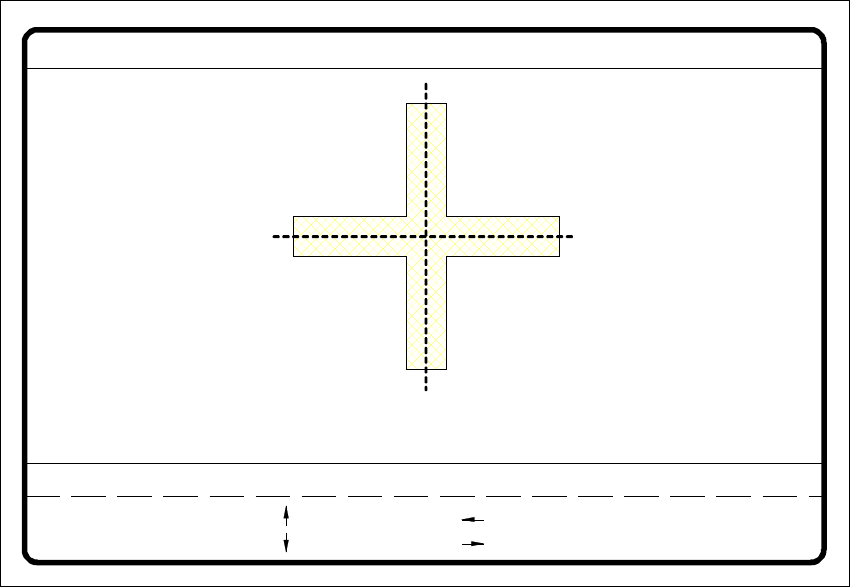

Fig. 6.5 - 14 Menú "Determinar los parámetros de la marca",
imagen de vídeo "Determinación de parámetros con valores estándar"
teachen
1..6 : x/y-Schritt.
Marke-Nr. = 8 Eindeutigkeit = 70
Ret :
Standardwerte
x/y - Schrittw. = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
6
Paso-X/Y = ...
: Eje-X +
:Eje- X –
Ret.: det. parámetros
1 ... paso-6 X/Y
6
Valores estándar
6
N° marca = 8
6
Claridad = 70
: Eje-Y +
: Eje-Y –
