00191805-01 - 第229页
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca 229 Ajustar la sensibil idad de contraste para supri mir estructuras …
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
228
Ajustar la sensibilidad de contraste para ampliar marcas de contraste bajo 6
Å Seleccione los siguientes ajustes para ampliar el contraste en marcas de contraste bajo:
6
Fig. 6.5 - 21 Ajustar la sensibilidad de contraste para ampliar marcas de contraste bajo
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca
229
Ajustar la sensibilidad de contraste para suprimir estructuras perturbadoras y al mismo
tiempo ampliar el contraste 6
Å Seleccione los siguientes ajustes para suprimir estructuras perturbadoras y al mismo tiempo
ampliar el contraste de marcas de contraste bajo:
6

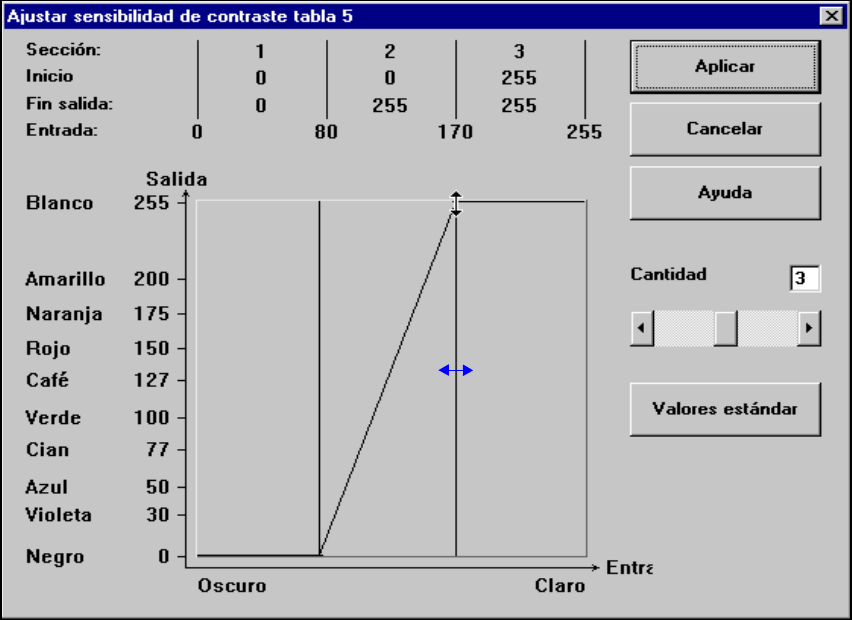

Fig. 6.5 - 22 Ajustar la sensibilidad de contraste para suprimir estructuras perturbadoras y
al mismo tiempo ampliar el contraste
6
6
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
230
6.5.6 Menú "Probar la marca"
En el menú "Probar la marca" se dispone de las siguientes opciones: 6
– Centrado de la marca
– Prueba de la marca
– Posicionamiento del portal para determinar los parámetros (proceso-X/Y)
– Transporte de la tarjeta de circuitos a la cinta de salida
– Transporte de la tarjeta de circuitos a la cinta de procesamiento
6

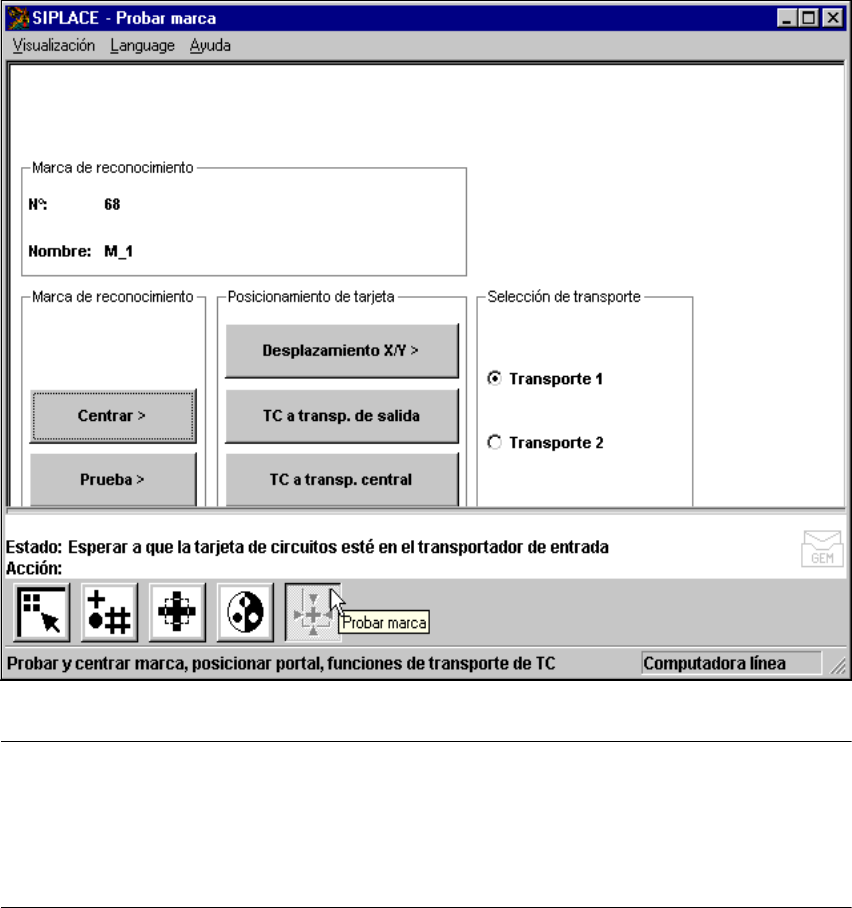

Fig. 6.5 - 23 Menú "Probar la marca" - Opciones
INDICACION 6
Los botones están activos cuando la escritura es negra. Esto significa que puede ejecutar la res-
pectiva función haciendo clic con el ratón.
A las opciones "Centrar" y "Probar" solamente se tiene acceso cuando ha cargado una marca y
para esta marca ya existe un modelo.
