Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca
233
Después 6
– se representa el ciclo de prueba en la imagen de vídeo,
– se visualiza la línea de encabezamiento con la opción, el número de marca y el factor de ca-
lidad,
– se visualizan en el pie de página los paneles de control y las secuencias de comando y se
activa un proceso de prueba que determina el factor de calidad de la marca.
Å Pulsando la tecla "RETURN" puede repetir el proceso de prueba.
Å Con las teclas de flecha modifica la posición del portal. Con la entrada de las cifras 1 .. 6 mo-
difica el paso.
La cámara de tarjeta de circuitos se desplaza a las cuatros esquinas del campo de búsqueda y
expide cada vez un comando de medición. Para cada comando de medición el controlador de
máquina recibe la calidad de marca de la unidad óptica de evaluación (MVS). El peor valor (worst
case) de la prueba se visualiza en el monitor, en la línea de encabezamiento. 6
La indicación de calidad se encuentra en el intervalo 0 (= mala) a 100 (= excelente ) y no debe
ser inferior a 40 para la marca y el punto "Ink". En caso contrario recomendamos seleccionar otra
marca. 6
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.5 Determinar los parámetros de la marca Versión de software SR.406.xx Edición 02/00 ES
234
6.5.6.3 Opción - desplazar ejes X/Y
Cuando elige esta opción en el menú "Probar la marca" la computadora de la estación ocasiona
las siguientes operaciones: 6
– La pantalla oculta el menú "Probar la marca" y conmuta a imagen de vídeo. Al mismo tiempo
se visualiza la posición actual de la cámara y se visualiza la opción panel de control.
– En caso de peligro de colisión se bloquean los grupos de mando de los ejes.
6

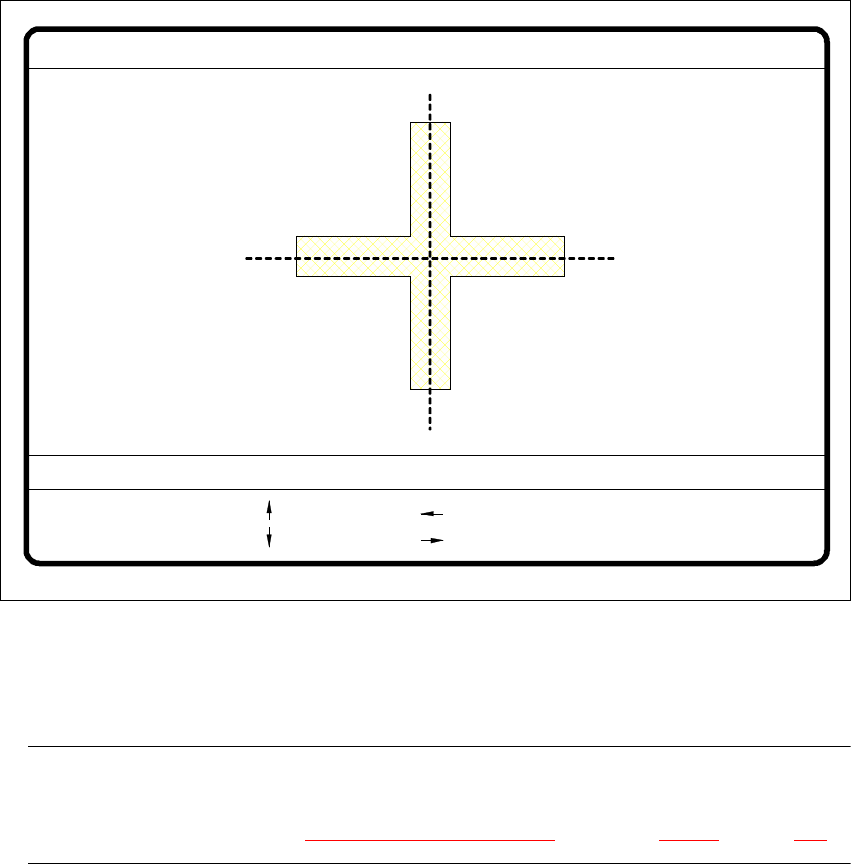

Fig. 6.5 - 26 Menú "Probar la marca", imagen de vídeo desplazar ejes - X/Y
Å Después de seleccionar el paso, con las cifras 1 a 6, puede variar la posición de la cámara
con las teclas de flecha.
INDICACION 6
Como portal estándar de determinación de parámetros se utiliza siempre el portal 1. El portal
2 se puede seleccionar con la Opción "Selección de portal" (ver aparte 6.5.3.1, página 210).6
Å Con ESC abandona la opción. El menú "Probar la marca" se visualiza de nuevo.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
1..6: x/y-Schritt.
x-Pos. [µm]= .......... y-Pos. [µm]= .........
x/y-Achsen verfahren
x/y - Schrittw. =
6
Paso - X/Y = ...
: Eje-X +
: Eje-X –
Ret.: paso -X/Y
6
Desplazar ejes - X/Y
: Eje-Y +
: Eje-Y –
6
X-Pos. [µm] = ...
6
Y-Pos. [µm] = ...
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.5 Determinar los parámetros de la marca
235
6.5.6.4 Opción "Tarjeta de circuitos en la cinta de procesamiento"
Haga clic en el botón "Tarjeta de circuitos en la cinta de procesamiento", se activan las siguientes
operaciones: 6
(1) Una tarjeta de circuitos se encuentra en la cinta de procesamiento.
– La cinta de transporte arranca y transporta la tarjeta de circuitos hasta el tope.
– La tarjeta de circuitos se bloquea.
(2) No se encuentra ninguna tarjeta de circuitos en la cinta de entrada".
– Coloque una tarjeta de circuitos.
– Haga clic en el botón "Tarjeta de circuitos en la cinta de procesamiento".
– La cinta de transporte arranca y transporta la tarjeta de circuitos hasta el tope.
– La tarjeta de circuitos se bloquea.
INDICACION 6
Si ya se encuentra una tarjeta de circuitos en la cinta de procesamiento, esta función se en-
cuentra bloqueada. Usted recibe el mensaje indicando que ya se encuentra una tarjeta de
circuitos en la cinta de procesamiento. 6
INDICACION 6
En el caso de transporte doble con los botones en el cuadro "Selección de transporte" puede
seleccionar la cinta de transporte 1 o 2. 6
6.5.6.5 Opción "Tarjeta de circuitos en la cinta de salida"
Esta función solamente se ejecuta cuando una tarjeta de circuitos se encuentra en la cinta de pro-
cesamiento. 6
INDICACION 6
Al abandonar el menú, la tarjeta de circuitos se transporta de forma automática a la cinta de
salida.
INDICACION 6
En el caso de transporte doble con los botones en el cuadro "Selección de transporte" puede
seleccionar la cinta de transporte 1 o 2.
