1.5 Descripción de la máquina
1.5.1 Descripción de funcionamiento
La máquina automática de dotar es un sistema de dotación de alto rendimiento con dos sistemas
de ejes de pórtico. En cada pórtico se encuentra un sistema óptico para placas de circuitos im-
presos y un cabezal revólver de 12 segmentos en forma de estrella. Los cabezales revólver de
dotar con un sistema óptico para componentes toman éstos de los módulos estacionarios de ali-
mentación y dotan las placas de circuitos impresos bloqueadas en el sistema de transporte de las
mismas. 1

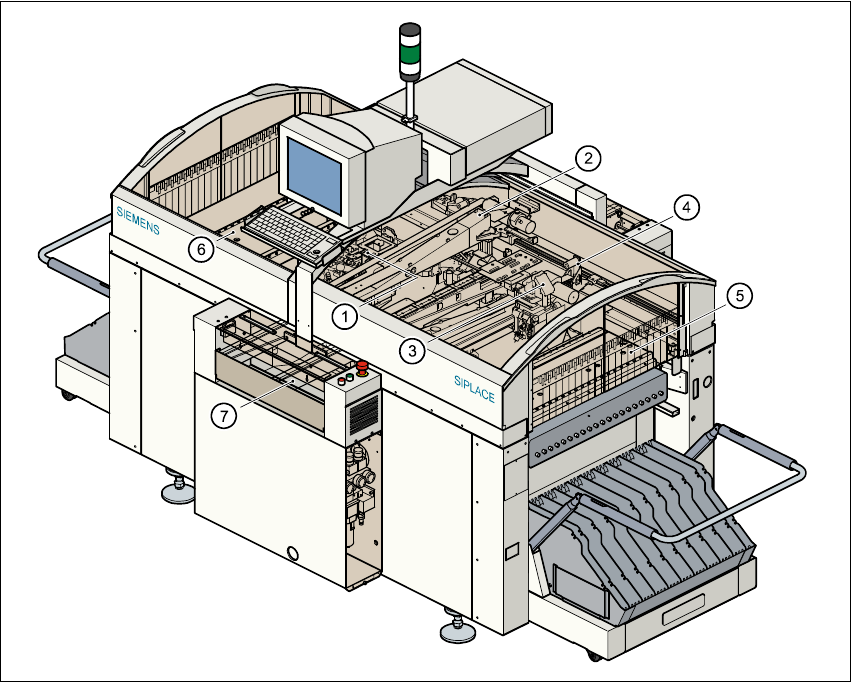

Fig. 1.5 - 1 Descripción de funcionamiento de la máquina automática
(1) Cabezal revólver de 12 segmentos /DLM1 con cámara de componentes (pórtico 1)
(2) Pórtico 1 con cámara de placa de circuitos impresos
(3) Cabezal revólver de 12 segmentos /DLM1 con cámara de componentes (pórtico 2)
(4) Pórtico 2 con cámara de placa de circuitos impresos
(5) Preparación estacionaria de componentes (posición 1)
(6) Preparación estacionaria de componentes (posición 3)
(7) Transporte de placas de circuitos impresos (opción de transporte doble)
Instrucciones de servicio SIPLACE S-23 HM 1 Introducción, Datos Técnicos
Versión de software SR.406.xx Edición 02/00 ES 1.5 Descripción de la máquina
25
El concepto mecánico de la estación de colocación 1
– con sus alimentadores estacionarios,
– con tarjetas de circuitos en reposo durante la colocación
– y sus cabezales posicionables de colocación
tiene una serie de ventajas decisivas: 1
– Así por ejemplo, la configuración de pipetas puede adaptarse en breve plazo y de forma au-
tomática para la toma de componentes de diferentes tamaños en base a los flexibles cabeza-
les revólver de 12 segmentos en combinación con el cambiador automático de pipetas.
Además pueden optimizarse los recorridos y secuencia de dotación.
– Con los alimentadores estacionarios también pueden tomarse de forma segura componentes
pequeños.
– Se excluye un desplazamiento de los componentes sobre la tarjeta de circuitos durante la co-
locación - como sucede frecuentemente en las tarjetas de circuitos móviles - ya que la tarjeta
de circuitos se encuentra en reposo durante la colocación.
– Además de ello, ingeniosos sistemas ópticos de centrado (sistemas ópticos) para componen-
tes y tarjetas de circuitos impresos permiten una elevada precisión de posicionamiento de los
componentes.
– El llenado de componentes y el empalme de cintas se puede ejecutar sin tiempos de parada
de máquina.
– Mesas intercambiables de componentes preparadas posibilitan reequipar la estación de colo-
cación sin tiempos prolongados de parada.
1.5.2 Concepto de modularidad del cabezal (Head Modularity)
La abreviatura HM en la denominación de la estación de colocación SIPLACE S-23 HM significa
’Head Modularity’ (modularidad del cabezal). 1
El objeto de este concepto es combinar libremente los cabezales revólver 6x y 12x en la estación
de colocación. A través de un fácil cambio del cabezal se pueden adaptar en poco tiempo las es-
taciones de colocación a las necesidades de los pedidos de colocación. 1
El concepto de modularidad de cabezal se realiza en el siguiente nivel de desarrollo. Las estacio-
nes de colocación suministradas con la denominación HM están ya preparadas para este con-
cepto. 1
1 Introducción, Datos Técnicos Instrucciones de servicio SIPLACE S-23 HM
1.5 Descripción de la máquina Versión de software SR.406.xx Edición 02/00 ES
26
1.5.3 Datos Técnicos - Vista General de la Máquina
* La estación SIPLACE S-23 HM puede equiparse para la colocación de componentes 0201.
(Si es necesario consulte a la fábrica)
Procedimiento Collect&Place
Gama de componentes
Módulo óptico estándar de 0402 (0201*) hasta 18,7 mm x 18,7 mm
Rendimiento máximo de colocación
Cabezal revólver de 12 segmentos 23.000 componentes/h
Duración del ciclo en el cabezal revólver 125 ms independiente del tipo de componente
Cabezal revólver/DLM1 de 12 segmentos
Precisión angular
Precisión de colocación
± 0,525°/ 3 σ, ± 0,70°/ 4 σ, ± 1,05°/ 6 σ
± 67,5µm / 3 σ, 90µm / 4 σ, 135µm / 6 σ
Formato de las tarjetas de circuitos 50mm x 50mm hasta 460mm x 460mm
(opcional 460mm x 508mm, 18" x 20")
Capacidad de disponibilidad 40 mesas para alimentadores
Tipos de alimentadores Cintas, cargadores de barras, Bulk-Cases
Sistema operativo Microsoft Windows NT / RMOS
Enlace Inline o Stand alone
Espacio necesario 4 m² / módulo
