6.6.4.3 Opción "Probar el componente"
INDICACION 6
Esta opción se puede solamente activar cuando ha cargado anteriormente un número - GF y se
recogió un componente.
Con esta opción usted tiene la posibilidad de comprobar el proceso de centrado. Después de
cada paso de medición se interrumpe el proceso para poder controlar la función individual. El re-
sultado de medición se representa ópticamente en la pantalla, los resultados de medición no se
memorizan. 6
6

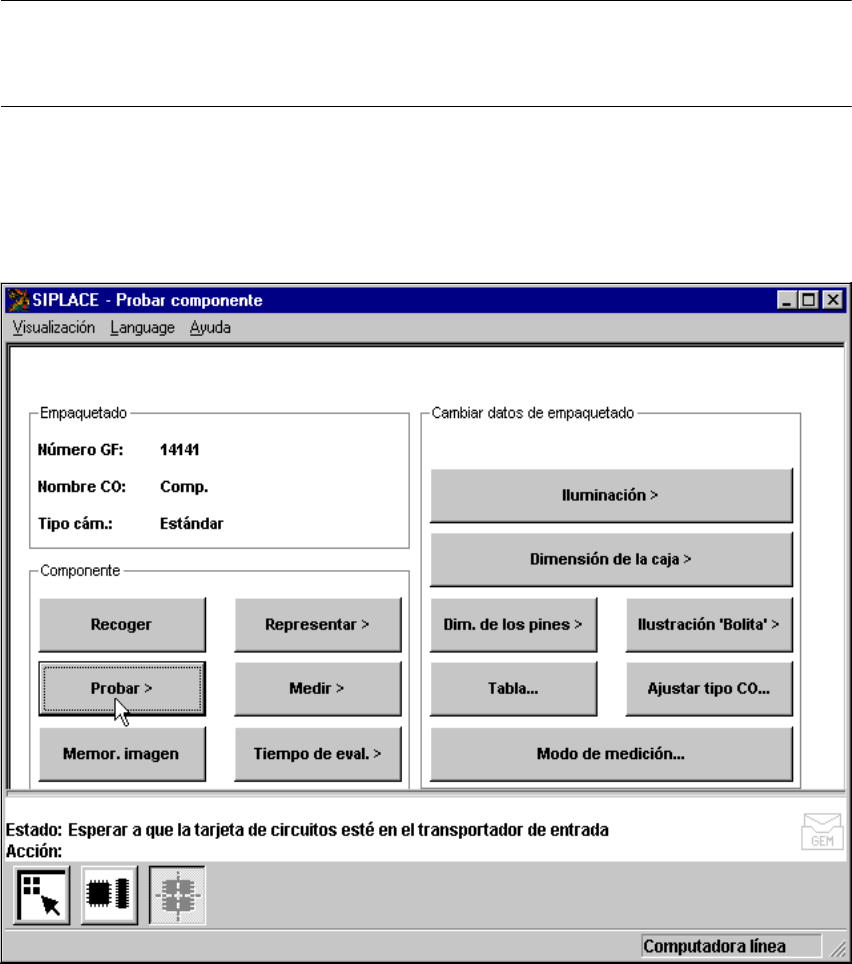

Fig. 6.6 - 18 Menú "Probar el componente", opción "Probar el componente"
Al activar esta función se inician las siguientes operaciones: 6
– Se activa el proceso de medición.
– Se visualiza la imagen de vídeo en la pantalla.
– Se visualizan las líneas de encabezamiento y de pie de página.
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
257
6

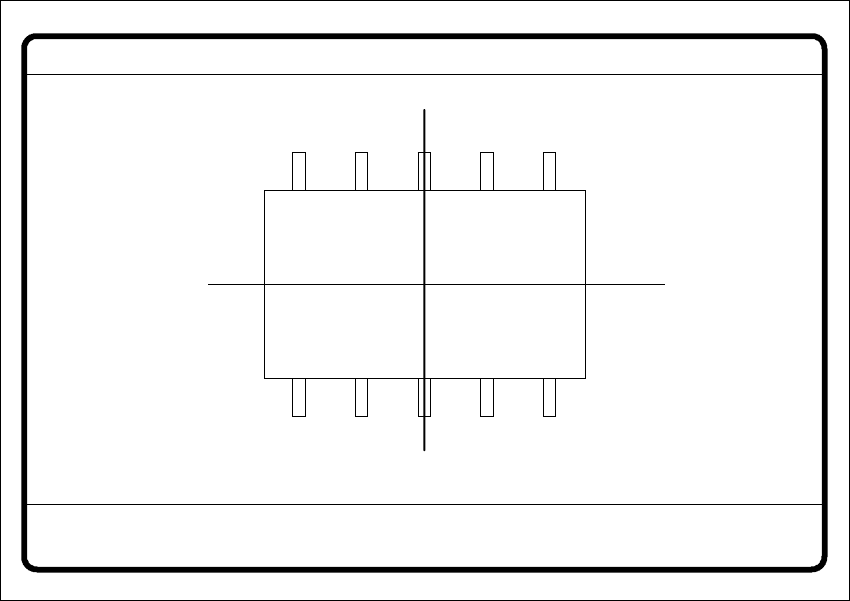

Fig. 6.6 - 19 Menú "Probar el componente", imagen de vídeo "Probar el componente"
Å Llame con la tecla "RETURN" uno tras otro todos los pasos de medición definidos. Cada vez
que pulsa la tecla "RETURN" se ejecuta otro paso de medición y se visualiza el resultado en
la pantalla.
Å Con "ESC" abandona la opción. La imagen de vídeo se oculta y se visualiza de nuevo el menú
"Probar el componente".
GF-Nr. = 5BE prüfen
RET: BE prüfen
6
Probar - CO
6
N° f. caja = 5
6
RET: Probar - CO
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
258
6.6.4.4 Opción "Medir el componente"
INDICACION 6
Esta opción se puede solamente activar cuando ha cargado anteriormente un número - GF y se
recogió un componente.
6
Fig. 6.6 - 20 Menú "Probar el componente", opción "Medir - CO"
Al activar esta opción se inician las siguientes operaciones: 6
– Se visualiza la imagen de vídeo en la pantalla.
– Se expide el comando de medición con los parámetros predefinidos.
– El sistema óptico ejecuta uno tras otro los pasos de medición específicos al componente.
– Los valores de medición se visualizan en la imagen de vídeo.
6
