6.6.4.4 Opción "Medir el componente"
INDICACION 6
Esta opción se puede solamente activar cuando ha cargado anteriormente un número - GF y se
recogió un componente.
6

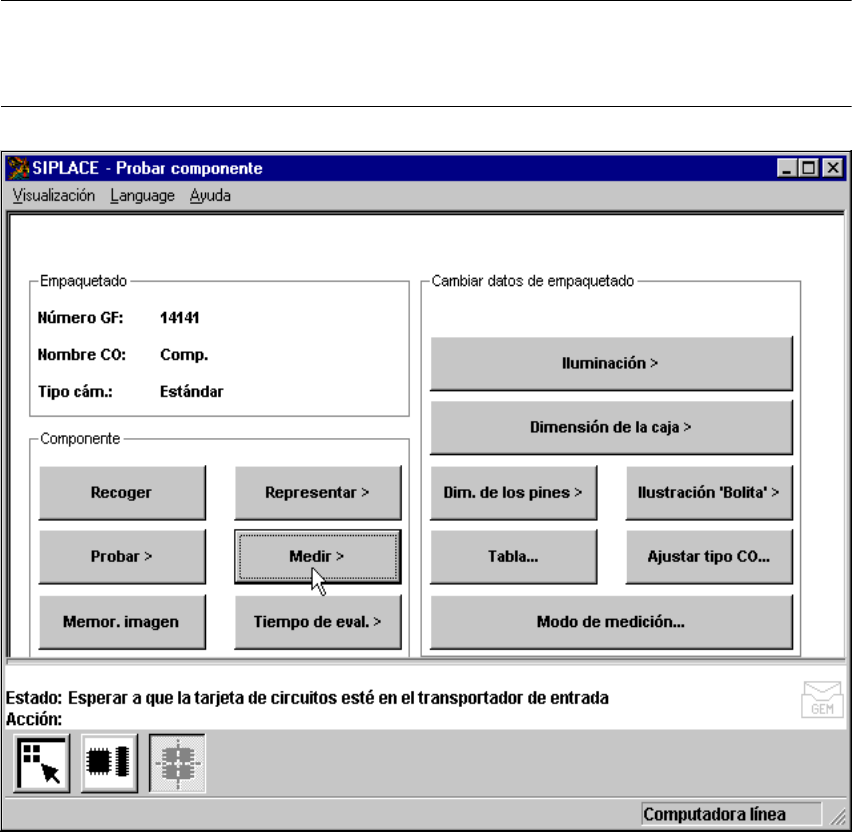

Fig. 6.6 - 20 Menú "Probar el componente", opción "Medir - CO"
Al activar esta opción se inician las siguientes operaciones: 6
– Se visualiza la imagen de vídeo en la pantalla.
– Se expide el comando de medición con los parámetros predefinidos.
– El sistema óptico ejecuta uno tras otro los pasos de medición específicos al componente.
– Los valores de medición se visualizan en la imagen de vídeo.
6
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
259
6

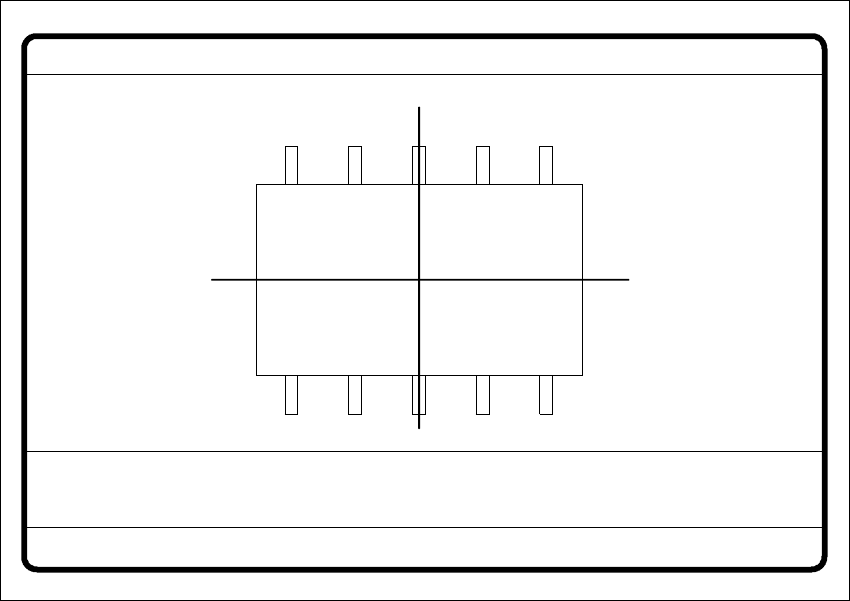

Fig. 6.6 - 21 Menú "Probar el componente", imagen de vídeo "Medir - COe"
Medición óptica de componentes convencionales con conexiones de patillas 6
La cruz reticular indica el centro de gravedad del componente. El contorno del componente se
resalta en color. 6
Los valores de medición representan los parámetros geométricos del componente como 6
– desviación de patilla
El valor de desviación de patilla se edita cuando ha seleccionado el modo de medición "Pin"
o "Bolita".
– distribución
El valor se edita cuando está activo como último paso de medición el modo "Esquina".
– número de patillas
– desplazamiento X / Y
– ortogonalidad
– dimensiones del componente
– ángulo de giro y
– factor para la calidad de la medición.
BE messen GF-Nr. = 5
X-Off.[mm] = ... Y-Off.[mm] = ... Phi[Grad] = ...
Orth.[Gr] = ...
Beinanzahl = ...
Qualität = ...
Länge[mm] = ...
Breite[mm] = ...
Teilung[mm] =
RET: BE messen
B.abw.[mm] =
6
RET: medir - CO
Desv. patilla [mm] =
Número de patillas= ...
X-Off. [mm] = ...
6
Medir - CO
6
N° f. caja = 8
Distribución [mm] =
Ortog. [Gr] = ...
Y-Off. [mm] = ...
Longitud [mm] = ...
Phi [Grados] = ...
Ancho [mm] = ...
Calidad = ...
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
260
Con "ESC" abandona esta opción, la imagen de vídeo se oculta. En la pantalla se visualiza de
nuevo el menú "Probar el componente". 6
Colores superpuestos de los pasos individuales de medición en el servicio paso a paso 6
1. Cuerpo (Size Mode) 6
La definición de los métodos de medición la encuentra en el aparte 6.6.4.14
, página 284. 6
Este método de medición lo reconoce en las ventanas rotativas alrededor de las aristas de com-
ponentes. 6
Procedimiento 6
(1) Dentro de la ventana de búsqueda se forman perfiles en dirección X y Y. En base a los
gradientes resultantes y un filtro geométrico se determina la posición aproximada del
componente.
(2) Las ventanas rotan alrededor de las aristas de componente. Para cada ventana se determina
el perfil y los gradientes. La suma de los gradientes es la medida de correspondencia del
ángulo de la ventana con la posición del componente.
Si la suma de gradientes alcanza un máximo, se ha determinado la posición angular del
componente.
(3) Bajo el ángulo determinado en (2) se repite el primer paso (1). Ahora puede determinarse de
forma más exacta la posición del componente en dirección X y Y.
Rectángulo: 6
verde: Tolerancias de imagen X y Y 6
naranja: Dimensiones de componente y tolerancias emitidas por la estación 6
azul: Ventana de búsqueda para el reconocimiento de posición 6
Anotaciones 6
1. La posición del componente encontrada debe estar situada dentro del rectángulo de
color verde, de lo contrario no se dota el componente. 6
¡Es válido para todos los pasos de medición! 6
2. El componente debe encontrarse dentro de la ventana de color naranja, de lo
contrario se ponen en duda los resultados de medición. 6
3. Las ventanas de búsqueda deben tener la misma orientación del componente
y ser más grandes que el mismo. 6
