6 Funciones ópticas Instrucciones de serv icio SIPLACE S -23 HM 6.6 Probar el componente Vers ión de software SR.406.xx Edición 02/00 ES 270 El fich ero - G F (em paquetado) está me moriza do en la compu tadora de la lín…
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
269
6
Fig. 6.6 - 24 Menú "Probar el componente", imagen de vídeo "Tiempo de evaluación"
Å Con la tecla RETURN inicia la medición. Después de terminar el proceso se visualiza el tiempo
de medición en mseg.
Å Con ESC abandona esta opción. La imagen de vídeo se oculta y se visualiza de nuevo el
menú "Probar el componente".
6.6.4.7 Aclaraciones referentes al grupo de opciones "Modificar datos - GF"
Al grupo "Modificar datos del empaquetado" pertenecen las siguientes opciones: 6
– Iluminación
– Dimensión de la caja
– Dimensión de patilla
– Figura de bolita
– Tabla
– Ajustar el tipo de componente (solamente en máquinas automáticas F)
– Modo de medición
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Tiempo eval. [ms] =
RET: Medir compon.
6
Tiempo de evaluac.
6
N° f. caja. = 5
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
270
El fichero - GF (empaquetado) está memorizado en la computadora de la línea. Este consta esen-
cialmente de dos partes: 6
– los datos geométricos del empaquetado y
– los datos específicos al sensor.
La parte específica al sensor contiene 6
– las condiciones de medición para el componente,
– la iluminación y
– los datos de las tablas de transformación.
INDICACION 6
Los botones de opciones del menú "Probar el componente " están solamente activos cuando ya
se ha cargado una empaquetado.
6

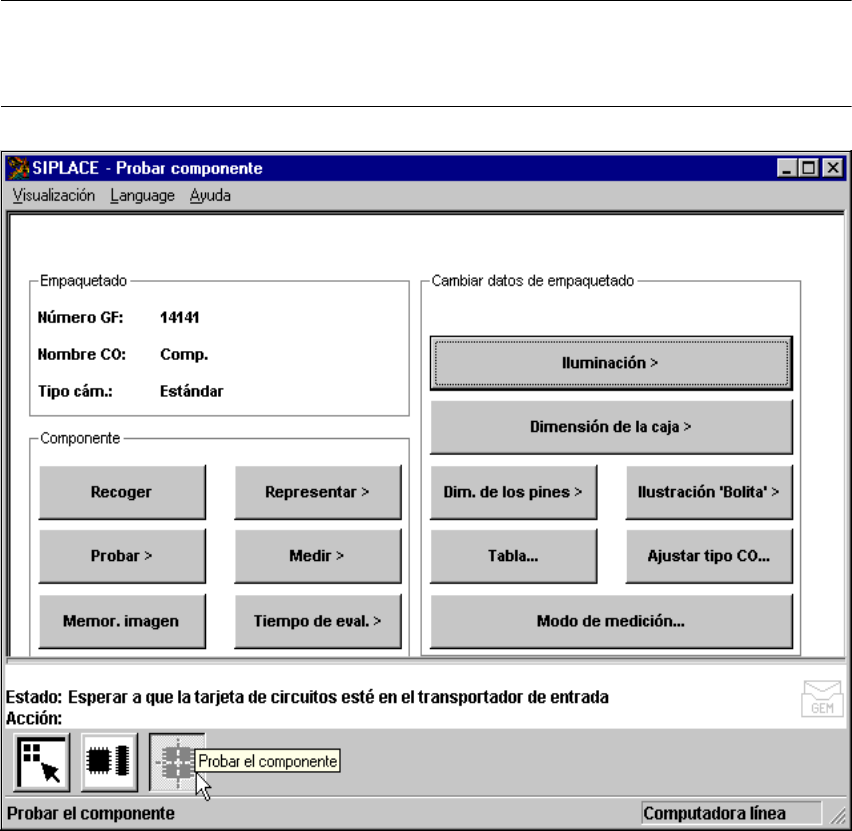

Fig. 6.6 - 25 Menú "Probar el componente", opciones
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
271
En este menú tiene la posibilidad de modificar 6
– las dimensiones de patilla,
– las dimensiones de caja,
– los parámetros de ilustración de "bolita",
– los parámetros de iluminación
– las tablas de transformación.
– parámetros de dimensión de patilla son
– Longitud óptica de patilla en dirección X y Y de los componentes
– Ancho óptico de patilla en dirección X y Y de los componentes
INDICACION 6
La distribución del número de patillas solamente la puede modificar en la computadora de
línea. 6
– Parámetros de dimensión del empaquetado son
– Las dimensiones exteriores del componente en dirección X y Y expresadas en mm. En ello
se entiende por dimensiones exteriores las dimensiones ópticas del componente incluida
la dimensión de las patillas.
En la computadora de la línea están memorizadas las dimensiones geométricas de las patillas
y del componente. Dependiendo de la geometría del componente y la iluminación a través de
la cámara pueden presentarse errores de representación. La representación no corresponde
a las dimensiones geométricas reales - la representación es más pequeña -. Esto se deno-
mina reducción de imagen. Se habla de las dimensiones ópticas de las patillas y del compo-
nente. Ajuste las dimensiones del componente de forma que correspondan al contorno visible
del componente. El factor de reducción está registrado en el fichero "Real-MA". 6
6
Por favor, consulte el aparte 6.3.2
, página 193 para la definición de posición de la cruz de ejes y
la definición de componentes regulares e irregulares. 6
– Parámetros de ilustración de "Bolita" son
– Tipo de radio interior, exterior
– Radio interior, exterior (no utilizar en caso normal)
– Contraste
– Modelo de bolita
