6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
278
Representación gráfica de la tabla 6
En la gráfica representa 6
– la abscisa (eje X) al intervalo de los valores de entrada distribuidos en secciones.
– la ordenada (eje Y) a los valores de salida con la asignación de color.
Botones 6
Å "Aceptar"
Haga clic en el botón "Aceptar" cuando desea memorizar los ajustes. El cuadro de selección
se cierra.
Å "Cancelar"
Con "Cancelar" rechaza los ajustes. El cuadro de selección se cierra.
Å "Ayuda"
Con el botón "Ayuda" llama informaciones de aclaración para representar en la pantalla.
Å Campo de entrada "Número"
Usted puede seleccionar el número de secciones
Å introduciendo el valor numérico directamente en el campo de visualización o
Å moviendo con el ratón el cuadro de desplazamiento rápido, en la barra de desplazamiento,
a la izquierda o a la derecha. Con ello pasa los intervalos de valor de 1 ... 5 y de regreso.
Å haciendo clic en la flecha izquierda o derecha en la barra de desplazamiento. Así usted au-
menta o disminuye el número de secciones.
Programación de la tabla de transformación 6
Å Fije los valores de salida
Posicione el puntero del ratón en los puntos finales de las rectas de transformación en cada
sección. Los puntos finales están marcados con pequeños trazos horizontales. En la pantalla
se visualiza una flecha doble vertical. Pulse la tecla de ratón izquierda y desplace la flecha ha-
cia arriba o hacia abajo. El punto final seleccionado de las rectas de transformación se des-
plaza y el valor numérico se visualiza en OUT-Inic. o OUT-Fin.
Å Selección de los límites de sección
La representación gráfica en la Fig. 6.6 - 30
, página 277 muestra límites de sección con los
intervalos 0 - 128, 129 - 255 etc. Usted tiene la posibilidad de modificar estos límites de sec-
ción. Los límites 0 y 255 son fijos y no se pueden desplazar.
Posicione el puntero del ratón en un límite de sección con excepción de 0 y 255, así en la pan-
talla se visualiza una flecha horizontal doble. Ahora pulse la tecla izquierda del ratón y des-
place el límite de sección con el puntero del ratón en la dirección deseada. El valor numérico
correspondiente se visualiza bajo "IN:".
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
279
Å Si ha programado su tabla de transformación puede abandonar el cuadro de selección con
"Aceptar" o "Cancelar".
Indicaciones para ajustar la sensibilidad de contraste con las tablas de transformación 6
– Elija máximo 3 secciones.
– El intervalo de valores de las secciones individuales debe ser mínimo 75.
– Programe los intervalos de forma que no se presenten saltos en los intervalos.
Ajuste la sensibilidad de contraste de forma que la curva corresponda a uno de los tres ejem-
plos siguientes:
Ajustar la sensibilidad de contraste para suprimir estructuras perturbadoras 6
Å Seleccione los siguientes ajustes para suprimir estructuras perturbadoras que pueden partir
de por ejemplo zócalos, rótulos, cuerpos de componentes o pipetas.
6
Fig. 6.6 - 31 Ajustar la sensibilidad de contraste para la supresión de estructuras perturbadoras
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
280

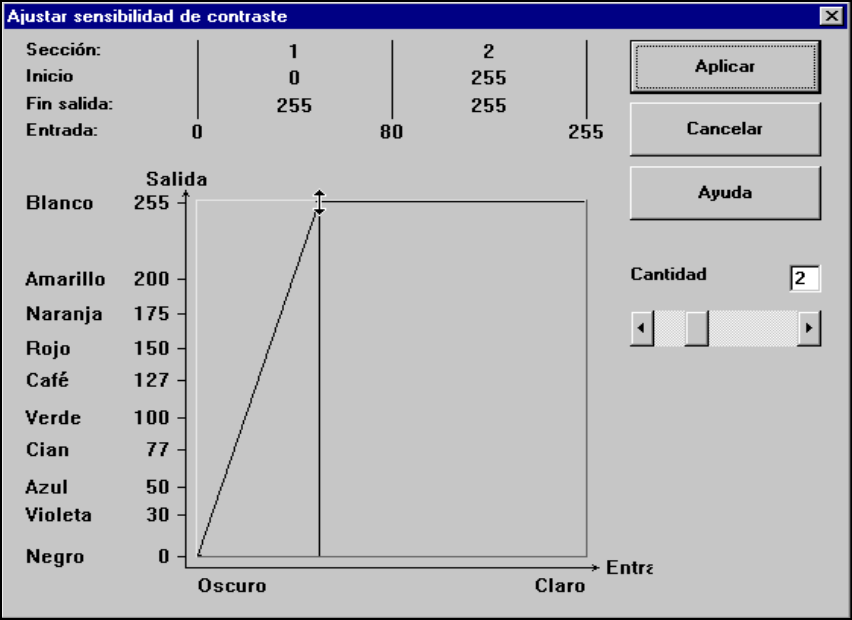

Ajustar la sensibilidad para aumentar el contraste en componentes de bajo contraste 6
Å Seleccione los siguientes ajustes para aumentar el contraste en componentes de bajo
contraste:
6
Fig. 6.6 - 32 Ajustar la sensibilidad para aumentar el contraste en componentes de bajo contraste
