Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente 283 Menú "Modo de medición" 6 Después de hac er clic en el bo tón "M od…
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
282
6.6.4.13 Opción "Modo de medición"
INDICACION 6
La opción se puede solamente activar cuando anteriormente se ha cargado un número - GF.
En este menú puede manipular las condiciones de medición. Las opciones de menú han sido ante
todo concebidas para describir componentes que no pertenecen a la gama estándar. 6
La opción le ofrece la posibilidad de 6
Å seleccionar y activar un método de medición o una combinación de métodos determinados.
Å desactivar métodos individuales de medición y
Å modificar los parámetros correspondientes a cada método de medición.
6
Los parámetros hexadecimales de los métodos individuales de medición pueden modificarse de
dos formas: 6
Å una indirecta, es decir guiada por menú
Con la ayuda de menús de ajuste y textos explicativos usted es guiado a través del manipu-
lador - GF para obtener de forma rápida y exacta los resultados de medición deseados.
Å otra directa, es decir usted registra los parámetros hexadecimales necesarios directamente en
el cuadro de entrada "Modo de medición 2"
INDICACION 6
Observe sin embargo que la entrada directa de los valores hexadecimales supone amplios
conocimientos sobre el ciclo del método de medición.
Si intenta introducir o modificar directamente valores hexadecimales, consulte anteriormente
a "Siemens Service" y después introduzca los valores hexadecimales codificados en bits.
Nosotros por lo general aconsejamos utilizar el manipulador - GF guiado por menú. 6
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
283
Menú "Modo de medición" 6
Después de hacer clic en el botón "Modo de medición" se abre el menú "Modo de medición". 6
6

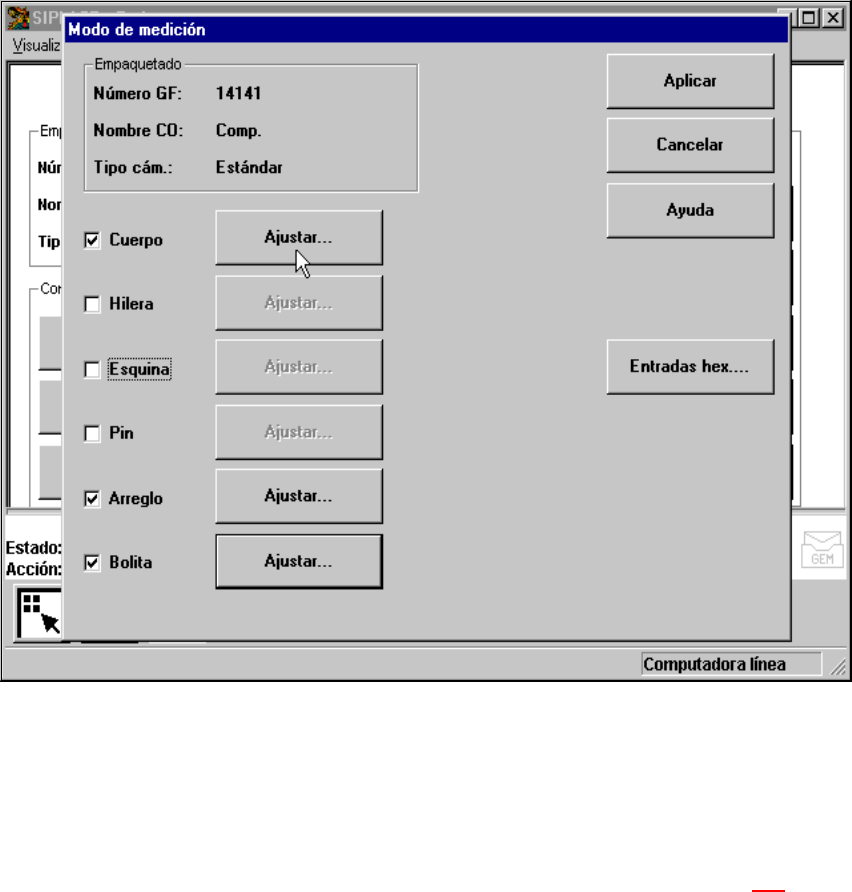

Fig. 6.6 - 34 Menú "Probar el componente", opción "Modo de medición"
– En la columna izquierda de casillas se puede activar o desactivar con el ratón el método de
medición deseado. Una cruz indica que ha activado el método de medición. El botón "Ajustar",
para llamar el submenú, cambia de color gris a negro.
Å Con el botón "Entradas hex." llama el menú de entrada "Modo de medición 2" para una
entrada directa de valores hexadecimales. Observe las indicaciones de la página 282
.
Å Con "Aceptar" cierra el menú "Modo de medición". Las condiciones de medición modificadas
se registran en el fichero de empaquetado en la computadora de la estación.
Å Con "Cancelar" interrumpe el proceso sin aceptar los datos y regresa al menú "Probar el com-
ponente".
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
284
6.6.4.14 Aclaraciones referentes a la metodología de medición
El centrado de componentes para componentes convencionales con conexiones de patillas se
basa esencialmente en cuatro métodos de medición para determinar la posición (coordenadas X,
Y, Φ = ángulo de giro) del componente y los parámetros de patillas: 6
– Size Mode (Cuerpo)
– Row Mode (Hilera)
– Corner Mode (Esquina)
– Lead Mode (Pin)
Para BGAs (B
all Grid Arrays) y Flip-Chips se implementaron nuevos algoritmos para determinar
la posición (coordenada-X-, -Y, Φ = ángulo de giro) del componente y los parámetros - "Bolita"
(ver aparte 6.6.4.4
, página 258): 6
– Grid Mode (Arreglo)
– Ball Mode (Bolita)
Conforme a sus especificaciones puede omitirse cualquier método de medición en esta secuen-
cia. Una modificación durante el ciclo de esta secuencia no es posible. 6
Definición de los métodos de medición 6
– Cuerpo (Size)
Este método de medición se desarrolló especialmente para componentes pequeños. En base
a la información sobre parámetros dimensionales se determina de forma rápida y segura la
posición y rotación de componentes pequeños.
El proceso es bastante estable a perturbaciones como son las marcas de color.
Size utiliza la formación de perfil. Usted puede ejecutar la formación de perfil a lo largo de la
longitud o el ancho de los componentes. La respectiva selección la puede marcar en el campo
de opción. La formación de perfil se forma como estándar del lado de mayor longitud.
– Hilera (Row)
Este método de medición se basa en la información de una fila de patillas.
Este es bastante rápido y proporciona valores aproximados de las coordenadas y el ángulo
de giro del componente.
– Esquina (Corner) (control del componente)
Los resultados de medición ofrecen una información exacta de las coordenadas y rotación del
componente, el número de patillas, la distribución y el desplazamiento de las filas.
Este método no es sensible a las variaciones de dimensiones de patillas.
– Pin (Lead) (control de patillas)
Con este método la información se obtiene del control de cada una de las patillas.
Se utilizan las siguientes combinaciones de métodos de medición:
