Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
285
– Size — Corner — Lead (ver tabla en el aparte 6.6.4.15) o
– Row — Corner — Lead (ver tabla en el aparte 6.6.4.15)
– Arreglo (Grid) (control de componentes en máquinas automáticas F)
Los resultados de medición suministran informaciones sobre las coordenadas y giro aproxi-
mados del componente. Además obtiene una información sobre la calidad de la medición.
– Bolita (Ball) (determinación de la posición de la "bolita" en máquinas automáticas F)
Los resultados de medición ofrecen datos exactos sobre la posición y el ángulo de giro del
componente. Además obtiene una información sobre el desplazamiento máximo de la "bolita"
y la calidad de la medición.
6.6.4.15 Recomendaciones para una secuencia óptima de métodos de medición
En las siguientes tablas le ofrecemos recomendaciones de la secuencia óptima de métodos de
medición para componentes: En ello son válidas las siguientes abreviaturas: 6
B = Ball (Bolita) C = Corner (Esquina) G = Grid (Arreglo)
L = Lead (Pin) R = Row (Hilera) S = Size (Cuerpo) 6
*) L para componentes irregulares con ventanas independientes 6
Componente
Secuencia de medición
SRGC L B
MELF S L
CHIP S L
SOT S C L
SL
SOJC6 S C
SOJC14 R C
LCC R C L
PLCC R C L
QFP R C L
TAB R C L
*)
BGA, Flip-Chip S G B
Bare dies S
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.6 Probar el componente Versión de software SR.406.xx Edición 02/00 ES
286
6.6.4.16 Modo de medición "Cuerpo" (Size)
Después de hacer clic en el botón "Ajustar" del modo de medición "Cuerpo" se visualiza el menú
"Modo de medición por cuerpo" en la pantalla. 6
6

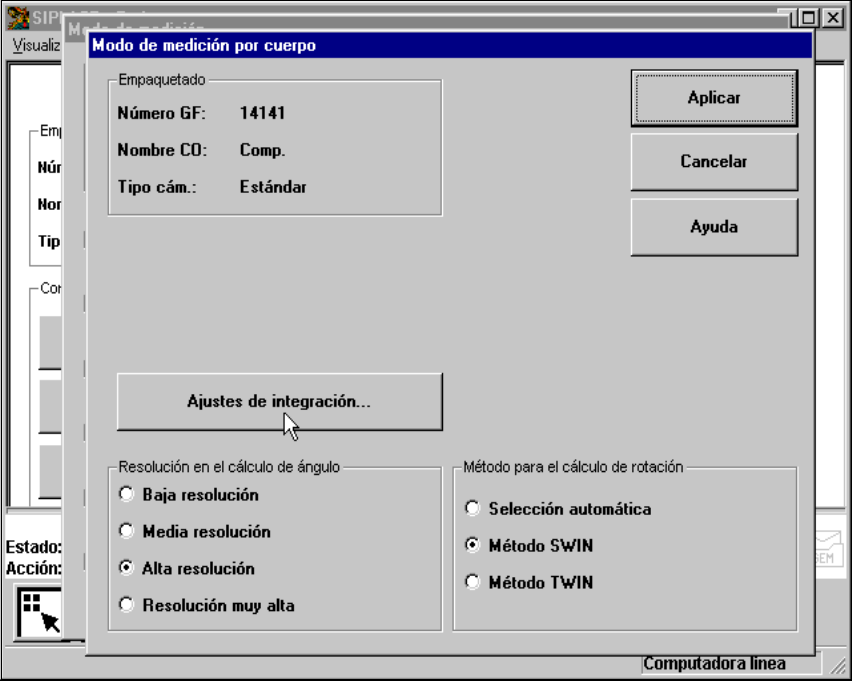

Fig. 6.6 - 35 Opción "Modo de medición", menú "Modo de medición por cuerpo"
En este menú tiene la posibilidad de 6
– variar la resolución del cálculo angular.
– fijar el método para el cálculo de rotación y
– variar los ajustes de integración.
Resolución del cálculo angular 6
Si en este modo de medición se determina de forma incorrecta el giro del componente debido a
ambigüedad, usted puede aumentar la resolución angular para determinar el ángulo de giro. En
dependencia de la resolución se utilizan para la determinación angular del componente los
siguientes pasos: 6
– Componente sencillo: baja resolución
– Componente complejo alta resolución
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.6 Probar el componente
287
Método para el cálculo de rotación 6
Aquí fija el número de ventanas de rotación para la determinación de ángulo: 6
– Selección automática
El sistema selecciona el número de ventanas.
– Método - SWIN (S
ingle Window)
Se selecciona una ventana. El método es apropiado para componentes pequeños, compo-
nentes complejos y componentes con dimensiones variables.
– Método - TWIN (T
wo Windows)
Se seleccionan dos ventanas. El método es apropiado especialmente para una evaluación rá-
pida, por ejemplo para PLCCs. Una condición para este método es que las estructuras a con-
trolar se encuentren en el centro de las ventanas. Si este no es el caso, seleccione solamente
una ventana (método-SWIN).
Ajustes de integración 6
Si ha hecho clic en el botón "Ajustes de integración" se visualiza el menú "Modo de medición por
cuerpo - ajustes de integración". 6
6
Fig. 6.6 - 36 Opción "Modo de medición", menú "Modo de medición por cuerpo
- ajustes de integración"
