El sistema de iluminación consta de tres planos de iluminación cuya intensidad se puede progra-
mar de forma individual. Con la selección o combinación de los planos individuales de iluminación
puede adaptarse óptimamente la iluminación para una amplia gama de componentes. 6
Nivel de iluminación llano 6
El plano de iluminación llano sirve para la iluminación de BGAs, µBGAs, Flip-Chips, J-Lead
(PLCC), Melfs y componentes con conexiones convexas. Este resalta las aristas de cuerpo y de
las patillas. No es apropiado para la representación de cuerpos de componente claros y compo-
nentes de cerámica . 6
Nivel de iluminación medio 6
El plano de iluminación medio puede utilizarse de forma universal para una amplia gama de com-
ponentes. Para cuerpos de componentes claros, componentes de cerámica, µBGAs y Flip-Chips
solamente lo debe ajustar con baja intensidad. 6
Nivel de iluminación empinado 6
La aplicación principal del plano de iluminación empinado son las patillas reflejantes, piezas de
cerámica y cuerpos claros de componentes. Este es menos apropiado para cuerpos reflejantes
de componentes, Flip-Chips y µBGAs. 6
INDICACION 6
La mayoría de componentes pueden iluminarse de forma óptima solamente con una combina-
ción de estos planos de iluminación. En excepciones es posible iluminar un componente de
forma óptima con solo un plano.
6 Funciones ópticas Instrucciones de servicio SIPLACE S-23 HM
6.7 Guía para la descripción de empaquetados Versión de software SR.406.xx Edición 02/00 ES
308
6.7.6.2 Representación de pseudo-colores
La representación de pseudo-colores sirve para una evaluación de gran valor informativo de la
iluminación. En ello se representan un valor de luminosidad en un color. 6
6
Para una medición se necesita un contraste de mínimo 4 niveles de color entre las patillas y el
cuerpo. En el menú "Iluminación" del manipulador - GF se visualizan en el monitor de la compu-
tadora de la estación componentes en la representación de pseudo-color. 6
6.7.6.3 Valores de ajuste para la iluminación de componentes estándar
A la gama de componentes estándar pertenecen Chips (0402 hasta 2220), condensadores de
tantalio, componentes-Melf, PLCCs, QFPs, SOs, SOJs, TSOPs, ICs, componentes de potencia,
Flip-Chips, µBGAs y BGAs. 6
Para los componentes mencionados a continuación el interpretador - GF en la computadora de
la estación utiliza los parámetros de iluminación predefinidos, listados en la Fig. 6.7 - 7
: 6
Chips (0402 bis 2220)
Condensadores de tantalio (cuerpos de componente, no reflejantes)
Melf
PLCC, QFP, SO, SOJ, TSOP, ICs, ICs de potencia
Flip-Chips, µBGAs, BGAs (excepto para BGAs de cerámica)
Nivel de color Luminosidad
blanco claro
amarillo
naranja
rojo
marrón
verde
azul claro
azul
violeta
negro oscuro
Instrucciones de servicio SIPLACE S-23 HM 6 Funciones ópticas
Versión de software SR.406.xx Edición 02/00 ES 6.7 Guía para la descripción de empaquetados
309
Por regla general no necesita modificar los parámetros de iluminación para los componentes es-
tándar. Para otros componentes debe determinar los valores de iluminación y probarlos (ver
aparte 6.7.6.4
, página 309). 6
6

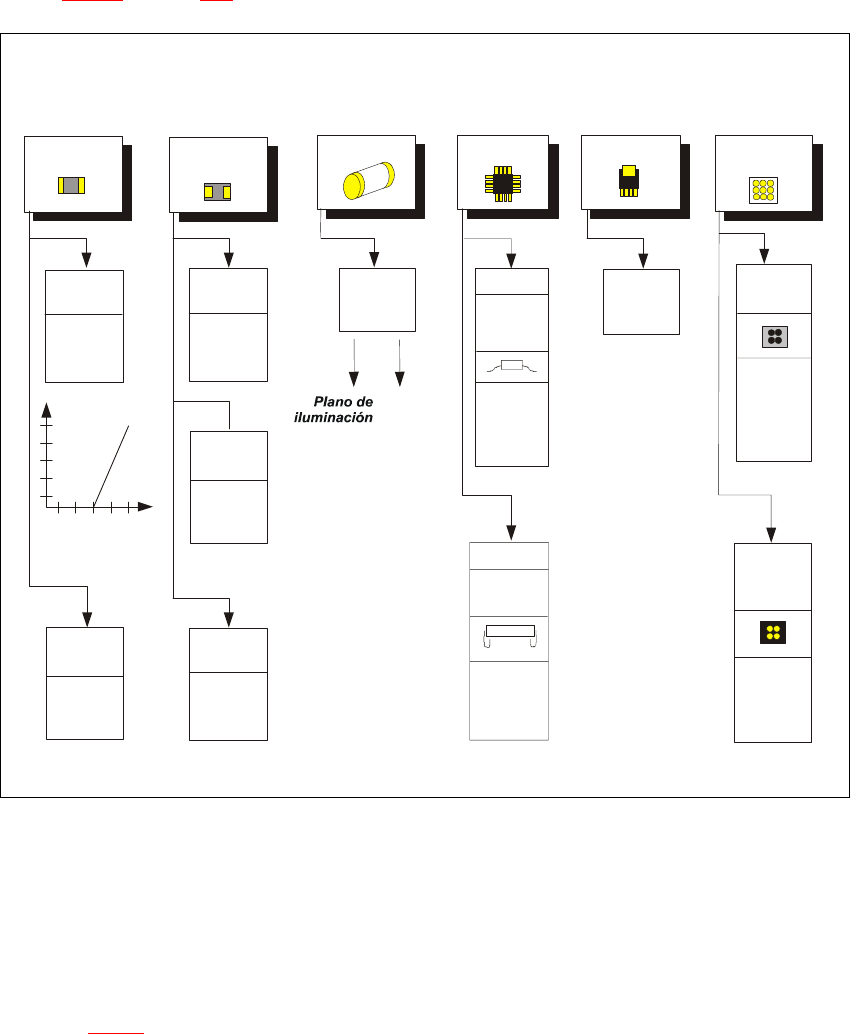

Fig. 6.7 - 7 Parámetros de iluminación para componentes estándar
en la cámara del cabezal revolver 12x
6
6
6.7.6.4 Valores de ajuste para la iluminación de componentes especiales
En la Fig. 6.7 - 8 se presenta una relación de valores de ajuste para la iluminación de componen-
tes especiales. 6
0805
y mayor
BGA, µBGA
Flip Chip
BGA de
cerámica
BGA,
µBGA,
Flip Chip
IC de potencia
IC
Gullwing
SO, SOT,
TSOP
QFP,
J-Lead
PLCC
Melf
Lumi-
nosidad
Condensador
de tantalio
Claro
General
Reflejante
Sensibilidad
de contraste
Chip
Ajustar la iluminación de componentes estándar
150
255
0402,
0603
llano:
medio:
empin.:
120
100
120
llano:
medio:
empin.:
120
40
170
llano:
medio:
empin.:
70
60
150
llano:
medio:
empin.:
0
10
170
llano:
medio:
empin.:
255
90
60
llano:
medio:
empin.:
170
50
120
llano:
medio:
empin.:
255
120
10
llano:
medio:
empin.:
80
40
120
llano:
medio:
empin.:
170
60
120
llano:
medio:
empin.:
0
50
255
llano:
medio:
empin.:
255
20
0
