7 ¿Qué hacer ... Instrucciones de serv icio SIPLACE S -23 HM 7.1 Conectar la línea SIPLACE Versión de software SR.406.xx Edición 02/ 0 0 ES 316 7.1 Conect ar la línea SIPLACE 7.1.1 Conect ar la comput adora de la línea /…
Instrucciones de servicio SIPLACE S-23 HM 7 ¿Qué hacer ...
Versión de software SR.406.xx Edición 02/00 ES
315
7 ¿Qué hacer ...
Este capítulo contiene varios temas los cuales le ayudarán en el trabajo diario con una
línea SIPLACE.
Así por ejemplo, se le ofrece ayuda para que previamente tome las medidas necesarias para mi-
nimizar los tiempos de parada de la máquina y así alcanzar la máxima eficiencia de la línea
SIPLACE durante la producción. 7
Además se describen en este capítulo las tareas del operador y del ajustador en el llamado perfil
del operador ó perfil del ajustador. 7
7
7 ¿Qué hacer ... Instrucciones de servicio SIPLACE S-23 HM
7.1 Conectar la línea SIPLACE Versión de software SR.406.xx Edición 02/00 ES
316
7.1 Conectar la línea SIPLACE
7.1.1 Conectar la computadora de la línea / Iniciar la interfaz del usuario del
programa-OL
Å Conecte la unidad de alimentación continua (UPS).
Se carga el software de la computadora de la línea.
Después de aprox. 2 minutos se visualiza en la pantalla una ventana de diálogo - Login
Å Introduzca en el campo de edición "login"
plr
y confirme con la tecla RETURN.
Å Introduzca en el campo de edición "Palabra clave" la clave y confirme con la tecla RETURN.
Si no es necesaria la entrada de palabra clave, pulse solamente la tecla RETURN.
Después de aprox. 3 minutos se visualiza en la pantalla el "Desktop" (ventana principal) y
arriba el cuadro de diálogo - Login.
Å Introduzca en el campo de edición "Usuario" el nombre de usuario determinado en su cuenta
de usuario y en el campo de edición "palabra clave" la clave correspondiente.
Å Para confirmar haga clic en Ok. Ahora se pueden ejecutar las funciones del programa-OL de
acuerdo a sus derechos de acceso.
7.1.2 Lo que se debe tener en cuenta antes de conectar las estaciones
ATENCION
Antes de conectar las estaciones, realice los pasos de trabajo descritos a continuación. 7
Å Controle si las estaciones están conectadas a la alimentación de corriente y de aire compri-
mido.
Å Realice un control visual de las estaciones. Tenga especial cuidado de que no se encuentren
obstáculos en el área de desplazamiento de los pórticos.
Å Asegúrese de que los eje-z de todos los cabezales se encuentren en la posición final superior.
Å Cierre las tapas del transportador y las cubiertas de protección.
Å Asegúrese de que en la unidad de disquetes de la computadora de la estación no se encuentre
un disquete.
Instrucciones de servicio SIPLACE S-23 HM 7 ¿Qué hacer ...
Versión de software SR.406.xx Edición 02/00 ES 7.1 Conectar la línea SIPLACE
317
7.1.3 Conectar la estación / Iniciar la interfaz del usuario del programa-OE
ATENCION
Conecte la estación cuando en el monitor de la computadora de la línea se visualice el "Desktop".
De lo contrario pueden presentarse problemas de comunicación. 7
Å Conecte la estación a través del interruptor principal y controle después de conectar si el ma-
nómetro indica la presión de servicio necesaria.
El software de la computadora de la estación se carga. Con la computadora de la línea conec-
tado y una comunicación correcta aparece después de aproximadamente 2 minutos la visua-
lización básica de la interfaz del usuario - OE para la clase de usuario "Operador"
(ver Fig. 7.1 - 1
).
7

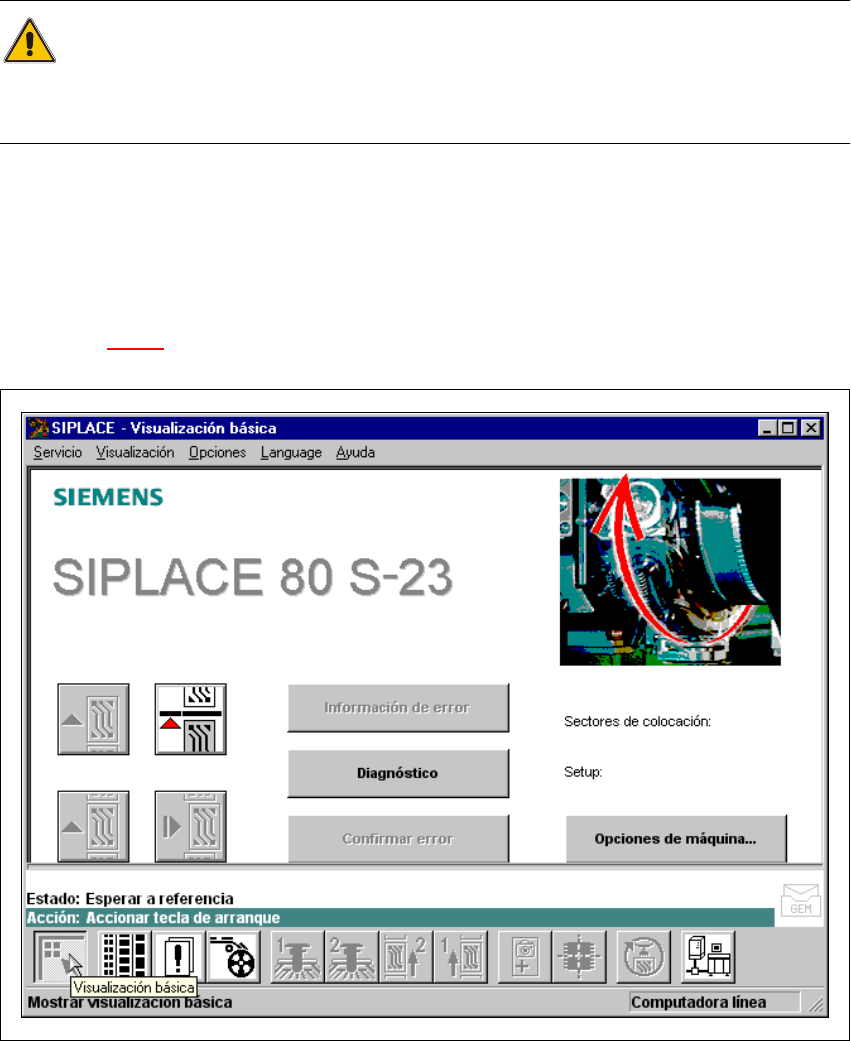

Fig. 7.1 - 1 Visualización básica después de cargar el software-OE
