Instrucciones de servicio SIPLACE S-23 HM 7 ¿Qué h acer .. . Versión de software SR.406.xx Edición 02/00 ES 7.6 Preparación de la estación de dotar 329 7.6 Prep aración de la est ación de d ot ar Ejecute los paso s de tr…
7 ¿Qué hacer ... Instrucciones de servicio SIPLACE S-23 HM
7.5 Cuando como operador ejecuta un ciclo de control Versión de software SR.406.xx Edición 02/00 ES
328
7

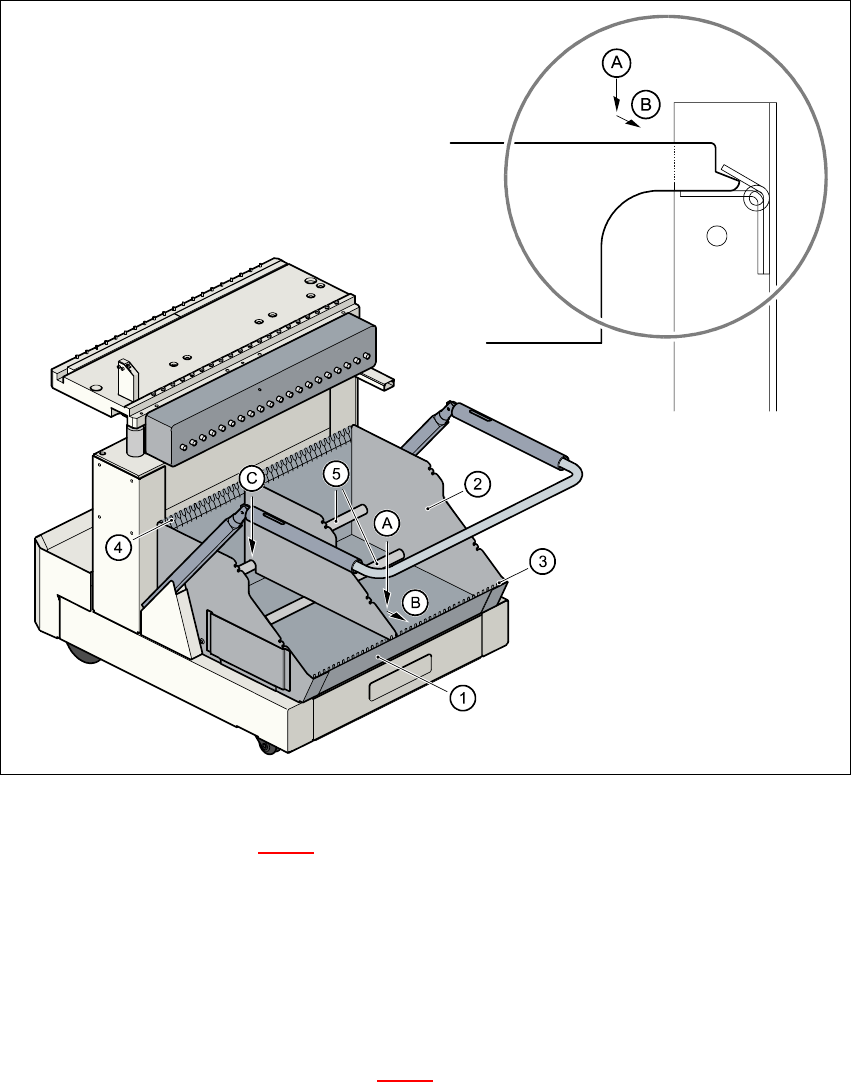

Fig. 7.5 - 2 Chapas divisoras en el contenedor de cinta
Leyenda referente a la Fig. 7.5 - 2
(1) Contenedor de cinta
(2) Chapa divisora
(3) Regleta guía para las chapas divisoras en el lado anterior del contenedor
(4) Regleta guía para las chapas divisoras en el lado posterior del contenedor
(5) Barra de soporte para las chapas divisoras
Secuencia de trabajo referente a la Fig. 7.5 - 2
A Colocar la chapa divisora con el talón debajo de la regleta guía en el lado anterior del conte-
nedor.
B Empujar la chapa divisora en dirección (B).
C Enclavar la chapa divisora en la barra de soporte (5)
Instrucciones de servicio SIPLACE S-23 HM 7 ¿Qué hacer ...
Versión de software SR.406.xx Edición 02/00 ES 7.6 Preparación de la estación de dotar
329
7.6 Preparación de la estación de dotar
Ejecute los pasos de trabajo descritos a continuación para preparar la estación de dotar.
Å Retire la cinta de los módulos de alimentación y aspire a fondo las superficies de los módulos
y el área de guía de cinta.
Å Vacié la película de cubierta de los recipientes de desechos de cinta (pos. 2).
7
Fig. 7.6 - 1 Recipiente de desechos de cinta
(1) Mesa intercambiable de componentes, móvil
(2) Recipiente de desechos de cinta, extraible
Å Limpie la superficie de apoyo de los módulos de alimentación con un paño impregnado de
alcohol.
Å Finalmente aplique con un paño exento de pelusas una pequeña cantidad de anticorrosivo
WD40.
Å Aspire la mesa de componentes o utilice un pincel de cerdas cortas para retirar componentes
sueltos.
7 ¿Qué hacer ... Instrucciones de servicio SIPLACE S-23 HM
7.6 Preparación de la estación de dotar Versión de software SR.406.xx Edición 02/00 ES
330
CUIDADO
Evite retirar con los dedos componentes del carril magnético de la mesa de dotar. Se puede
lesionar con fragmentos metálicos pequeños. 7
INDICACION
La regleta de distribución de aire comprimido en las mesas de componentes sirve para la
conexión de los módulos de alimentación Bulk-Case. Esta regleta corre paralela al transporte
de tarjetas de circuitos y posee toberas abiertas hacia arriba. Cuide de que las toberas no
se ensucien o entren en contacto con grasa o aceite. ¡Grasa, aceite o suciedad causan fallos
en el módulo de alimentación o los componentes en el módulo de alimentación se des-
truyen! 7
Å Cubra las toberas de la regleta de distribución por ejemplo con cinta aislante.
Å Controle la superficie de las regletas magnéticas en cuanto a irregularidades o deterioros, y
dado caso repase la superficie con una piedra al aceite.
Å Finalmente limpie las regletas magnética con un paño impregnado de alcohol.
Å Aplique con un paño exento de pelusas una pequeña cantidad de anticorrosivo WD40 sobre
las regletas magnéticas.
Å Limpie las superficies de apoyo de la mesa de componentes con un paño impregnado de
alcohol y aplique después una pequeña cantidad de anticorrosivo WD40 con un paño exento
de pelusas.
Å Aspire el contenedor de cinta.
Å Controle las posiciones para los módulos de alimentación.
Å ¿Están conectados en el lugar correcto todos los enchufes de los módulos de alimentación?
Å Observe una división correcta en el transporte de cinta del transportador.
Å Recorte la cinta vacía en la cara frontal del módulo de alimentación a aprox. 3 cm.
Å Controle si las chapas divisoras en el contenedor de cinta están colocadas en forma correcta
(ver Fig. 7.5 - 2
).
Å Observe el tamaño del rollo de cinta de componentes. Los rollos grandes deben equiparse con
semiejes.
Å Empalme restos de cinta uno a otro.
El personal en el área de preparación debe disponer de las mismas herramientas que el opera-
dor de la máquina. Una relación la encuentra en el aparte 7.11
.
INDICACION
Si el equipamiento está defectuoso los operadores deben informar oralmente o por escrito al
personal en el área de preparación.
