Instrucciones de servicio SIPLACE S-23 HM 1 Introducción, Datos Técnicos Versión de software SR.406.xx Edición 02/00 ES 1.10 Instalación de la estación de colocación 33 1.10 I n st alación de la est ación de colocación 1…
1 Introducción, Datos Técnicos Instrucciones de servicio SIPLACE S-23 HM
1.9 Dimensiones y peso de la estación de colocación Versión de software SR.406.xx Edición 02/00 ES
32
1.9.3 Centro de gravedad de la estación de colocación
1

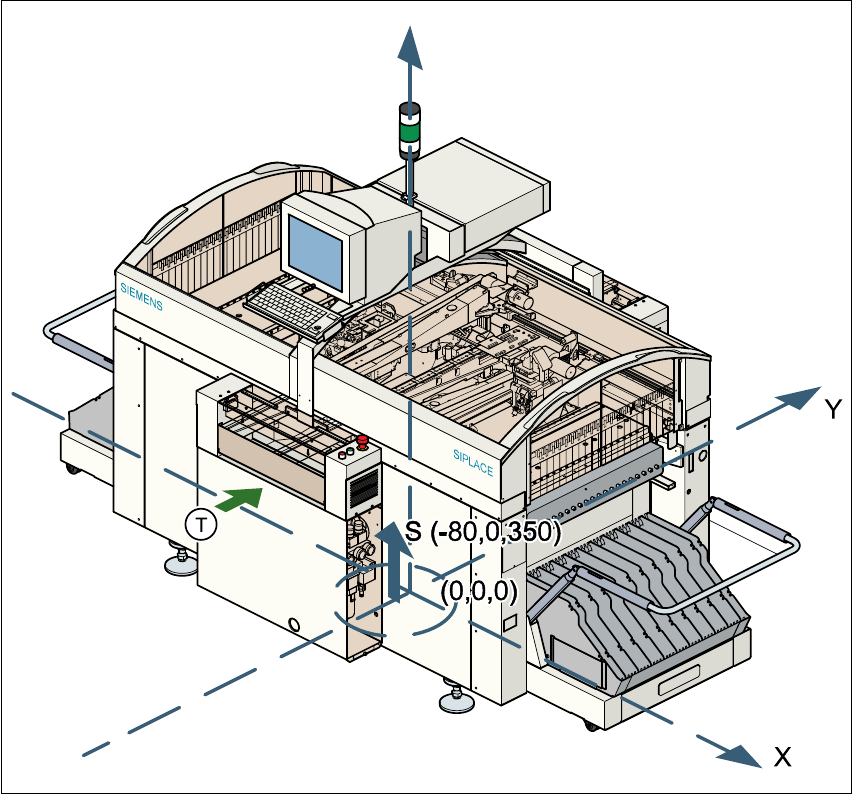

Fig. 1.9 - 2 Centro de gravedad de la estación de colocación
Coordenada-X - 80 mm
Coordenada-Y 0 mm
Coordenada-Z 350 mm altura
T Dirección de transporte de las tarjetas de circuitos impresos 1
1
Estas coordenadas del centro de gravedad son válidas para la estación de colocación para una
altura de transporte de tarjetas de circuitos de 830 mm. 1
Instrucciones de servicio SIPLACE S-23 HM 1 Introducción, Datos Técnicos
Versión de software SR.406.xx Edición 02/00 ES 1.10 Instalación de la estación de colocación
33
1.10 Instalación de la estación de colocación
1.10.1 Dimensiones de transporte
1

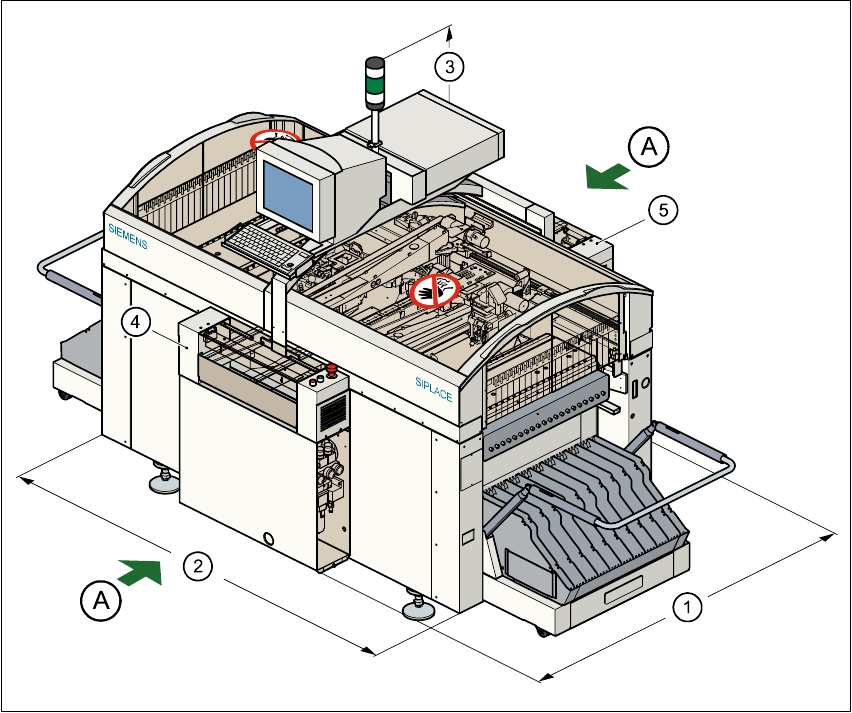

Fig. 1.10 - 1 Dimensiones de instalación y transporte de la estación de colocación
A Puntos para colocar el carro elevador (longitud de horquilla 1.600 mm) 1
(1) Longitud 1.587 mm
(2) Ancho 1.921 mm
(3) Altura 1.836 mm
(4) Transporte de entrada
(5) Transporte de salida
1
La altura de transporte de las tarjetas de circuitos tiene un valor de 830 mm ± 15 mm. 1
1 Introducción, Datos Técnicos Instrucciones de servicio SIPLACE S-23 HM
1.10 Instalación de la estación de colocación Versión de software SR.406.xx Edición 02/00 ES
34
1.10.2 Configuración de transporte y transporte
Los siguientes componentes no están instalados cuando se suministra de fábrica la estación de
colocación: 1
– Teclados
– Monitores
– Lámpara indicadora de fallos y
– Mesa intercambiable de componentes
Å Para la puesta en servicio instale los componentes desmontados.
Å Para el transporte de la estación de colocación utilice un carro elevador con horquilla de lon-
gitud mínima 1.600 mm.
Å Coloque el carro elevador solamente en los puntos indicados.
1.10.3 Estructura del suelo
Å Observe
– Instalar la estación de colocación sobre suelo firme exento de vibraciones.
– La capacidad de carga superficial del suelo debe ser mayor que 1.000 kg/m².
1.10.4 Alimentación de aire comprimido
– La presión de alimentación de aire comprimido debe tener un valor de mín. 5,5 bares. El valor
máximo admisible es de 8 bares.
– El aire comprimido debe cumplir la especificación arriba exigida.
Esto lo obtiene con 1
– compresores exentos de aceite, por ejemplo Atlas, Copco Tipo ZR4
– secador de aire comprimido
– filtro fino, serie X, por ejemplo marca Zander
1.10.5 Alimentación de la red
– La conexión de la red debe estar protegida. Los fusibles deben tener un valor de
3 x 16A para 3x400V~ / 3x208V~ 1
