7.8 Mesa intercambiable de componentes - móvil
7.8.1 Indicaciones de seguridad para el acople y desacople de la mesa
intercambiable de componentes móvil
ADVERTENCIA 7
Å Estando la máquina en funcionamiento nunca entre las manos en la ranura entre las mesas
intercambiables de componentes y el montante de la máquina automática (pos. 1).
Å El cable de alimentación para las mesas intercambiables de componentes solamente se pue-
den conectar o desconectar a los enchufes de la máquina automática (pos. 2), cuando la me-
sas intercambiable está acoplada a la máquina automática.
Å Está básicamente prohibido conectar el cable de la mesa intercambiable de componentes a
las cajas de enchufe de la máquina automática y manipular la mesa intercambiable de com-
ponentes a través del control de aire comprimido externo a la máquina automática (pos. 3).

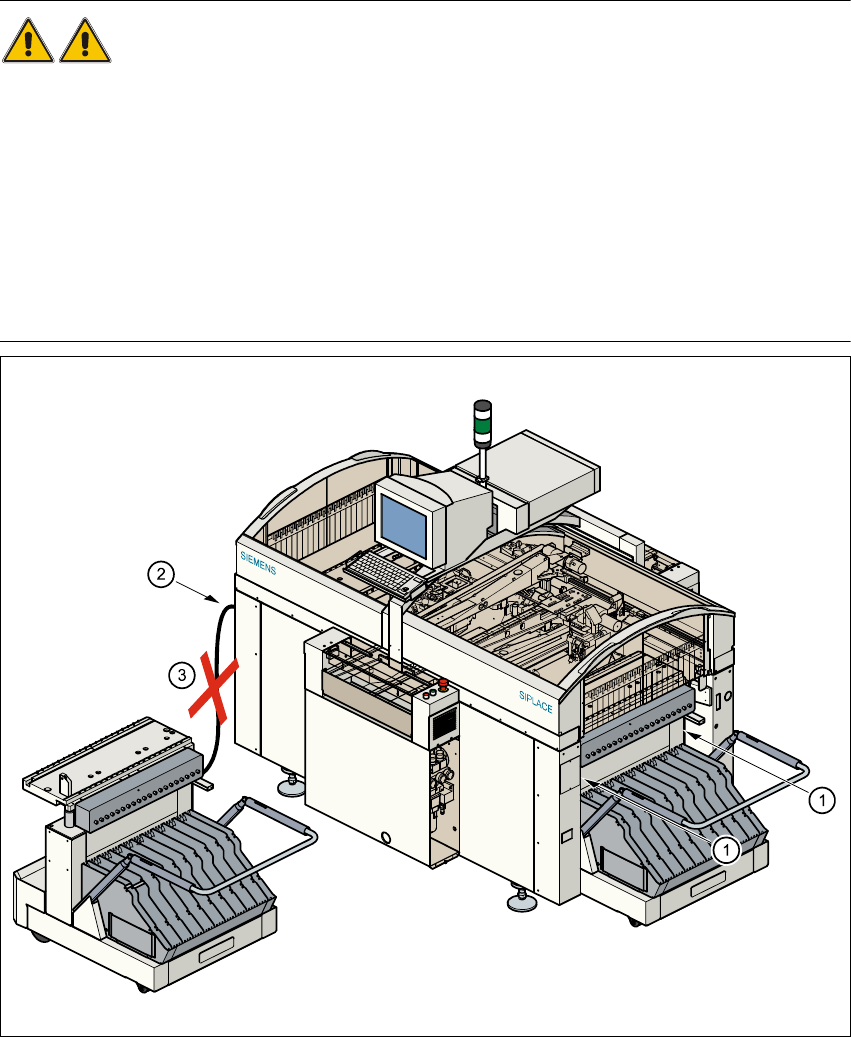

Fig. 7.8 - 1 Indicaciones de seguridad referentes a la mesa intercambiable de componentes móvil
Instrucciones de servicio SIPLACE S-23 HM 7 ¿Qué hacer ...
Versión de software SR.406.xx Edición 02/00 ES 7.8 Mesa intercambiable de componentes - móvil
333
7.8.2 Desacoplar la mesa intercambiable de componentes
7

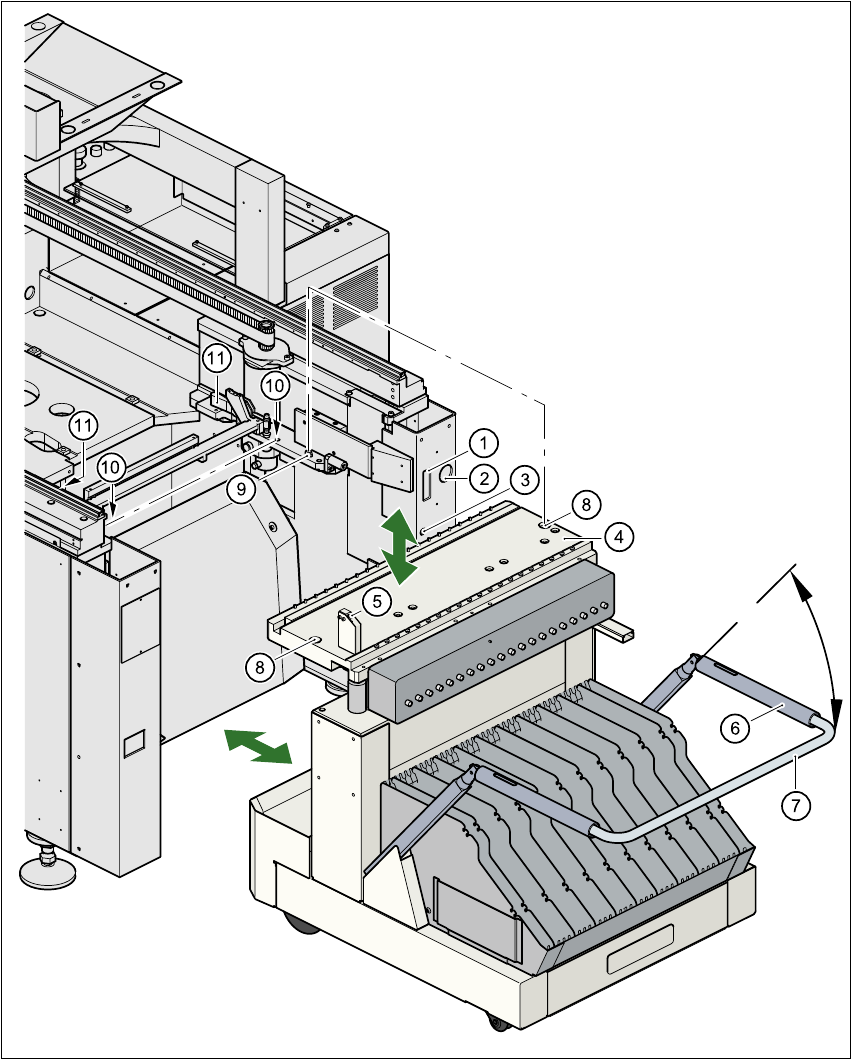

Fig. 7.8 - 2 Desacoplar la mesa intercambiable de componentes móvil
7 ¿Qué hacer ... Instrucciones de servicio SIPLACE S-23 HM
7.8 Mesa intercambiable de componentes - móvil Versión de software SR.406.xx Edición 02/00 ES
334
Leyenda referente a la Fig. 7.8 - 2
(1) Conexión para la interfaz de comunicación
(2) Conexión para el abastecimiento de corriente de la mesa intercambiable de componentes
(3) Conexión para el aire comprimido
(4) Placa de la mesa de componentes
(5) Pulsador para elevar y baja la placa de la mesa de componentes
(6) Tubo de mando
(7) Estribo rebatible
(8) Agujeros para los bulones de centrado
(9) Bulones de centrado
(10) Superficies de apoyo para los carriles de deslizamiento de la mesa intercambiable de
componentes
(11) Tensor horizontal
Å Haga clic en el menú VISUALIZACION BASICA
en el icono PARA EL PROCESO .
Å La tarjeta de circuitos actual se dota hasta el final. Luego se activan los iconos del menú de
funciones individuales.
Å Haga clic sobre el icono deseado FUNCIONES INDIVIDUALES - PORTICO X (pórtico 1 o 2).
Å Haga clic sobre el icono FUNCIONES DE PORTICO.
Å En este menú haga clic en el botón POSICION DE SETUP.
Å El cabezal de dotar seleccionado se desplaza sobre el transporte de tarjetas de circuitos, de
forma que en el cambio de mesa de componentes no puede ser deteriorado.
Å Abra la cubierta de protección del pórtico seleccionado.
Å Abra las protecciones laterales.
Å Abra los tensores horizontales (pos. 11)
Å Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y rebata el estribo
(pos. 7). De esta forma bloquea la mesa de componentes en su posición final superior.
Å Accione el pulsador (pos. 5) para elevar la tarjeta de la mesa de componentes (pos. 4) hasta
que alcance su posición final superior.
Å Desconecte el enchufe para el abastecimiento de corriente (pos. 2) de la mesa intercambiable
de componentes.
Å Desconecte el enchufe del cable de control (pos. 1).
Å Desconecte el enchufe de la alimentación de aire comprimido (pos. 3).
Å Extraiga la mesa de componentes.
