8 Información sobre e rrores Instrucciones de serv icio SIPLACE S-23 HM 8.2 Demandar información de error Versión de software SR.406.xx Edición 02/00 ES 344 8.2 Demandar información de error Si se pr esenta un error mi e…
Instrucciones de servicio SIPLACE S-23 HM 8 Información sobre errores
Versión de software SR.406.xx Edición 02/00 ES 8.1 Generalidades
343
8 Información sobre errores
8.1 Generalidades
Si se presentan errores mientras se trabaja en la estación de colocación, puede demandarse
información sobre los errores en cuestión para encontrar la posible causa del error y tomar medi-
das para eliminarlo. Para ello se arranca el sistema de ayuda de la computadora de la estación
(véase el cap. 9
).
– La información sobre el error mostrado actualmente se demanda desde la visualización básica
con ayuda del botón "Información de error" (véase el apartado 8.2.1
).
– La información sobre un tipo determinado de error que se presente puede demandarse desde
la indicación del error en cuestión con ayuda del botón "Información de error" (véase el
apartado 8.2.2
).
8
8 Información sobre errores Instrucciones de servicio SIPLACE S-23 HM
8.2 Demandar información de error Versión de software SR.406.xx Edición 02/00 ES
344
8.2 Demandar información de error
Si se presenta un error mientras se trabaja, el correspondiente mensaje de error se muestra en
rojo en el campo de estado del interfaz de usuario. En la visualización básica están activos los
botones Información de error y Confirmar error (véase la fig. 8.2 - 1
).
8
Fig. 8.2 - 1 Visualización básica con mensaje de error
Leyenda de la fig. 8.2 - 1
(1) Tipo de error (error de pista, de máquina, de transporte o error general)
(2) Número de error (número de error asignado al error)
(3) Mensaje de error (breve información sobre el error)
(4) Botón "Confirmar error" (para confirmar el error una vez eliminado)
(5) Botón "Información de error" (para demandar la ayuda sobre el error actual)
12 3 4 5
Instrucciones de servicio SIPLACE S-23 HM 8 Información sobre errores
Versión de software SR.406.xx Edición 02/00 ES 8.2 Demandar información de error
345
8.2.1 Mostrar información sobre el error actual
Å Haga clic en el botón Información de error de la visualización básica.
Se abre la ventana principal del sistema de ayuda que contiene la información sobre el error
actual (véase el ejemplo en la fig. 8.2 - 3
).
8.2.2 Mostrar información sobre un error seleccionado
8
Å Haga clic en el símbolo de la barra de herramientas de la visualización básica.
El interfaz de usuario cambia a la visualización del último tipo de error ajustado. En la zona de
visualización se ofrece una lista con todos los errores del tipo de error actual que se han pre-
sentado.
Å Cambie en su caso con ayuda del correspondiente símbolo de la barra de herramientas la
visualización al tipo de error deseado (véase cap. 4
, apartado 4.2).
La zona de visualización cambia al tipo de error seleccionado (véase el ejemplo en la fig. 8.2 - 2
).
8

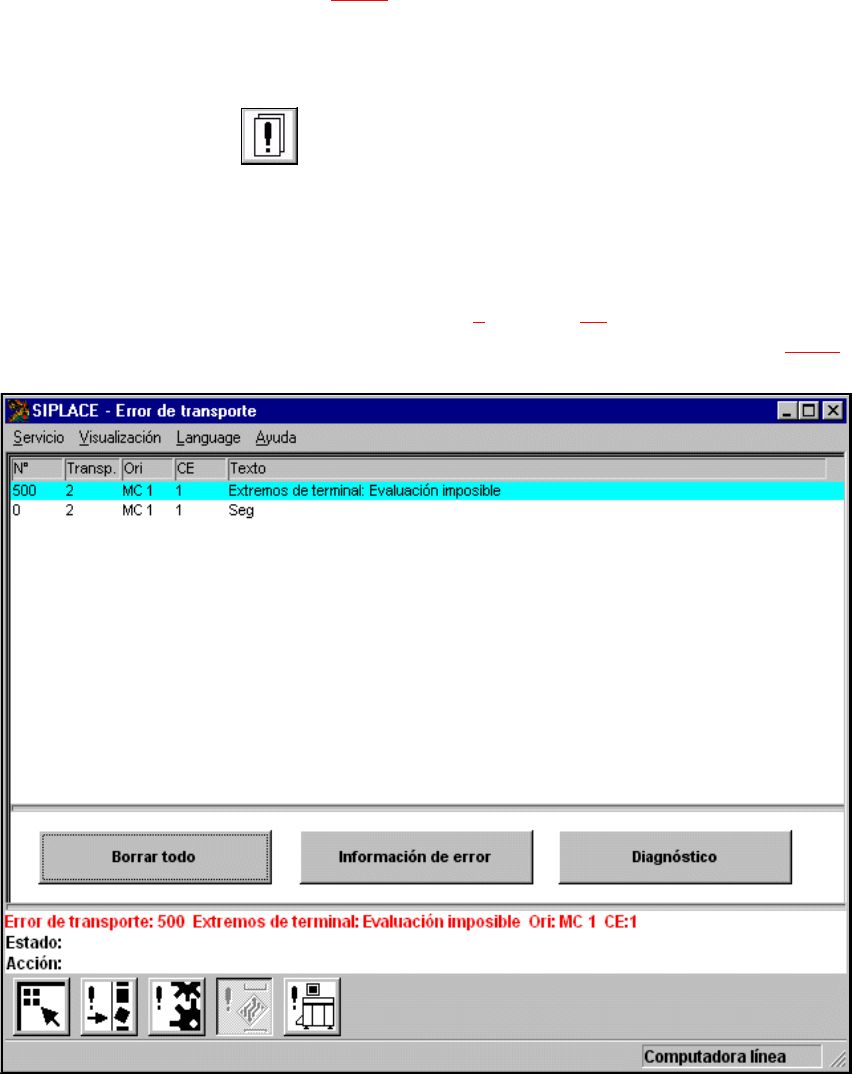

Fig. 8.2 - 2 Ejemplo: Tipo de error "Error de transporte"
