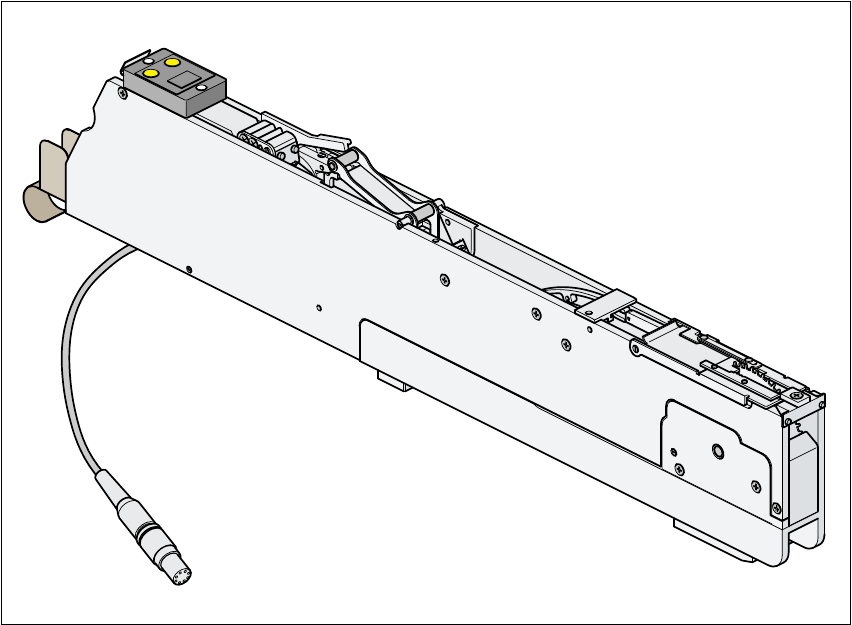

10.2.4 Alimentador - 12/16 mm S
10
Fig. 10.2 - 4 Alimentador - 12/16 mm S
N° de artículo 00141092-xx
Ancho 30 mm
Pistas por alimentador 1
Número máximo de alimentadores 2 x 20
Reserva de componentes para carretes 7" aprox. 4000 unid.
Datos específicos para el diámetro de carretes 7" - 15", máx. 381 mm
Carrera de transporte (ajustable) 4mm, 8mm, 12mm, 16mm
Tiempo del ciclo 60 ms ± 5 ms para un paso de 8 mm
Abastecimiento de corriente 30 V CC 10
10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.2 Datos técnicos de los alimentadores Versión de software SR.406.xx Edición 02/00 ES
368

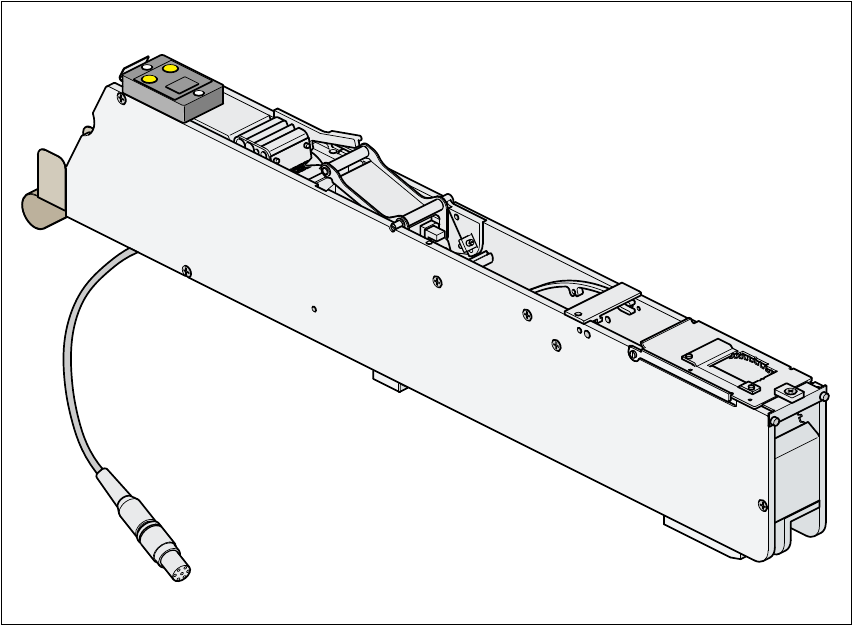

10.2.5 Alimentador - 24/32 mm S
10
Fig. 10.2 - 5 Alimentador - 24/32 mm S
N° de artículo 00141093-xx
Ancho 45 mm
Pistas por alimentador 1
Número máximo de alimentadores 2 x 13
Reserva de componentes para carretes de 7" aprox. 2000 unid.
Datos específicos para el diámetro de carretes máx. 381 mm
Carrera de transporte (ajustable) 4 hasta 32mm, (en pasos de 4mm)
Tiempo del ciclo 60 ms ± 5 ms para un paso de 8 mm
Abastecimiento de corriente 30 V CC 10
Instrucciones de servicio SIPLACE S-23 HM 10 Manipulación de componentes
Versión de software SR.406.xx Edición 02/00 ES 10.2 Datos técnicos de los alimentadores
369

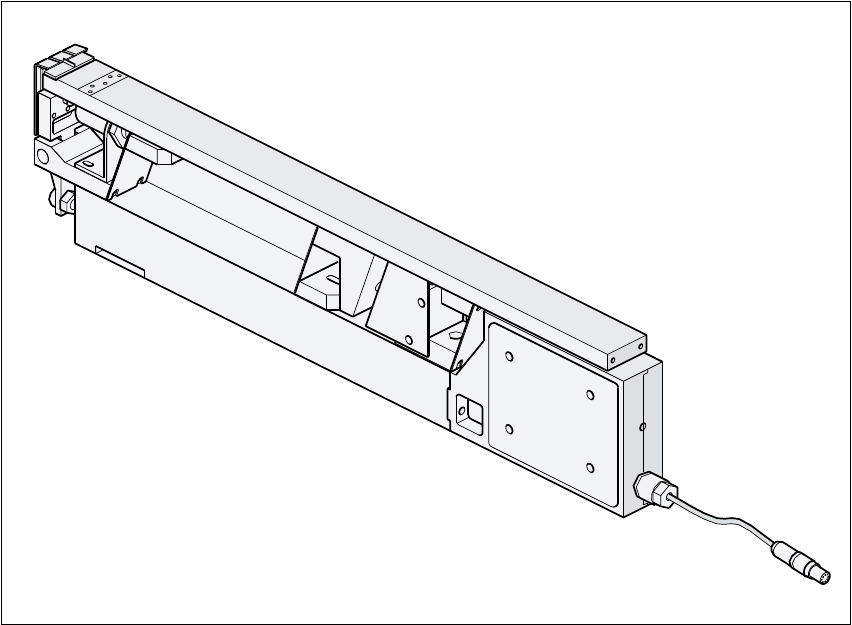

10.2.6 Alimentador lineal vibratorio, tipo 3
10
Fig. 10.2 - 6 Alimentador lineal vibratorio, tipo 3
N° de artículo 00142031-xx
Ancho 30 mm
Pistas por alimentador 1, 2, 3 ó 6
Número máximo de alimentadores 2 x 20
Reserva d componentes por cada cargador de barras máx. 150 unid.,
según la longitud de componente
Datos específicos para cargadores de barras Ancho 4,5 mm / 6 unid.
Ancho 9,5 mm / 3 unid.
Ancho 11 mm / 2 unid.
Ancho 15 mm / 2 unid.
Ancho 30 mm / 1 unid.
Tiempo del ciclo Dependiente del componente
Abastecimiento de corriente 30 V CC 10
