10.2.6 Alimentador lineal vibratorio, tipo 3
10

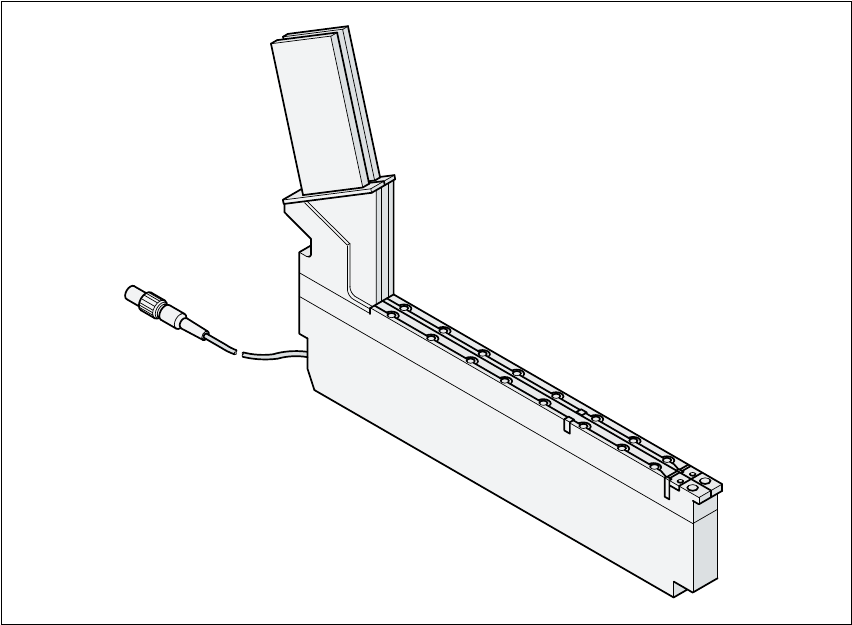

Fig. 10.2 - 6 Alimentador lineal vibratorio, tipo 3
N° de artículo 00142031-xx
Ancho 30 mm
Pistas por alimentador 1, 2, 3 ó 6
Número máximo de alimentadores 2 x 20
Reserva d componentes por cada cargador de barras máx. 150 unid.,
según la longitud de componente
Datos específicos para cargadores de barras Ancho 4,5 mm / 6 unid.
Ancho 9,5 mm / 3 unid.
Ancho 11 mm / 2 unid.
Ancho 15 mm / 2 unid.
Ancho 30 mm / 1 unid.
Tiempo del ciclo Dependiente del componente
Abastecimiento de corriente 30 V CC 10
10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.2 Datos técnicos de los alimentadores Versión de software SR.406.xx Edición 02/00 ES
370
10.2.7 Alimentador Bulkcase
10
Fig. 10.2 - 7 Alimentador Bulkcase
N° de artículo 00142318-xx
Ancho 30 mm
Pistas por alimentador 2
Número máximo de alimentadores 2 x 20
Reserva de componentes aprox. 5000 unid.
Carriles de alimentación 0603 / Altura 0,45 mm N° de art. 00142321-xx
0603 / Altura 0,80 mm N° de art. 00142322-xx
0805 / Altura 0,45 mm N° de art. 00142323-xx
0805 / Altura 0,60 mm N° de art. 00142324-xx
0805 / Altura 0,85 mm N° de art. 00142325-xx
0805 / Altura 1,25 mm N° de art. 00142326-xx
Mini-Melf N° de art. 00142328-xx
Tiempo del ciclo < 80 ms
Abastecimiento de corriente 30 V CC
Abastecimiento de aire comprimido 2,0 bares + 0,3 bares 10
Instrucciones de servicio SIPLACE S-23 HM 10 Manipulación de componentes
Versión de software SR.406.xx Edición 02/00 ES 10.3 Equipar los alimentadores
371
10.3 Equipar los alimentadores
10.3.1 Preparar la mesa de componentes y el alimentador para el equipamiento
Å Seleccione el intervalo de ajuste para el alimentador a utilizar
(ver la configuración del vibrador).
Å Desplace el cabezal de dotar a la posición de espera y accione el pulsador de parada de emer-
gencia.
Å Abra las cubiertas de protección.
Å Limpie la superficie de apoyo de los alimentadores y la superficie de apoyo para los alimenta-
dores en la mesa de componentes.
Å Coloque el alimentador en la pista de la mesa de componentes seleccionada con anterioridad
(ver la configuración del vibrador).
10.3.2 Colocar el alimentador
Å Coloque el alimentador de forma que el lado posterior del mismo se fije por medio del centrado
esférico, el lado anterior por medio de la correspondiente espiga de centrar. Para ello es im-
portante la disposición correcta los alimentadores en la mesa de componentes conforme a su
ancho.
Å Controle si el alimentador se apoya de forma correcta sobre la mesa de componentes.
Å Conecte el enchufe del alimentador a la hembrilla que se encuentra debajo.
INDICACION 10
Observe que en la conexión del alimentador se utilice incondicionalmente la hembrilla co-
rrespondiente a la posición, ya que los alimentadores reciben el impulso de mando a través
de esta hembrilla. Es posible que el alimentador no funcione bien cuando no se conecta a la
hembrilla correcta. 10
Å Cierre las cubiertas de protección y conecte de nuevo el mando.
Å Dado el caso realice un control de llenado.
Å Continúe la dotación.
