Instrucciones de servicio SIPLACE S-23 HM 10 Manipulación de c omponentes Versión de software SR.406.xx Edición 02/00 ES 10.6 Mesa intercambiable de componentes - móvil 377 10.6 Mesa intercambiable de compo nentes - móvi…
10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.5 Dispositivo de corte de cinta vacía Versión de software SR.406.xx Edición 02/00 ES
376
INDICACION
En la máquina automática para dotar componentes SIPLACE utilice solamente los alimentadores
de cinta previstos. Antes de los alimentadores se encuentra el canal guía de cinta vacía. 10
Å Coloque la cinta en el alimentador.
Å Conduzca la cinta vacía en el canal guía del dispositivo de corte, como se representa en la
Fig. 10.5 - 2
.
Antes de los alimentadores se encuentran los canales guía de cinta vacía (ver pos. 1 en la
Fig.10.5 - 2
) . Estos se encuentran directamente sobre los dispositivos de corte de cinta vacía (
ver pos. 3 en la Fig. 10.5 - 2
). 10
Sobre el canal guía de cinta vacía se conduce la cinta de forma automática al dispositivo de corte
situado debajo. Allí, la cuchilla accionada neumáticamente corta la cinta. Los desechos de cinta
caen al recipiente colector de la mesa intercambiable de componentes a través de un vertedor
inclinado. 10
10

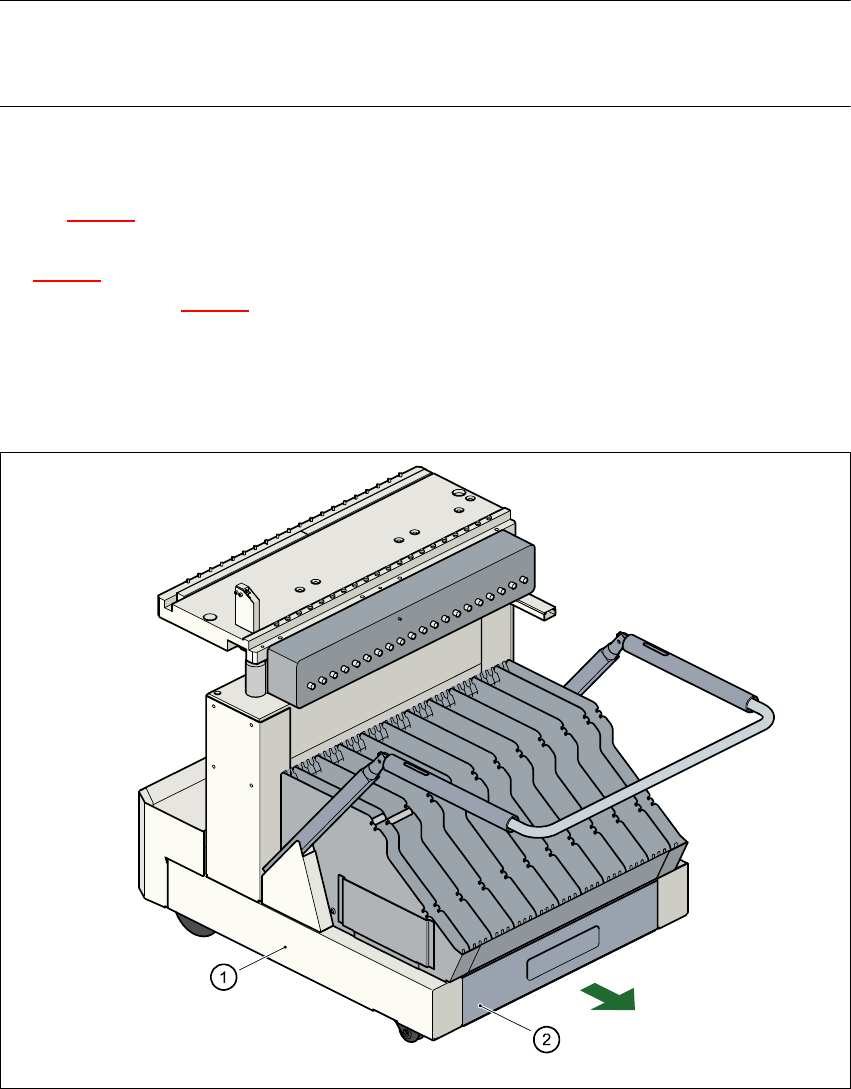

Fig. 10.5 - 3 Recipiente de desechos de cinta en la mesa intercambiable de componentes, extraible
(1) Mesa intercambiable de componentes, móvil
(2) Recipiente de desechos de cinta, extraible
Instrucciones de servicio SIPLACE S-23 HM 10 Manipulación de componentes
Versión de software SR.406.xx Edición 02/00 ES 10.6 Mesa intercambiable de componentes - móvil
377
10.6 Mesa intercambiable de componentes - móvil
10.6.1 Indicaciones de seguridad para el acople y desacople de la mesa
intercambiable de componentes móvil
ADVERTENCIA 10
Å Estando la máquina en funcionamiento nunca entre las manos en la ranura entre las mesas
intercambiables de componentes y el montante de la máquina automática (pos. 1).
Å El cable de alimentación para las mesas intercambiables de componentes solamente se pue-
den conectar o desconectar a los enchufes de la máquina automática (pos. 2), cuando la me-
sas intercambiable está acoplada a la máquina automática.
Å Está básicamente prohibido conectar el cable de la mesa intercambiable de componentes a
las cajas de enchufe de la máquina automática y manipular la mesa intercambiable de com-
ponentes a través del control de aire comprimido externo a la máquina automática (pos. 3).
Fig. 10.6 - 1 Indicaciones de seguridad referentes a la mesa intercambiable de componentes móvil
10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.6 Mesa intercambiable de componentes - móvil Versión de software SR.406.xx Edición 02/00 ES
378
10.6.2 Desacoplar la mesa intercambiable de componentes
10
Fig. 10.6 - 2 Desacoplar la mesa intercambiable de componentes móvil
