10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.6 Mesa intercambiable de componentes - móvil Versión de software SR.406.xx Edición 02/00 ES
378
10.6.2 Desacoplar la mesa intercambiable de componentes
10

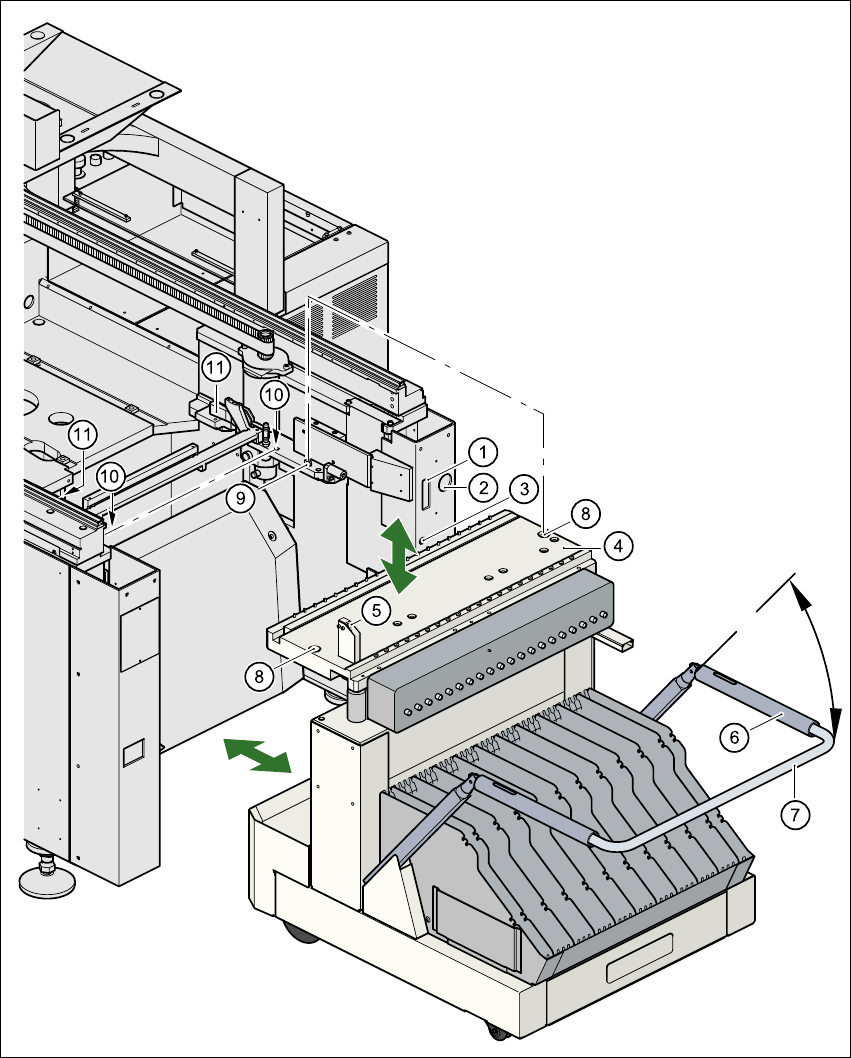

Fig. 10.6 - 2 Desacoplar la mesa intercambiable de componentes móvil
Instrucciones de servicio SIPLACE S-23 HM 10 Manipulación de componentes
Versión de software SR.406.xx Edición 02/00 ES 10.6 Mesa intercambiable de componentes - móvil
379
Leyenda referente a la Fig. 10.6 - 2
(1) Conexión para la interfaz de comunicación
(2) Conexión para el abastecimiento de corriente de la mesa intercambiable de componentes
(3) Conexión para el aire comprimido
(4) Placa de la mesa de componentes
(5) Pulsador para elevar y baja la placa de la mesa de componentes
(6) Tubo de mando
(7) Estribo rebatible
(8) Agujeros para los bulones de centrado
(9) Bulones de centrado
(10) Superficies de apoyo para los carriles de deslizamiento de la mesa intercambiable de
componentes
(11) Tensor horizontal
10
Å Haga clic en el menú VISUALIZACION BASICA en el icono PARA EL PROCESO.
Å La placa de circuitos actual se dota hasta el final. Luego se activan los iconos del menú de
funciones individuales.
Å Haga clic sobre el icono deseado FUNCIONES INDIVIDUALES - PORTICO X (pórtico 1 o 2).
Å Haga clic sobre el icono FUNCIONES DE PORTICO.
Å En este menú haga clic en el botón APROXIMACION A LA POSICION DE EQUIPAMIENTO.
Å El cabezal de dotar seleccionado se desplaza sobre el transporte de tarjetas de circuitos, de
forma que en el cambio de mesa de componentes no puede ser deteriorado.
Å Abra la cubierta de protección del pórtico seleccionado.
Å Abra las protecciones laterales.
Å Abra los tensores horizontales (pos. 11).
Å Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y rebata el estribo
(pos. 7). De esta forma bloquea la mesa de componentes en su posición final superior.
Å Accione el pulsador (pos. 5) para elevar la placa de la mesa de componentes (pos. 4) hasta
que alcance su posición final superior.
Å Desconecte el enchufe para el abastecimiento de corriente (pos. 2) de la mesa intercambiable
de componentes.
Å Desconecte el enchufe del cable de control (pos. 1).
Å Desconecte el enchufe de la alimentación de aire comprimido (pos. 3).
Å Extraiga la mesa de componentes.
10 Manipulación de componentes Instrucciones de servicio SIPLACE S-23 HM
10.6 Mesa intercambiable de componentes - móvil Versión de software SR.406.xx Edición 02/00 ES
380
10.6.3 Acoplar la mesa intercambiable de componentes
ADVERTENCIA 10
Controle que el cabezal de dotar se encuentre fuera del área de la mesa intercambiable de com-
ponentes. 10
CUIDADO 10
Al acoplar la mesa intercambiable de componentes tenga en cuenta que la placa de la mesa se
encuentre en su posición final superior y el estribo esté rebatido (pos. 7). 10
Å Recorte la cinta vacía de los alimentadores.
Å Controle si la superficie de apoyo (pos. 10) para la placa de la mesa de componentes está lim-
pia.
Å Desplace con cuidado la mesa intercambiable de componente en la máquina automática.
Å Conecte el enchufe de alimentación de aire comprimido (pos. 3).
Å Conecte el cable de control (pos. 1).
Å Conecte el cable de abastecimiento de corriente (pos. 2) para la mesa intercambiable de com-
ponentes.
Å Tire simultáneamente de ambos tubos de mando (pos. 6) en su dirección y luego baje el
estribo (pos. 7) de la mesa intercambiable de componentes para poder bajar la placa de la
misma.
Å Controle si los agujeros de centrado de la placa de la mesa de componentes se encuentran
exactamente sobre los bulones de centrado de la máquina automática.
Å Accione el pulsador (pos. 5) hasta que la placa de la mesa de componentes se encuentre en
su posición final superior.
Å Suelte el pulsador. La placa de la mesa de componentes baja.
Å Observe que los pernos de centrado agarren en los agujeros de centrado de la placa de la
mesa de componentes y la placa de la mesa de componentes haya bajado completamente.
Å Rebata el estribo (pos. 7) de la mesa intercambiable de componentes.
Å Bloquee ambos tensores horizontales (pos. 11).
Å Cierre las protecciones laterales y la cubierta de protección.
Å Arranque la máquina automática con la tecla respectiva.
