Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.1 Cambiador de pipetas para el cabezal revólver de 12 segmentos
385
11.1.4 Indicaciones para el manejo
Å Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACION 11
¡Por cargador solamente es admisible un tipo de pipeta!
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 11
Å Abra la placa de retención e inserte pipetas en las posiciones respectivas.
Å Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 11
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal revólver se vuelven a colocar en sus cargadores. 11
Å Para la programación del cargador de pipetas en la computadora de línea consulte las ins-
trucciones de servicio de la computadora de línea UNIX.
INDICACION 11
Å Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención.
Å Evite igualmente que caigan componentes a posiciones libres de los alimentadores. Los
componentes se adhieren a la regleta magnética. A causa de alimentadores no colocados de
forma correcta en la mesa de componentes pueden presentarse interrupciones de servicio.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
11 Ampliaciones de la estación/Hardware Instrucciones de servicio SIPLACE S-23 HM
11.1 Cambiador de pipetas para el cabezal revólver de 12 segmentos Versión de software SR.406.xx Edición 02/00 ES
386
11.1.5 Reconocimiento de posición
En cada cargador se encuentra una marca para el reconocimiento de la posición.

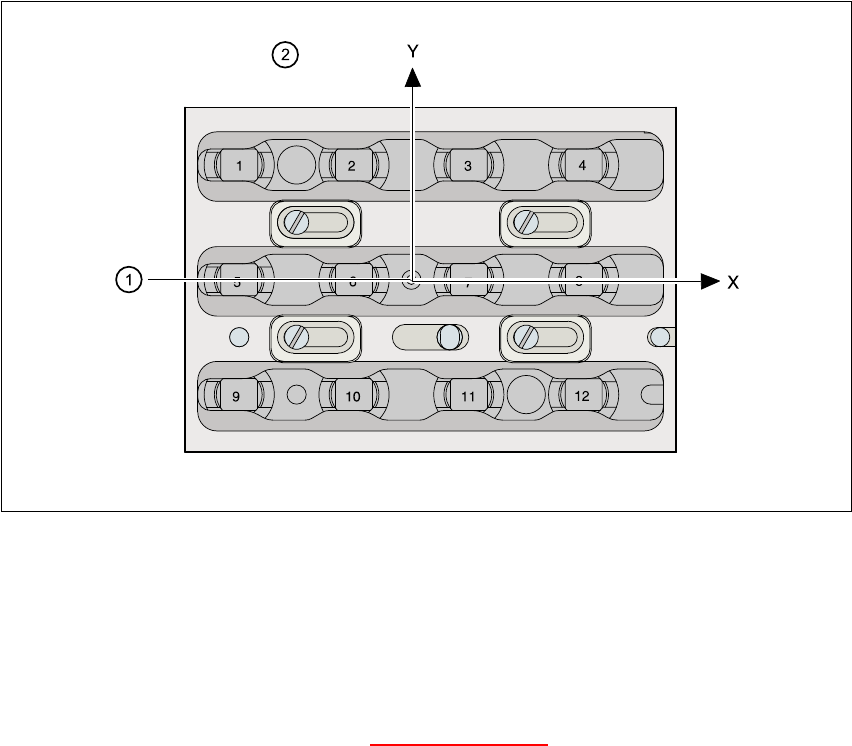

Fig. 11.1 - 3 Cambiador de pipetas - reconocimiento de posición
(1) Marca de posición
(2) Posición de las pipetas en el cargador respecto a la marca de posición
Para el manejo de marcas ver el capítulo 6 Funciones ópticas
.
Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.2 Código de barras de componentes
387
11.2 Código de barras de componentes
11.2.1 Generalidades
La estación de colocación ofrece la posibilidad de comprobar la ocupación de pistas con ayuda
de un lector de código de barras y leer datos de componentes de los carretes.
11

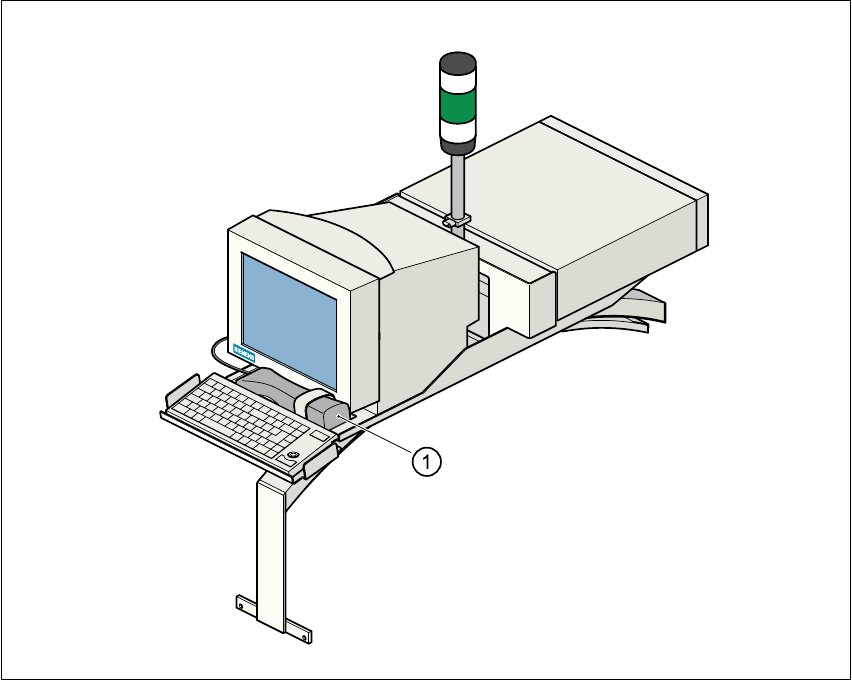

Fig. 11.2 - 1 Lector de código de barras de componentes
(1) Lector de código de barras de componentes
Ocupación de pista
Para la ocupación de pistas se han colocado en las protecciones laterales tiras de códigos de
barras de cuatro caracteres. El primer carácter sirve para la identificación de la mesa de compo-
nentes (1 ó 2), los otros tres indican el número de pista. En los dos extremos de la tira de código
de barras se han colocado códigos de barras return. Estas tiras de código de barras están
numeradas correlativamente en pasos de dos (1, 3, 5, 7...) y son válidas para 2 pistas (código de
barras 1 = pista 1 y 2).
