11.5 Centrado de substrato de cerámica
11.5.1 Generalidades
El centrado de substrato de cerámica puede ejecutarse óptica- o mecánicamente.
En el centrado óptico las marcas de centrado pueden reconocerse con una iluminación normal o
una iluminación de luz oblicua.
11.5.2 Posibles tipos de centrado
Los siguientes centrados para substrato de cerámica pueden registrarse en los datos de
máquina (real.ma) - tipo de transporte.
11
11.5.3 Centrado mecánico
11.5.3.1 Generalidades
El centrado mecánico de substrato de cerámica se utiliza para fijar cuidadosamente substratos
de cerámica en una posición estable en la dirección x y la dirección y. Igualmente pueden colo-
carse substratos de cerámica hasta el borde.
11.5.3.2 Cambio de substrato de cerámica en la tarjeta de circuitos impresos
Å Desconecte el conducto neumático y el conductor eléctrico (ver punto 1 en la Fig. 11.5 - 1).
Å Retire el centrado de substrato de cerámica (ver punto 2 en la Fig. 11.5 - 1).
Å Desmonte la base del centrado de substrato de cerámica (ver punto 3 en la Fig. 11.5 - 2).
Å Retire los tres elementos de fijación (ver punto 4 en la Fig. 11.5 - 1) y monte en este lugar la
ejecución estándar.
Å Monte el ángulo sujetador (ver punto 5a y 5b en la Fig. 11.5 - 1).
Å Ajuste el tamaño de la tarjeta de circuitos (ver punto 6 en la Fig. 11.5 - 1).
Å Edite con la ayuda del programa SITEST el tipo de transporte respectivo (ver la tabla en
11.5.2
) en los datos de la máquina.
Å Para el control en las "Funciones individuales" ver también el aparte 5.3.1.1 de estas instruc-
ciones de servicio.
Tipo de transporte Centrado
4 Centrado mecánico de substrato con iluminación normal
5 solamente iluminación de luz oblicua con sujeción-Y
6 Centrado mecánico de substrato con iluminación de luz oblicua
11 Ampliaciones de la estación/Hardware Instrucciones de servicio SIPLACE S-23 HM
11.5 Centrado de substrato de cerámica Versión de software SR.406.xx Edición 02/00 ES
402
11

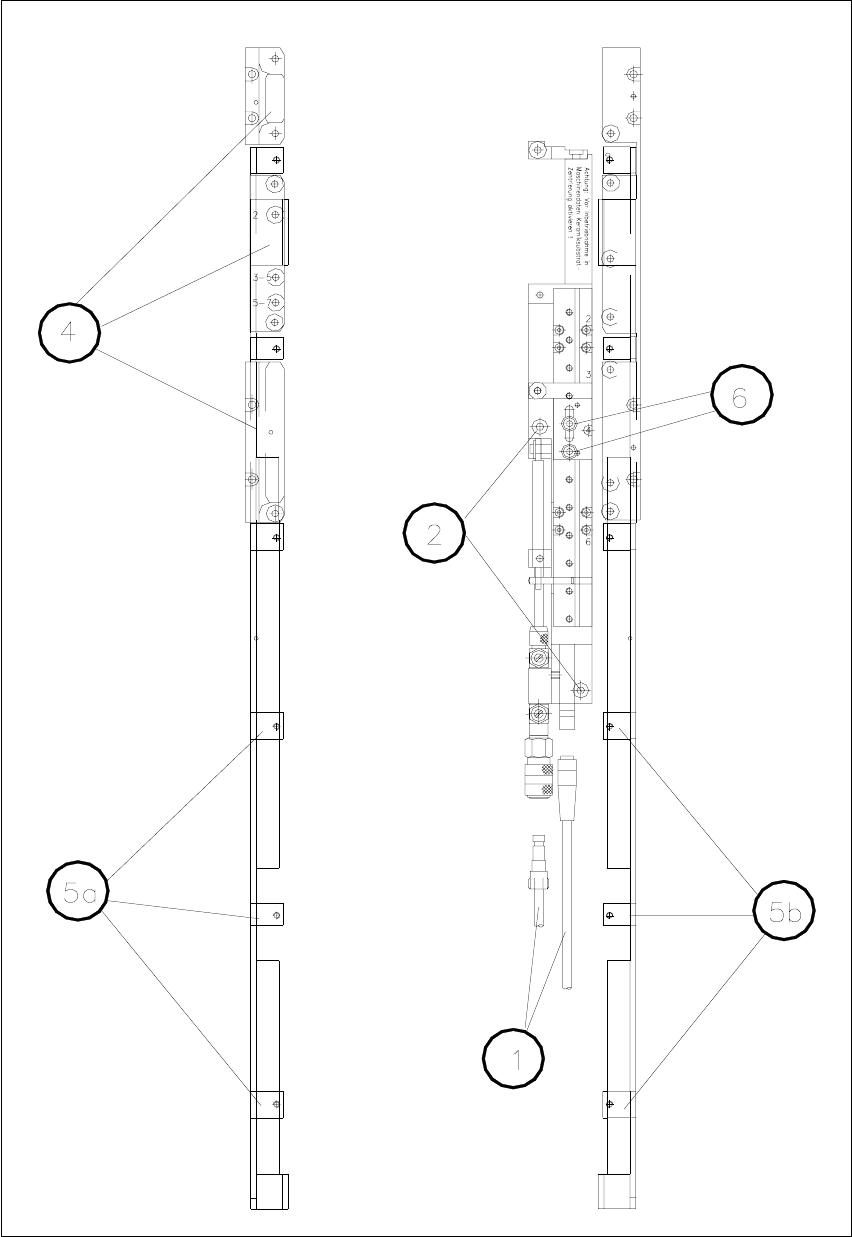

Fig. 11.5 - 1 Vista general (vista superior)
Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.5 Centrado de substrato de cerámica
403

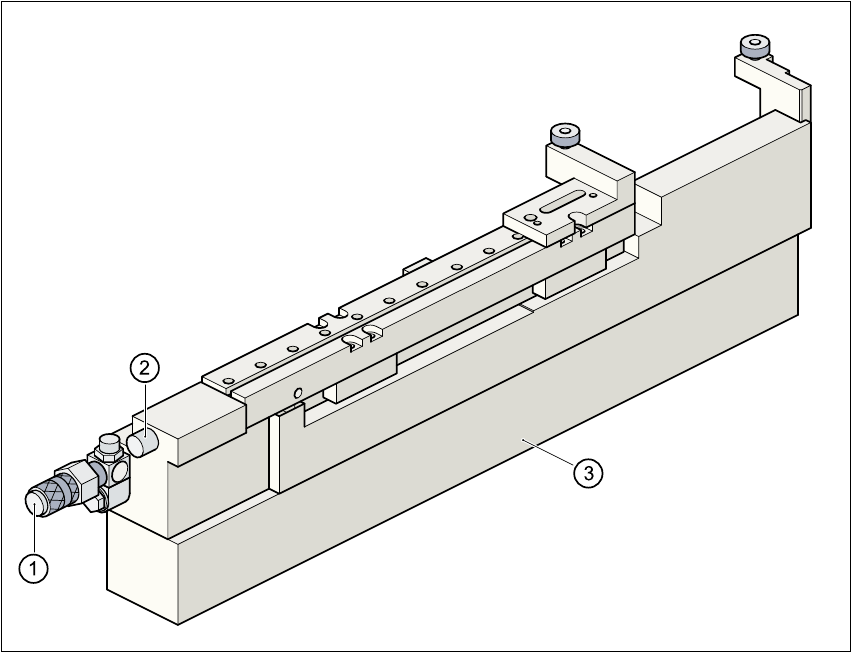

Fig. 11.5 - 2 Centrado de substrato de cerámica (vista lateral)
(1) Caja de acoplamiento
(2) Sensor "Centrado de substrato de cerámica"
(3) Base
11.5.3.3 Mantenimiento
– Se debe limpiar y engrasar la guía de bolas rodantes en el centrado-X.
– En caso de necesidad controle el accionamiento neumático y la suavidad de marcha.
– El mantenimiento del transporte se debe ejecutar como se describe en las instrucciones de
mantenimiento.
