11.6 Transmisión de los datos de la tarjeta de circuitos
11.6.1 Descripción de funcionamiento
En el menú "Opciones de la máquina" se tomó la opción "Transmisión de los datos de la tarjeta
de circuitos impresos". El objetivo de esta función es elevar el rendimiento de la línea del sis-
tema de colocación. Para ello en la
primera
estación de colocación se mide por completo una
tarjeta de circuitos y se determinan, memorizan y transmiten a la estación siguiente los datos
correspondientes de marcas, circuitos individuales, puntos "Ink" etc. En las estaciones siguien-
tes se determinan solamente los datos de dos posiciones de marcas. En base a estas posicio-
nes de marca se ejecuta en cada estación una corrección de posición para la tarjeta de circuitos
en la que se colocan componentes. Con ello se omite la nueva medición de toda la tarjeta de cir-
cuitos con la medición de circuitos individuales, puntos "Ink" etc.

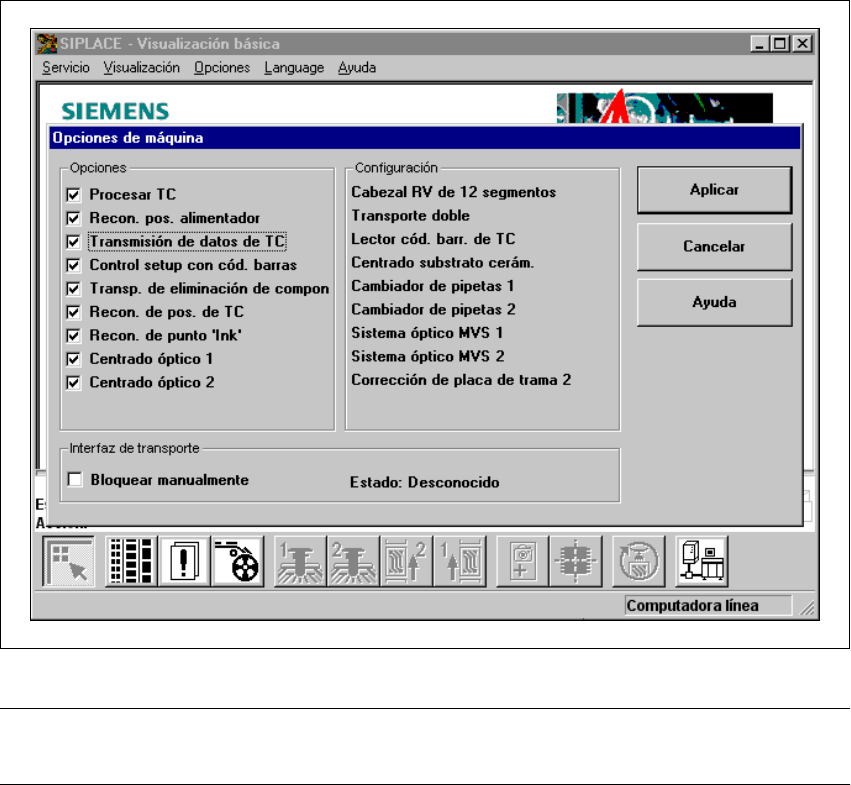

Fig. 11.6 - 1 Opciones de la máquina Transmisión los datos de la tarjeta de circuitos
INDICACION: La transmisión de los datos de la tarjeta de circuitos es solamente posible cuando
se utiliza un lector de código de barras de tarjetas de circuitos. 11
11 Ampliaciones de la estación/Hardware Instrucciones de servicio SIPLACE S-23 HM
11.6 Transmisión de los datos de la tarjeta de circuitos Versión de software SR.406.xx Edición 02/00 ES
408
11.6.2 Activar la opción "Transmisión de los datos de la tarjeta de circuitos"
Å En la visualización básica haga clic en el botón "Opciones de la máquina".
Se visualiza la ventana "Opciones de la máquina".
Å Active en el campo "Opciones" la opción "Transmisión de los datos de la tarjeta de circuitos"
en la estación correspondiente.
Å Haga clic en el botón "Aplicar". La opción "Transmisión de los datos de la tarjeta de circuitos"
está ahora activa.
Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.7 Reconocimiento de la posición de los alimentadores
409
11.7 Reconocimiento de la posición de los alimentadores
11.7.1 Generalidades
Si los alimentadores son equipados con marcas de posición, estos se pueden medir.
Esta función apoya igualmente el Soporte de cargador superficial (Tray manual), en el caso que
éste esté provisto de marcas.
Si la función "Reconocimiento de la posición de los alimentadores" está predefinida por la com-
putadora de la línea, se visualiza en las opciones de máquina.
En las opciones de máquina puede activar o desactivar el reconocimiento de la posición de los
alimentadores en la estación respectiva.
. 11
Fig. 11.7 - 1 Reconocimiento de la posición de los alimentadores
INDICACION:
Después de conectar la estación la función "Reconocimiento de la posición de los alimentadores"
está siempre desactiva. 11
