11 Ampliaciones de la es tación/Hardware Instrucciones de serv icio SIPLACE S -23 HM 11.7 Reconocimiento de la posición de los alimentadores Versión de software SR.406.xx Edición 02/00 ES 410 Si en los datos de secc ión …
Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.7 Reconocimiento de la posición de los alimentadores
409
11.7 Reconocimiento de la posición de los alimentadores
11.7.1 Generalidades
Si los alimentadores son equipados con marcas de posición, estos se pueden medir.
Esta función apoya igualmente el Soporte de cargador superficial (Tray manual), en el caso que
éste esté provisto de marcas.
Si la función "Reconocimiento de la posición de los alimentadores" está predefinida por la com-
putadora de la línea, se visualiza en las opciones de máquina.
En las opciones de máquina puede activar o desactivar el reconocimiento de la posición de los
alimentadores en la estación respectiva.
. 11

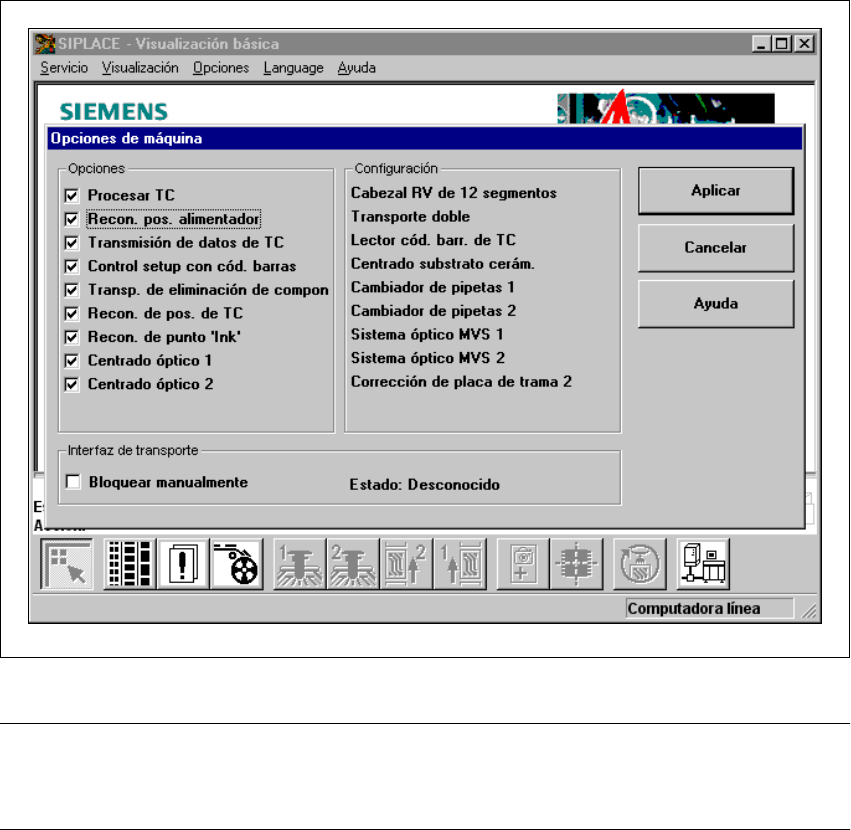

Fig. 11.7 - 1 Reconocimiento de la posición de los alimentadores
INDICACION:
Después de conectar la estación la función "Reconocimiento de la posición de los alimentadores"
está siempre desactiva. 11
11 Ampliaciones de la estación/Hardware Instrucciones de servicio SIPLACE S-23 HM
11.7 Reconocimiento de la posición de los alimentadores Versión de software SR.406.xx Edición 02/00 ES
410
Si en los datos de sección de colocación existe un registro para una pista, la posición de la
marca de centrado con la cámara de tarjetas de circuitos se desplaza al respectivo alimentador.
La desviación de marca de centrado eventualmente determinada en el proceso de medición se
asigna a esta pista y en el proceso de recogida se suma a la posición de recogimiento.
11.7.1.1 Limitaciones
– El reconocimiento de la posición de los alimentadores no puede utilizarse para soportes de
cargador equipados en el cambiador Waffle-Pack.
– Se pueden definir máximo tres posiciones de marca por alimentador.
– Las marcas de alimentador en el lado derecho de la mesa (visto en dirección de transporte)
no pueden medirse en la 80F.
INDICACION:
Esta limitación no es válida para las máquinas con "cámara bajo portal". 11
– Si un alimentador se encuentra en la posición 118 y la posición de marca del compartimiento
exterior de recogida está más cerca del límite de transporte del eje-X que la posición de reco-
gimiento, no se puede medir la cinta 8 mm S y el alimentador Bulk-Case.
Instrucciones de servicio SIPLACE S-23 HM 11 Ampliaciones de la estación/Hardware
Versión de software SR.406.xx Edición 02/00 ES 11.8 Calibrado fino
411
11.8 Calibrado fino
11.8.1 Vista general
En el calibrado fino se mide la desviación de colocación de la estación y se determinan a partir
de ello los valores de corrección. El programa de medición "Calibrado fino" está integrado en el
programa SITEST. Una descripción detallada del proceso de medición la encuentra en las ins-
trucciones de "Calibrado fino" (N° de artículo 00191655-01)
CUIDADO
El acceso al programa SITEST está protegido con una clave. Solamente puede llamarse y ope-
rarse por parte de los técnicos de la empresa Siemens o por personas con la calificación ade-
cuada. 11
11.8.2 Condiciones del sistema
Para la utilización del calibrado fino el sistema debe cumplir las siguientes condiciones:
Tipo de estación de colocación S2x, a partir de F
4
Software de la computadora de la estación a partir de la versión 406.xx
SITEST a partir de la versión 406.xx
11.8.3 Medios auxiliares y de medición
El volumen estándar de suministro incluye:
– Placa de medición (placa de vidrio en marco metálico)
– Película transparente adhesiva por ambas caras
– Unidad de iluminación
– Cargador con componentes de vidrio para el cabezal revólver y el cabezal Pick&Place con
modulo óptico Fine-Pitch
Además, se deben pedir:
– Soporte de cargador superficial para la recepción del cargador para los componentes de vidrio
(N° de artículo 00116430-xx)
