12 Software para las ampliaciones de estación Instrucciones de servicio SIPLACE S -23 HM 12.2 Interfaz GEM Versión de software SR.4 06.xx Edición 02/00 ES 420 12.2.2 Manejo 12.2.2.1 Ajustar tipo de servicio El tipo d e s…
Instrucciones de servicio SIPLACE S-23 HM 12 Software para las ampliaciones de estación
Versión de software SR.406.xx Edición 02/00 ES 12.2 Interfaz GEM
419

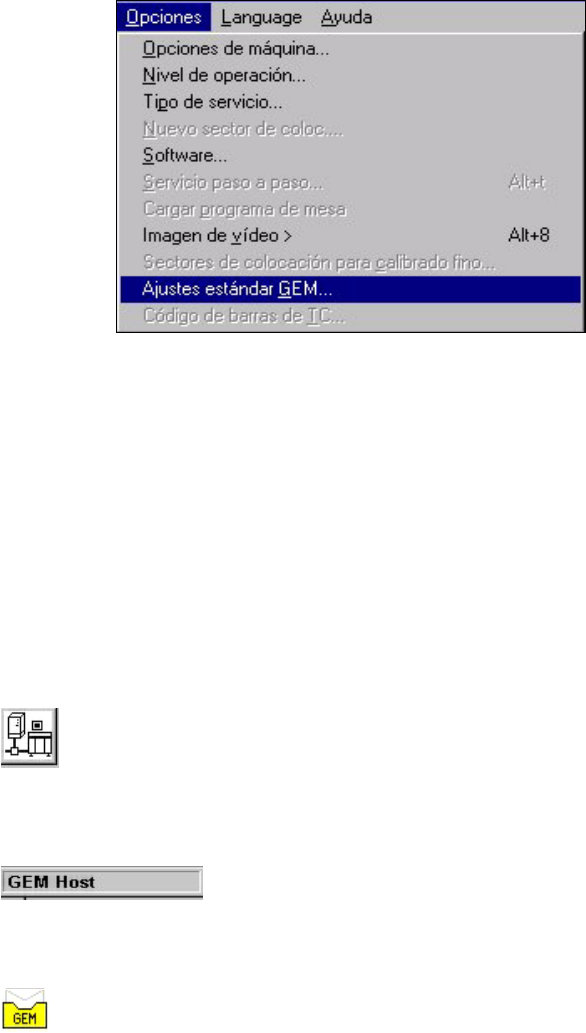

A continuación se muestra el menú "Opciones" incluido en la barra de menús del interfaz de usua-
rio. En este menú se incluyen las opciones para el ajuste del interfaz GEM. 12
12
Opciones de menú para el interfaz GEM: 12
– Tipo de servicio...
Con esta opción se abre el cuadro de diálogo para ajustar el tipo de servicio en la computadora
GEM.
– Ajustes estándar GEM ...
Con esta opción se abre la ventana para especificar los ajustes estándar para el interfaz GEM.
Elementos de manejo y de visualización para el interfaz GEM 12
12
12
Mediante este símbolo, el interfaz de usuario conmuta a la ventana "Indicación de estado".
(Cargar programa de colocación, Enviar y recibir mensajes) 12
12
En la línea de información del interfaz de usuario se visualiza el tipo de servicio actual en un
campo propio. 12
12
Este símbolo que se visualiza en el campo de estado del interfaz de usuario (en la parte derecha)
indica el estado actual de la conexión con la computadora GEM. 12
12
12 Software para las ampliaciones de estación Instrucciones de servicio SIPLACE S-23 HM
12.2 Interfaz GEM Versión de software SR.406.xx Edición 02/00 ES
420
12.2.2 Manejo
12.2.2.1 Ajustar tipo de servicio
El tipo de servicio (modo de arranque) especifica el modo en que la estación obtiene los datos de
colocación necesarios. 12

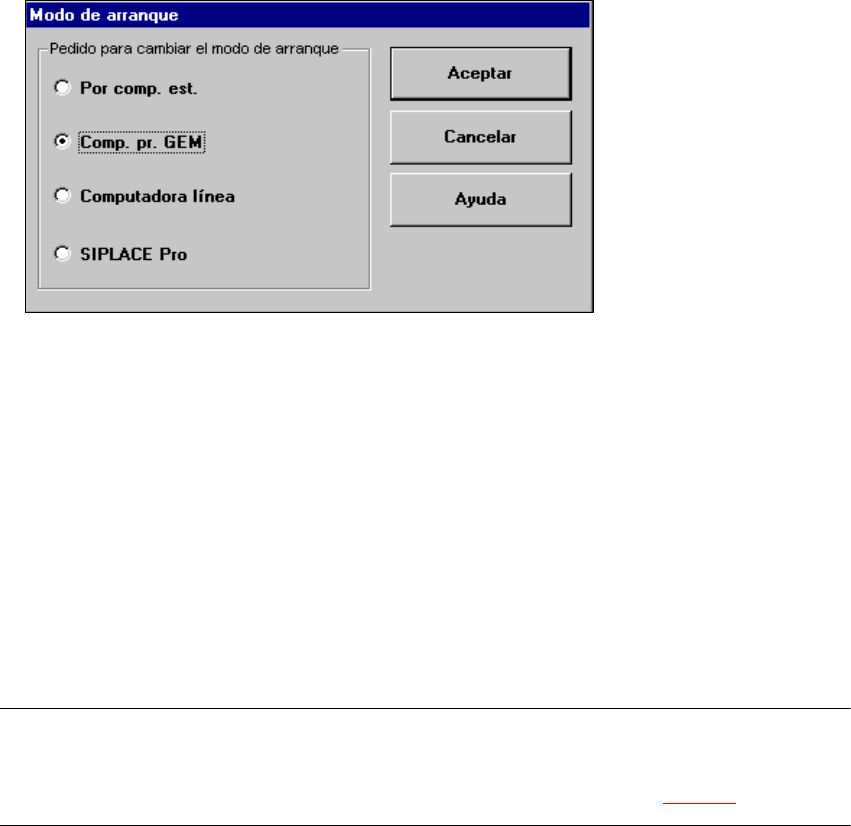

Å En la visualización básica, haga clic sobre el menú Opciones y seleccione la opción
Tipo de servicio .... Se abre el siguiente cuadro de selección.
Posibilidades de ajuste: 12
Por comp. est. 12
(Este tipo de servicio sólo sirve para fines de prueba.)
Si se especifica un sector de colocación en la estación, todos los datos requeridos se cargan a
partir del disco duro de la computadora de la estación.
Los datos deben estar disponibles en el disco duro de la computadora de la estación. 12
Comp. pr. GEM 12
En este tipo de servicio, los programas de colocación sólo pueden especificarse por la computa-
dora principal.
Los datos deben estar disponibles en el disco duro de la computadora principal. 12
NOTA
Este ajuste debe activarse si se desea cargar programas de colocación de la computadora GEM
a la computadora de la estación. Para más información, véase el apartado 12.2.2.6. 12
Computadora línea 12
Si se especifica un sector de colocación en la estación, todos los datos requeridos se cargan
desde la computadora de la línea. Los datos deben estar disponibles en el disco duro de la com-
putadora de la línea. 12
Instrucciones de servicio SIPLACE S-23 HM 12 Software para las ampliaciones de estación
Versión de software SR.406.xx Edición 02/00 ES 12.2 Interfaz GEM
421
SIPLACE Pro 12
Si se especifica un sector de colocación en la estación SIPLACE, todos los datos necesarios se
cargan de la computadora especificada en la configuración de la conexión SIPLACE Pro. Los da-
tos necesarios deben estar disponibles en esta computadora. 12
12
Å Active el botón de radio para seleccionar el tipo de servicio deseado.
Å Aplique el ajuste con Aceptar.
12
12.2.2.2 Especificar ajustes estándar GEM
Mediante la opción de menú "Ajustes estándar GEM ..." pueden realizarse diferentes ajustes, los
cuales se presentan como parámetros estándar de la estación al activarse. 12
Å En la visualización básica, haga clic sobre el menú Opciones y seleccione la opción
Ajustes estándar GEM .... Se abre la siguiente ventana.
12

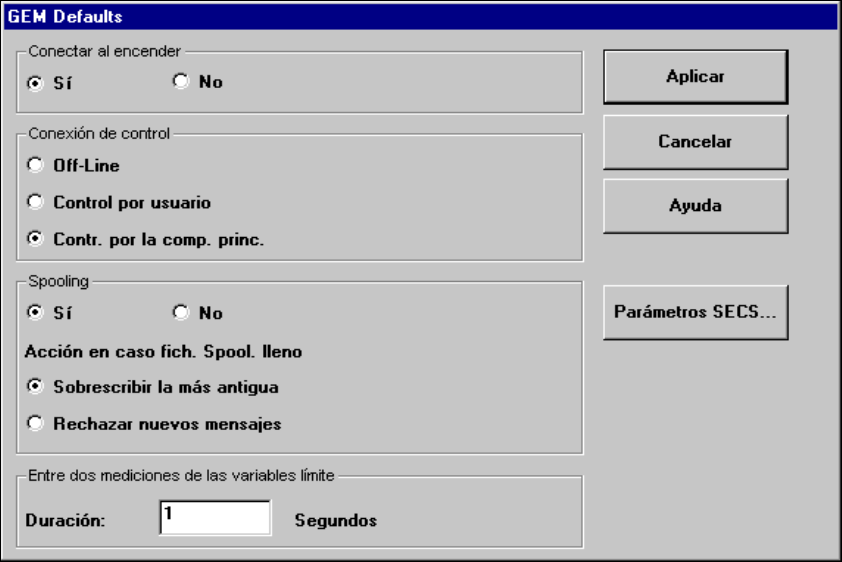

Fig. 12.2 - 2 Ventana "Ajustes estándar GEM"
