2 Seguridad de servicio Instrucciones de servicio SIPLACE S-23 HM 2.1 Instrucciones de seguridad Versión de software SR.406.xx Edición 02/00 ES 64 ¡Radiación lá ser! 2 La rad iació n del dio do lás er (lu z rubí o luz i …
Instrucciones de servicio SIPLACE S-23 HM 2 Seguridad de servicio
Versión de software SR.406.xx Edición 02/00 ES 2.1 Instrucciones de seguridad
63
2.1.7 Indicaciones de seguridad referentes al lector de código de barras de
tarjetas de circuitos impresos (opción)
Fig. 2.1 - 5 Lector de código de barras de tarjetas de circuitos impresos (abajo)
(1) Lector de código de barras de tarjetas de circuitos impresos (abajo)
(2) Adhesivo "radiación láser..." (ver la Fig. Fig. 2.1 - 6
)
(3) Adhesivo "Cuidado..." (ver la Fig. 2.1 - 7
)
CUIDADO 2
El haz de lectura del lector de código de barras tiene una potencia de radiación inferior a 1mW.
De esta forma el lector de código de barras corresponde al láser clase 2 y no exige conforme a
la norma DIN EN 60825-1 ningún dispositivo de seguridad ni medidas de protección especiales.
¡Nunca mire hacia el haz láser! Además un sistema electrónico de seguridad cuida que cuando
la rueda poligonal se detiene o gira demasiado lento el diodo láser se desconecta. 2
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-23 HM
2.1 Instrucciones de seguridad Versión de software SR.406.xx Edición 02/00 ES
64
¡Radiación láser! 2
La radiación del diodo láser (luz rubí o luz infrarroja)
del lector de código de barras de tarjetas de circuitos
impresos es nocivo para el ojo humano. 2
Å¡Por esta razón nunca mire hacia el haz láser!
ÅNunca oriente el lector de código de barras de tar-
jetas de circuitos impresos a los ojos de otra per-
sona.
ÅObserve en el montaje las posibles reflexiones del
rayo láser durante el servicio.
Abrir la caja durante el servicio no interrumpe la po-
sible conexión del diodo láser a través del reloj de
lectura. 2
La potencia de salida del haz láser tiene en la ven-
tana de lectura un valor máximo de 1,0 mW. Por esta
razón el lector de código de barras de tarjetas de cir-
cuitos está asignado a la clase de protección 2. 2
Fig. 2.1 - 6 Adhesivo "Radiación láser"
2
2
2
2
2
2
Fig. 2.1 - 7 Adhesivo "Cuidado..."
2
RADIACION LASER
DO NOT STARE INTO BEAM
LÁSER CLASE 2
EN 60825 1991
Oitebcua náx de sakuda: 1,0 mW
Longitud de onda: 670 nm
¡ATENCION!
Cuidado
Radiación láser cuando la cubierta está abierta
y el bloqueo de seguridad puenteado
No mirar hacia el haz
Instrucciones de servicio SIPLACE S-23 HM 2 Seguridad de servicio
Versión de software SR.406.xx Edición 02/00 ES 2.1 Instrucciones de seguridad
65

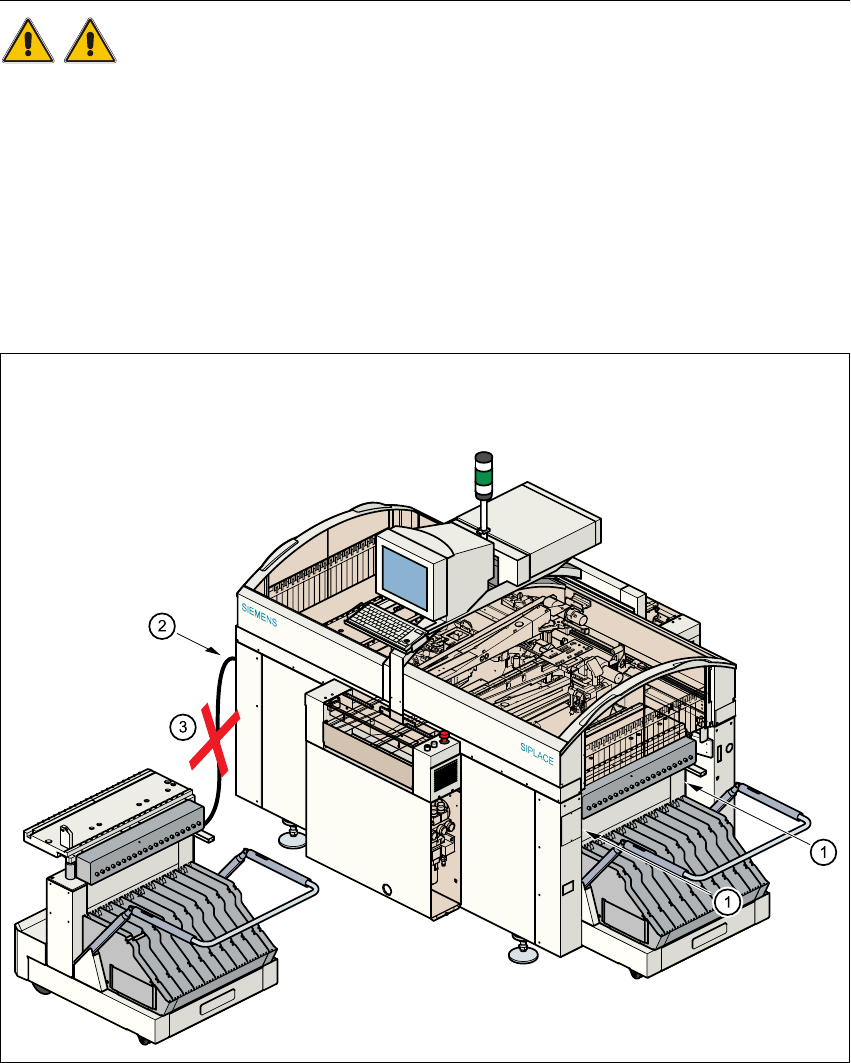

2.1.8 Indicaciones de seguridad para acoplar y desacoplar la mesa
intercambiable de componentes
ADVERTENCIA 2
Å Estando la máquina en funcionamiento nunca entre las manos en la ranura entre las mesas
intercambiables de componentes y el montante de la máquina automática (pos. 1).
Å El cable de alimentación para las mesas intercambiables de componentes solamente se
puede conectar o desconectar al enchufe de la máquina automática cuando la mesa intercam-
biable de componentes está acoplada a la máquina automática (pos. 2).
Å Está básicamente prohibido conectar el cable de la mesa intercambiable de componentes a
la caja de enchufe de la máquina automática y manipular la mesa intercambiable de compo-
nentes a través del control de aire comprimido externo a la máquina automática (pos. 3).
2
Fig. 2.1 - 8 Indicaciones de seguridad referentes a la mesa intercambiable de componentes
2
