Instrucciones de servicio SIPLACE S-23 HM 2 Seguridad de servicio
Versión de software SR.406.xx Edición 02/00 ES 2.2 Sistemas de seguridad
75
2.2.2 Protección de acceso en la cinta de entrada / salida
PELIGRO
La protección de acceso debe siempre ajustarse a la altura de la tarjeta de circuitos impresos en
que se trabaja. Para ello debe existir el espacio mínimo posible entre la protección de acceso y
la regleta de protección. 2
La protección de acceso está montada en la cinta de entrada y salida del transporte de tarjetas
de circuitos impresos.
La altura de la protección de acceso debe ajustarse con ayuda de los agujeros oblongos, de
forma que la tarjeta de circuitos en la que se trabaja pueda ser transportada.

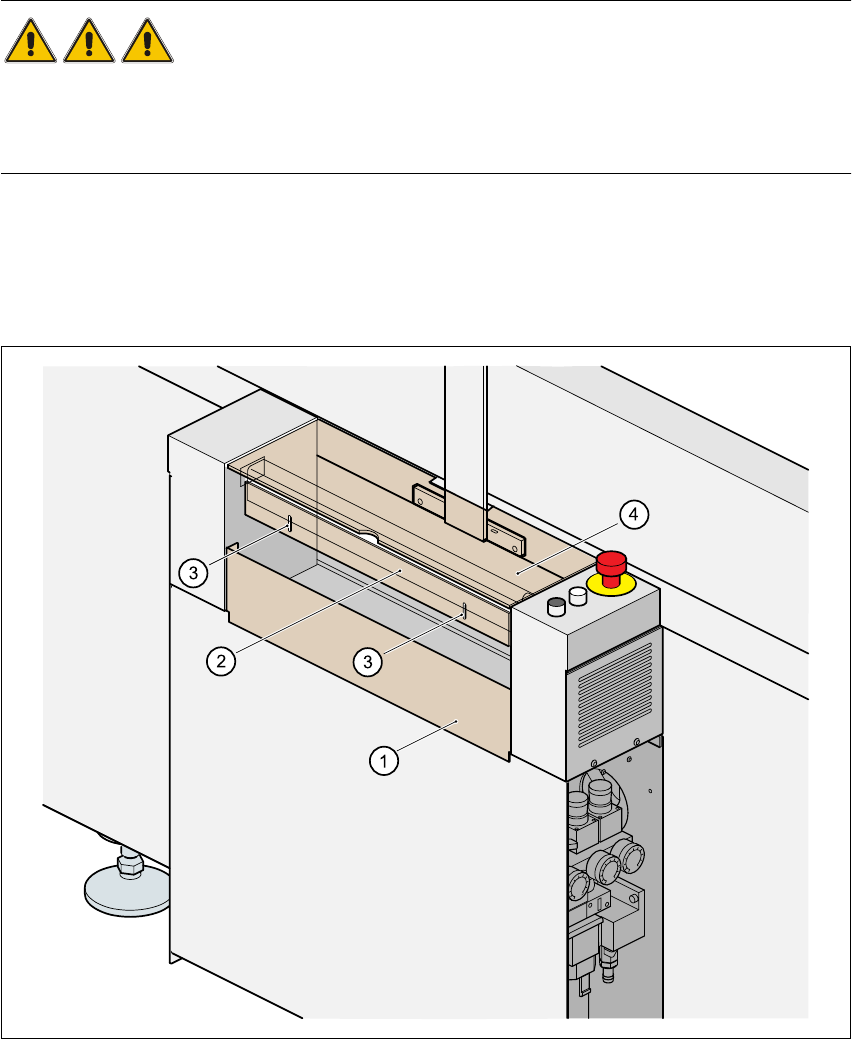

Fig. 2.2 - 3 Protección de acceso en la máquina automática
(1)Regleta de protección (fija) (2) Protección de acceso (ajustable)
(3)Agujeros oblongos para el ajuste de altura (4)Tapa
2 Seguridad de servicio Instrucciones de servicio SIPLACE S-23 HM
2.2 Sistemas de seguridad Versión de software SR.406.xx Edición 02/00 ES
76
2.2.3 Pulsador fungiforme de PARADA DE EMERGENCIA,
interruptores de las cubiertas de protección

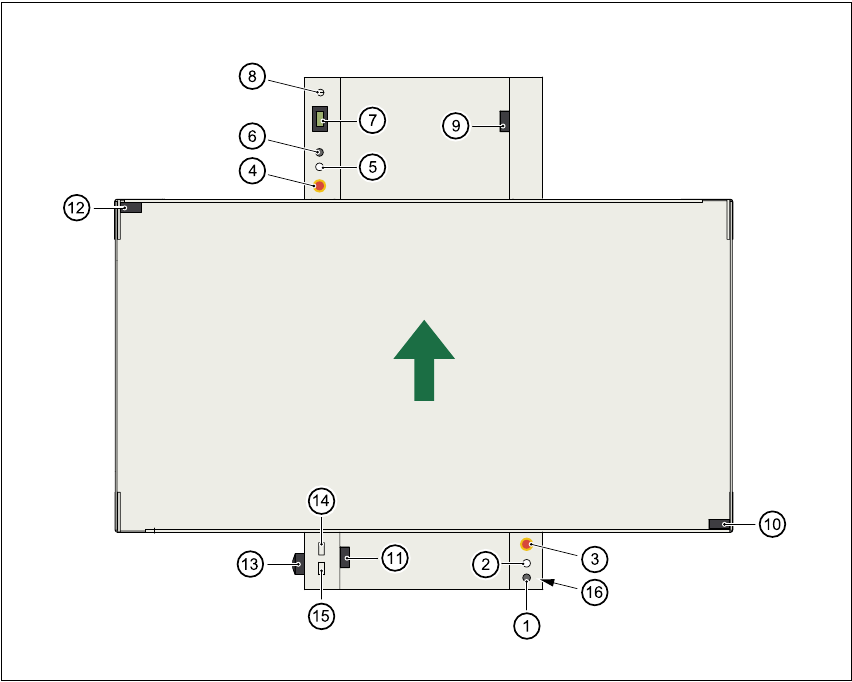

Fig. 2.2 - 4 Lugar de montaje de los pulsadores y interruptores automáticos K1, K2
(1)Tecla de parada
(2) Tecla de arranque
(3) Pulsador fungiforme de PARADA DE EMERGENCIA
(4) Pulsador fungiforme de PARADA DE EMERGENCIA
(5) Tecla de arranque
(6)Tecla de parada
(7) Contador de componentes
(8) Interruptor de llave abierto: posición 0 para servicio normal
cerrado: posición I con fines de mantenimiento
(9) Interruptor de las cubiertas de protección (transporte de salida, 00303617-xx)
(10) Interruptor de las cubiertas de protección (derecha, 00321417-xx)
(11) Interruptor de las cubiertas de protección (transporte de entrada, 00303614-xx)
(12) Interruptor de las cubiertas de protección (izquierda, 00321416-xx)
(13) Interruptor principal
(14) Interruptor automático K1
Instrucciones de servicio SIPLACE S-23 HM 2 Seguridad de servicio
Versión de software SR.406.xx Edición 02/00 ES 2.2 Sistemas de seguridad
77
(15) Interruptor automático K2
(16) Unidad de aire comprimido
2.2.3.1 Descripción de funcionamiento
Pulsador fungiforme de PARADA DE EMERGENCIA 2
Al accionar el pulsador fungiforme de PARADA DE EMERGENCIA (Pos. 3 o. Pos 4. en la
Fig. 2.2 - 4
) se desconecta la tensión del motor de los ejes de pórtico. 2
Los ejes del pórtico no tienen fuerza y no representan ningún peligro.
INDICACION
La dotación se interrumpe y puede continuar o se cancela después de que la instalación se en-
cuentra de nuevo en capacidad de funcionamiento. 2
Interruptor de las cubiertas de protección 2
Si se abre una de las cubiertas de protección (ver pos. 9, 10, 11 ó 12 en la Fig. 2.2 - 4), se detienen
de inmediato los ejes del pórtico. Los ejes del pórtico no tienen fuerza y no representan ningún
peligro. 2
Interruptor de llave 2
Si el interruptor de llave (pos. 8 en la Fig. 2.2 - 4) se encuentra cerrado (posición I), la estrella
puede sincronizarse a baja velocidad con las cubiertas de protección abiertas. Los ejes del pór-
tico no tienen fuerza y no representan ningún peligro. 2
INDICACION
En servicio normal permanece el interruptor de llave abierto, es decir en posición 0. 2
ADVERTENCIA
Solamente personal calificado e instruido puede abrir las cubiertas de protección con el interrup-
tor de llave cerrado (posición I) 2
