Instrucciones de servicio SIPLACE S-23 HM 3 Introducción y conceptos básicos Versión de software SR.406.xx Edición 02/00 ES 3.1 Elementos de visualización y de manejo en la máquina automática 97 3.1.1.1 Generalidades Cad…
3 Introducción y conceptos básicos Instrucciones de servicio SIPLACE S-23 HM
3.1 Elementos de visualización y de manejo en la máquina automática Versión de software SR.406.xx Edición 02/00 ES
96
3.1 Elementos de visualización y de manejo en la
máquina automática
3.1.1 Esquema general
3

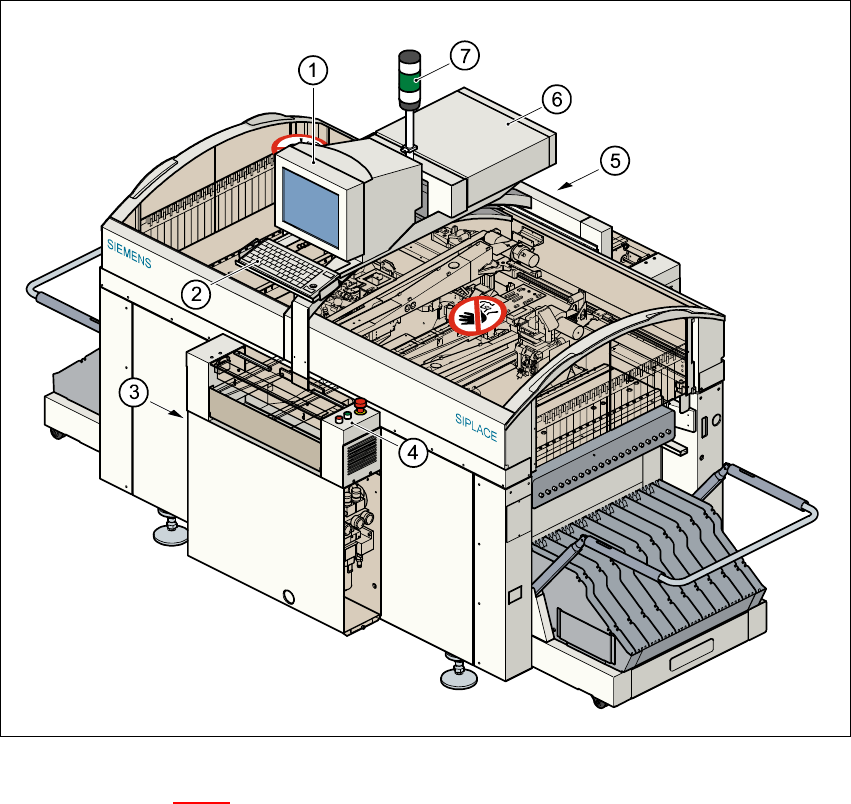

Fig. 3.1 - 1 Esquema general
Leyenda de la fig. 3.1 - 1
(1) Monitor
(2) Teclado
(3) Interruptor principal
(4) Panel de mando, lado frontal
(5) Panel de mando, lado posterior
(6) Computadora
(7) Visualización principal de fallos
Instrucciones de servicio SIPLACE S-23 HM 3 Introducción y conceptos básicos
Versión de software SR.406.xx Edición 02/00 ES 3.1 Elementos de visualización y de manejo en la máquina automática
97
3.1.1.1 Generalidades
Cada estación está equipada con una computadora de estación. La computadora de la estación,
la pantalla y el teclado se encuentran en una consola giratoria sobre la máquina automática. 3
Los paneles de mando están dispuestos en el lado de entrada y salida de la máquina automática
con pulsador de arranque y de parada, pulsador de PARADA DE EMERGENCIA, interruptor de
llave y contador de componentes. 3
NOTA
El interfaz del software de la computadora de la estación puede manejarse a través del teclado,
la trackball o la pantalla táctil (véase el apartado 3.2.1). 3
La posición de los interruptores y teclas (interruptor principal, interruptor de llave, teclas de
arranque, parada, PARADA DE EMERGENCIA, etc.) se indica en la fig. 3.1 - 2
. Las funciones se
describen en el capítulo 2
.
3
ADVERTENCIA
Las puertas del soporte de la máquina sólo debe abrirlas el personal cualificado, ya que determi-
nados componentes de la máquina se encuentran bajo tensiones peligrosas.
Para ello, deben respetarse estrictamente las normativas para la prevención de accidentes y las
normativas DIN vigentes. El incumplimiento de las mismas puede provocar la muerte, graves le-
siones físicas o considerables daños materiales. 3
3
3 Introducción y conceptos básicos Instrucciones de servicio SIPLACE S-23 HM
3.1 Elementos de visualización y de manejo en la máquina automática Versión de software SR.406.xx Edición 02/00 ES
98
3.1.2 Interruptores y teclas de la máquina automática
En la siguiente figura se representa la posición de los interruptores y las teclas de la máquina
automática. 3
3

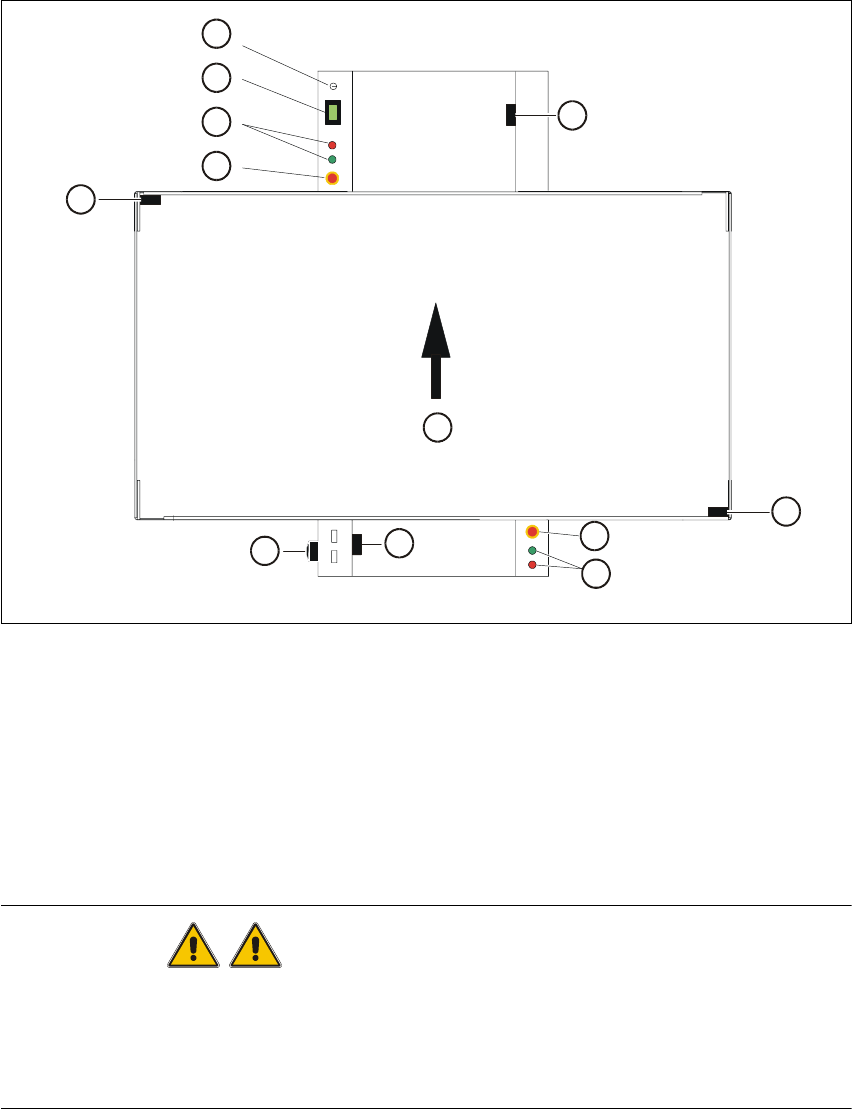

Fig. 3.1 - 2 Posición de los interruptores y teclas de la máquina automática
ADVERTENCIA
El interruptor de llave sólo puede ser accionado por personal cualificado al realizar trabajos de
servicio o mantenimiento. Para protegerlo contra el acceso indebido, deberá retirarse la llave, ya
que el personal puede sufrir graves lesiones o pueden producirse daños en la máquina automá-
tica. 3
(1) Interruptor de llave (2) Contador de componentes
(3) Pulsador de arranque y de parada (4) Pulsador de PARADA EMERG.
(5) Interruptor de cubierta, izquierda (6) Interruptor principal
(7) Interruptor de cubierta, transportador entrada (8) Interruptor de cubierta, derecha
(9) Interruptor de cubierta, transportador salida (10) Dirección de transporte
1
2
3
4
5
6
7
10
4
3
8
9
