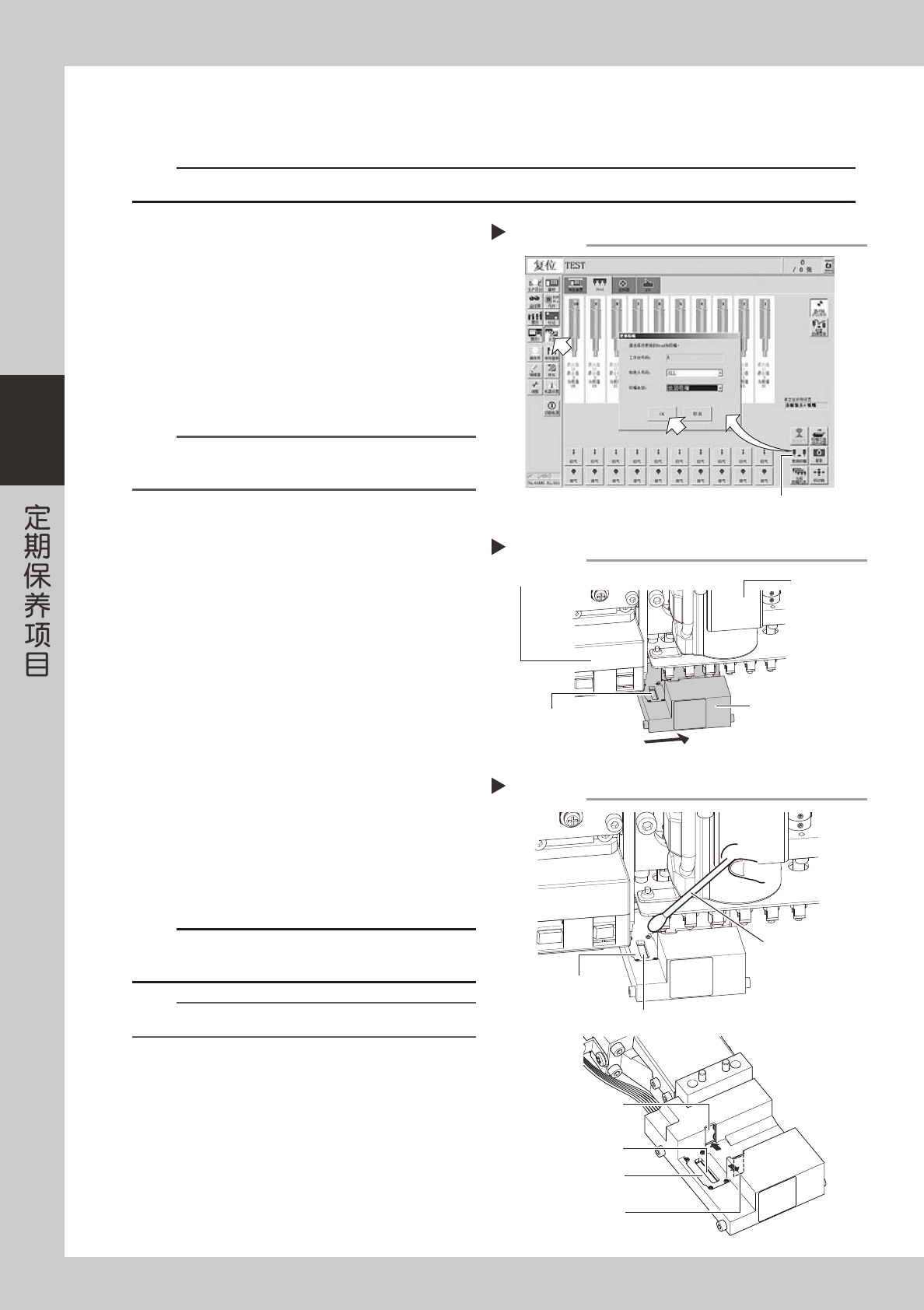

3-24
3
4.1.3 扫描相机
扫描相机的照明扩散板与棱镜装在相机左端的开口部。照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
1
将所有吸嘴放回吸嘴交换站。
1. 按 [ 装置 ] 按钮，打开“Head”选项卡之后，
按 [ 更换吸嘴 ] 按钮。
2. 显示“更换吸嘴”对话框，从“Head 号码”下
拉框中选择“ALL”，“吸嘴类型”下拉框中选
择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴被放回吸
嘴交换站中。
56305-KMG-00
n
要点
若没有配备吸嘴交换站，则需按下紧急停机按钮之后，用手
取出吸嘴。
2
e
使贴装头组移到前侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 将贴装头组移到贴片机前侧。
3
移动扫描相机。
1. 确认所有贴装头 ( 吸嘴基座部 ) 都位于上端。若
没有在上端时，需用手将所有贴装头移到上端。
2. 用手将扫描相机移到可以看见扫描相机棱镜的
位置 (R 轴电机与基准标记识别相机的中间位
置 )。移动相机时，请勿用力过大。
55337-KMG-00
4
擦拭扩散板与棱镜。
1. 如右图所示，用棉棒擦拭主照明扩散板面与棱
镜面的脏污。棱镜面较窄，可将棉棒的前端搓
细后轻轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55338-KMG-00
c
注意
请勿使用溶剂。如果使用，可能会导致棱镜的表面处理被损坏，
扩散板发生变色。
参考
镜头清洁剂为选购件。
将吸嘴放回吸嘴交换站
[更换吸嘴]按钮
Step 1
Step 4
清洁照明扩散板与棱镜
主照明扩散板
棱镜
棉棒
主照明扩散板
侧视照明扩散板
侧视照明棱镜
主照明棱镜
移动扫描相机
Step 3
扫描相机
R轴电机
基准标记识别相机
棱镜

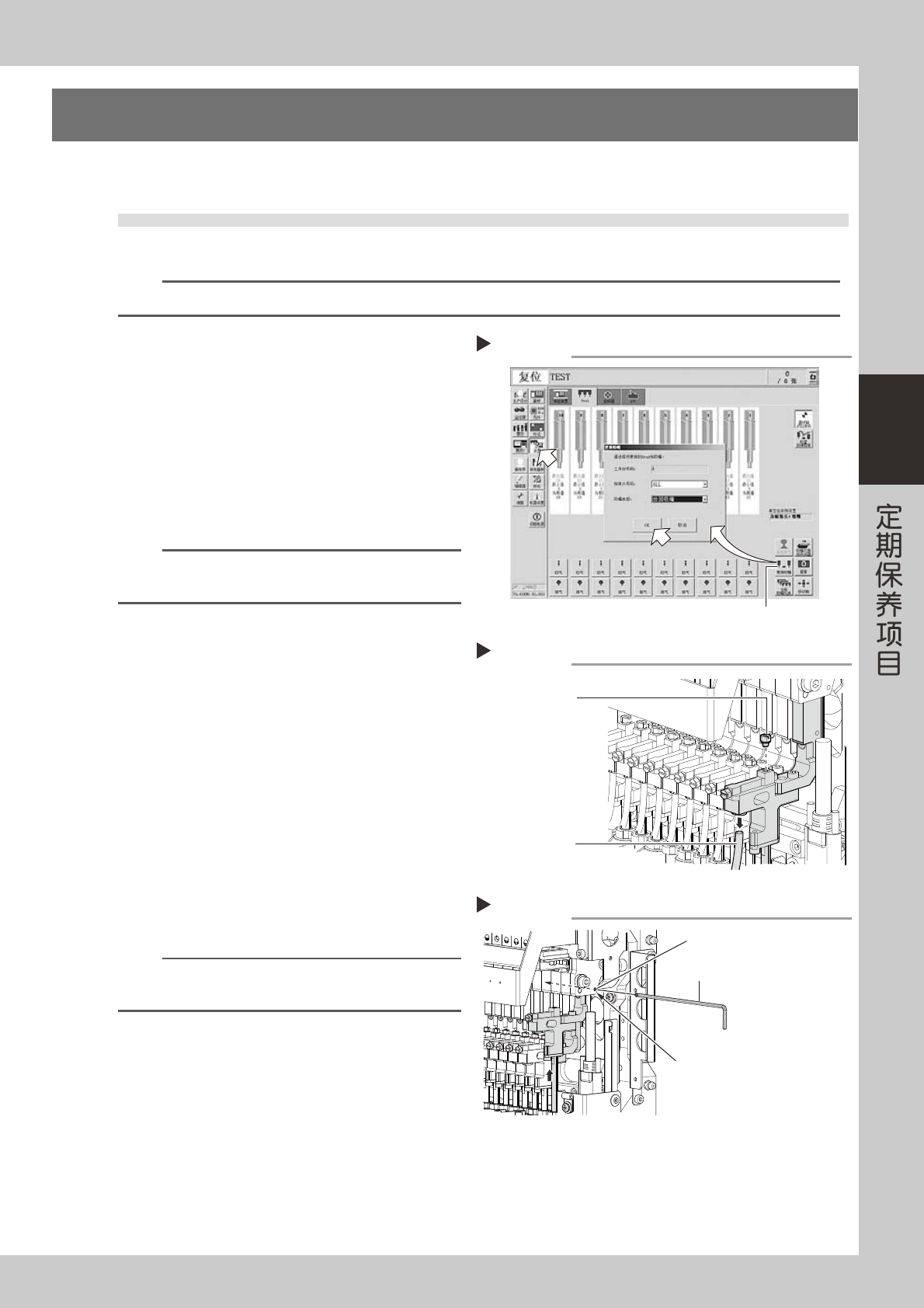

3-25
3
5.1 年
下面，介绍每年需进行 1 次的维护保养作业。
5.1 花键轴内的清洗
虽然周边状况与贴片机的运转状况会有所不同，但一般 1 年需清洗 1 次花键轴内部。下面，介绍清洗方法。
n
要点
本步骤是以 HM 贴装头组为例介绍的，HM5 贴装头组的花键轴内的清洗方法也与之相同。
1
将所有吸嘴放回吸嘴交换站。
1. 按 [ 装置 ] 按钮，打开“Head”选项卡之后，
按 [ 更换吸嘴 ] 按钮。
2. 显示“更换吸嘴”对话框，从“Head 号码”下
拉框中选择“ALL”，“吸嘴类型”下拉框中选
择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴被放回吸
嘴交换站中。
56305-KMG-00
n
要点
若没有配备吸嘴交换站，则需按下紧急停机按钮之后，用手
取出吸嘴。
2
将贴装头组移到前侧。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机正面的机盖。
3. 将贴装头组移到贴片机的前侧。
3
拆卸空气软管与维护用螺栓。
1. 用一字螺丝刀或扳手拆下维护用螺栓。
2. 如右图所示，拔下空气软管。
55339-KMG-00
4
固定 Z 轴。
将吸嘴轴移到可以遮住 Z 轴线性标尺的位置后，将
内六角扳手插入固定 Z 轴的孔中固定 Z 轴。
55340-KMG-00
n
要点
贴装头周围接线较多，若无法插入内六角扳手时，可以用铁
丝 ( 不满 φ2.5mm) 等替代固定 Z 轴。
拆卸空气软管与维护用螺栓
Step 3
维护用螺栓
空气软管
固定Z轴
Step 4
内六角扳手
φ2.5mm
固定Z轴的孔
将吸嘴放回吸嘴交换站
[更换吸嘴]按钮
Step 1

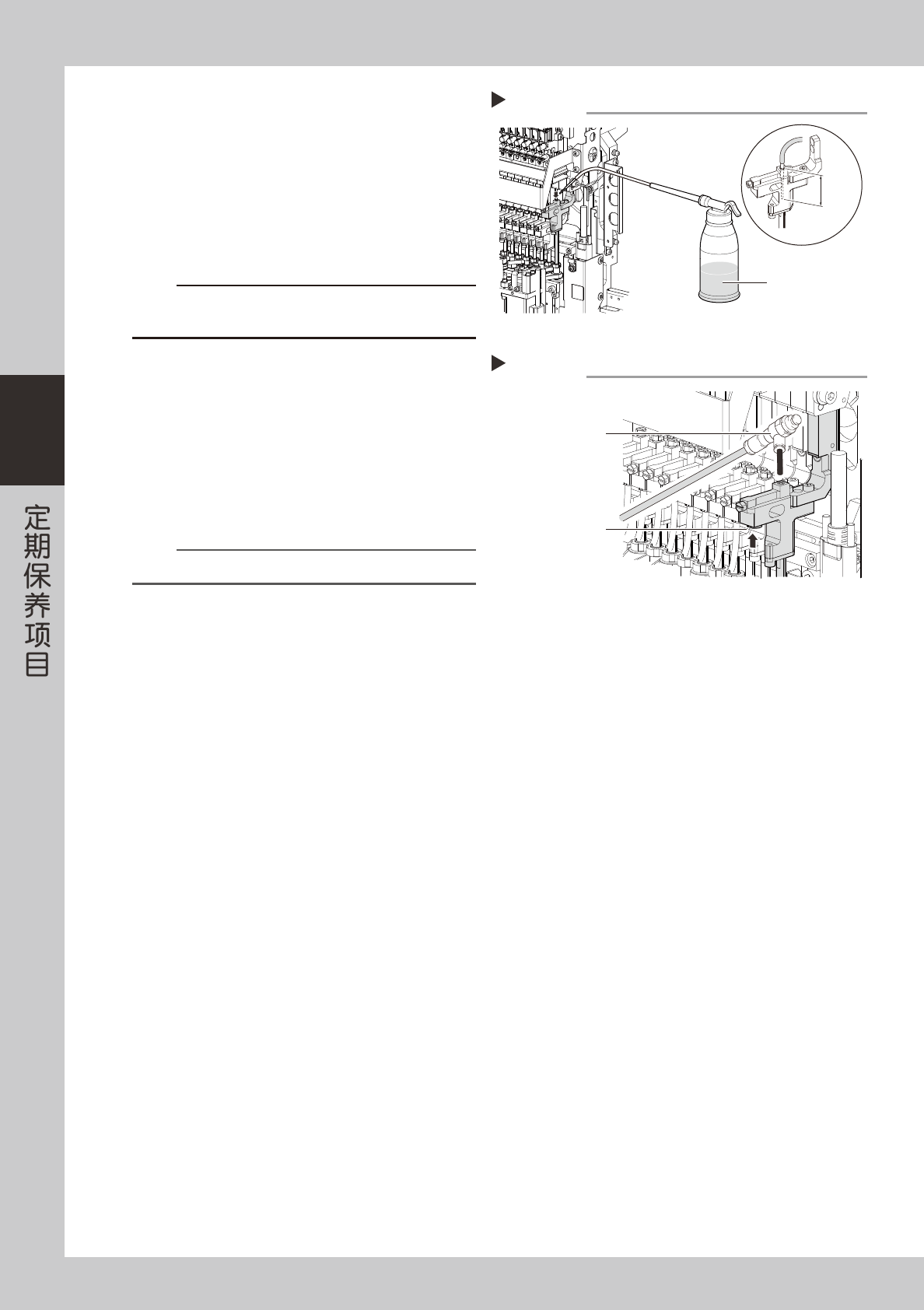

3-26
3
5
进行清洗准备。
1. 在将清洗的贴装头下方放置纸杯或垫上无尘布。
2. 在清洗工具的塑料泵中装入 IPA。
6
清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入 IPA 清洗花键轴的空气通道。
55341-KMG-00
c
注意
务必将清洗工具的注嘴插入 25mm 以上。插入不到位，会导致
IPA 流入密封圈。
7
对花键轴的空气通道进行喷气。
1. 将喷气工具连接到贴片机正面左右的气源插口
上。
2. 为使喷出的空气不致漏出，用手指堵住右图中
所示部位之后，用喷气工具对花键轴的空气通
道进行喷气。
3. 反复喷气，直到不再有脏污从花键轴前端流出。
55341-KMG-00
n
要点
反复进行 Step6 〜 Step7 的操作，直到流出的 IPA 变清为止。
8
将贴装头装回原状。
1. 安装维护用螺栓。
2. 插入空气软管并将吸嘴装回原位。
3. 拔出固定 Z 轴的内六角扳手 ( 或拆下铁丝 )。
25mm
以上
清洗花键轴
Step 6
IPA
清洗工具
对空气通道进行喷气
Step 7
用手指堵住此处
喷气工具
(选购件)
