Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 1 102-003 Fig. E1-7 Fig. E1 601 4W205142 CORD 1 3090002019-001 602 4W205153 CORD 1 3090002019-002 603 23N30632 WIRING 1 1 3090002019-003 604 23N30737 ACCESS_WIRING(M 24 30…

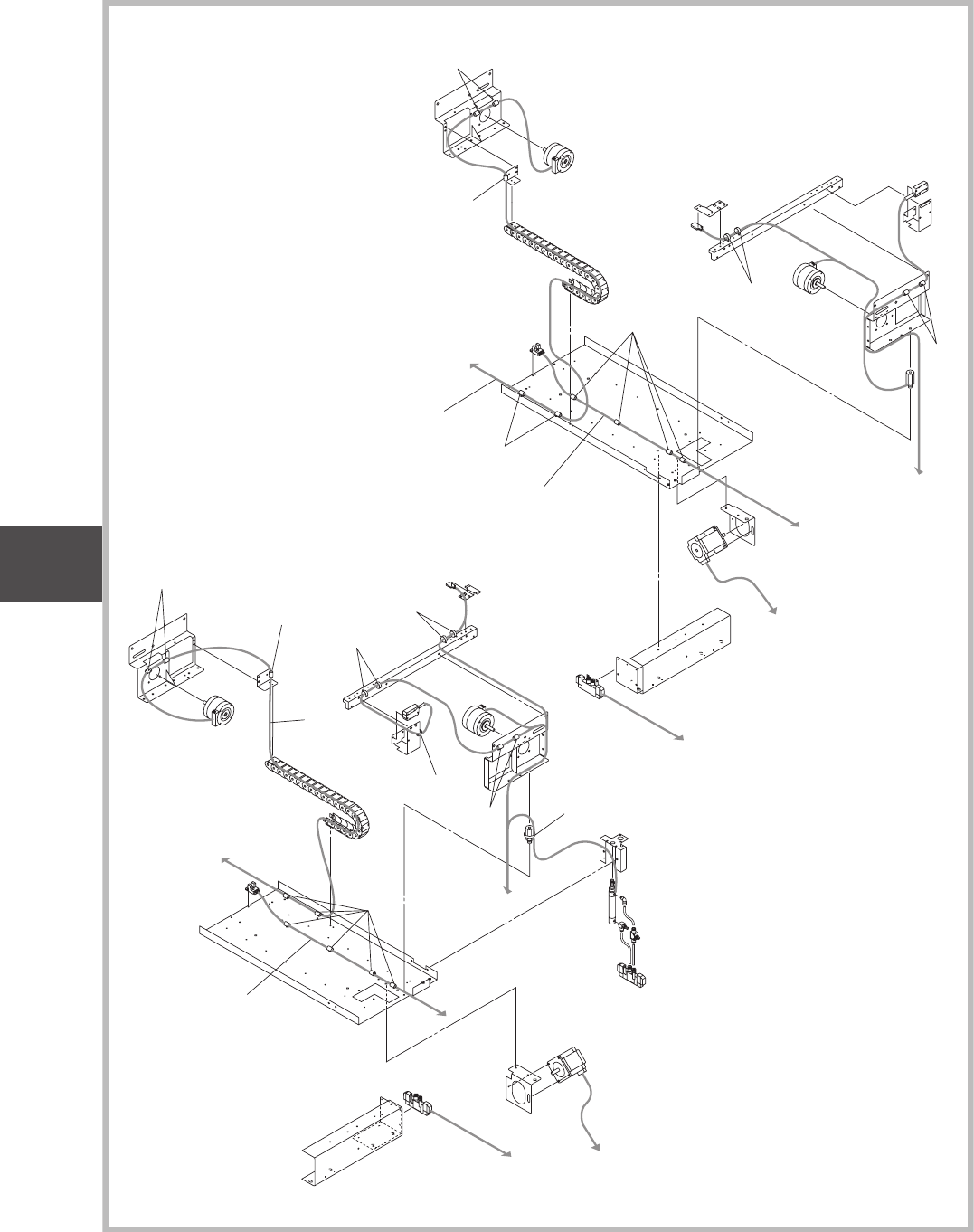

Fig. E1-7
ケーブル
Cable
M43
M41
M37
M37
X371
X430
X371
B40
B41
M41
Y50
Y50
Y51
B371
B41
B40
M43
M41
M37
Y50
Y51
B371
B40
B41
B42
611
612
X371
B40
B41
B42
M41
M37
X371
Y50
602
604
604
603
604
605
604
605
604
603
605
604
603
605
604
603
601
615
614
613
615
614
613
615
614
613
615
614
613
615
613
614
0912-002
Fig. E1
コンベア部 ( 手前基準Ｌ流れ )
CONVEYOR SECTION(FRONT REFERENCE LEFT FLOW)
UNIT-4
Fig. E1
CONVEYOR1
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
1102-003
Fig. E1-7
Fig. E1
601 4W205142 CORD 1 3090002019-001
602 4W205153 CORD 1 3090002019-002
603 23N30632 WIRING 11 3090002019-003
604 23N30737 ACCESS_WIRING(M 24 3090002019-004
605 221DA053 MACHINE_SCREW 11 3090002019-005
611 0900E04C CORD(PX-144) 1 309000201A-001
612 4W205149 CORD 1 309000201A-002
613 23N30632 WIRING 11 309000201A-003
614 23N30737 ACCESS_WIRING(M 24 309000201A-004
615 221DA053 MACHINE_SCREW 11 309000201A-005
UNIT-4
Fig. E1
CONVEYOR1
SIGMA-P4
