HM520 Ope rati on Handbook 3 -7 第 3 章 本 Chapter 主要介绍生产作业顺序。 生产 C utting-edge Modular Mounter 准备生产 Ⅱ > 查看作 业及准备PCB文 件 准备生产※Ⅱ Step 5. 设 定 了 生 产 数 量 后 ，单 击 < 确定 > 键。 不能在设备的 MMI 输入或更改生产数量。 Step 6. 单击 <Download>…
HM520 Operation Handbook
3-6
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 查看作业及准备PCB文件
准备生产※Ⅱ
生产
Step 3. 利用鼠标右键单击需要下载的修订本(revision)后 ，选 择 "打开"。
ㆍ 打开PCB文件，<浏览器>领域则显示为<Opened Job>领域。
Step 4. 利 用 鼠 标 右 键 单 击 已 经 打 开 的 作 业 的 项 目 后 ，选 择 "生产数量"。
HM520 Operation Handbook
3-7
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 查看作业及准备PCB文件
准备生产※Ⅱ
Step 5. 设 定 了 生 产 数 量 后 ，单 击 <确定>键。
不能在设备的MMI输入或更改生产数量。
Step 6. 单击<Download>键。
ㆍ PCB文件成功地下载到MMI时，下载键将显示为'Cancel Download'
ㆍ 在MMI打开已下载的PCB文件时，T-OLP不能取消该文件的下载作业。
HM520 Operation Handbook
3-8
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 打开PCB文件
准备生产※Ⅱ
生产
2.※打开PCB文件

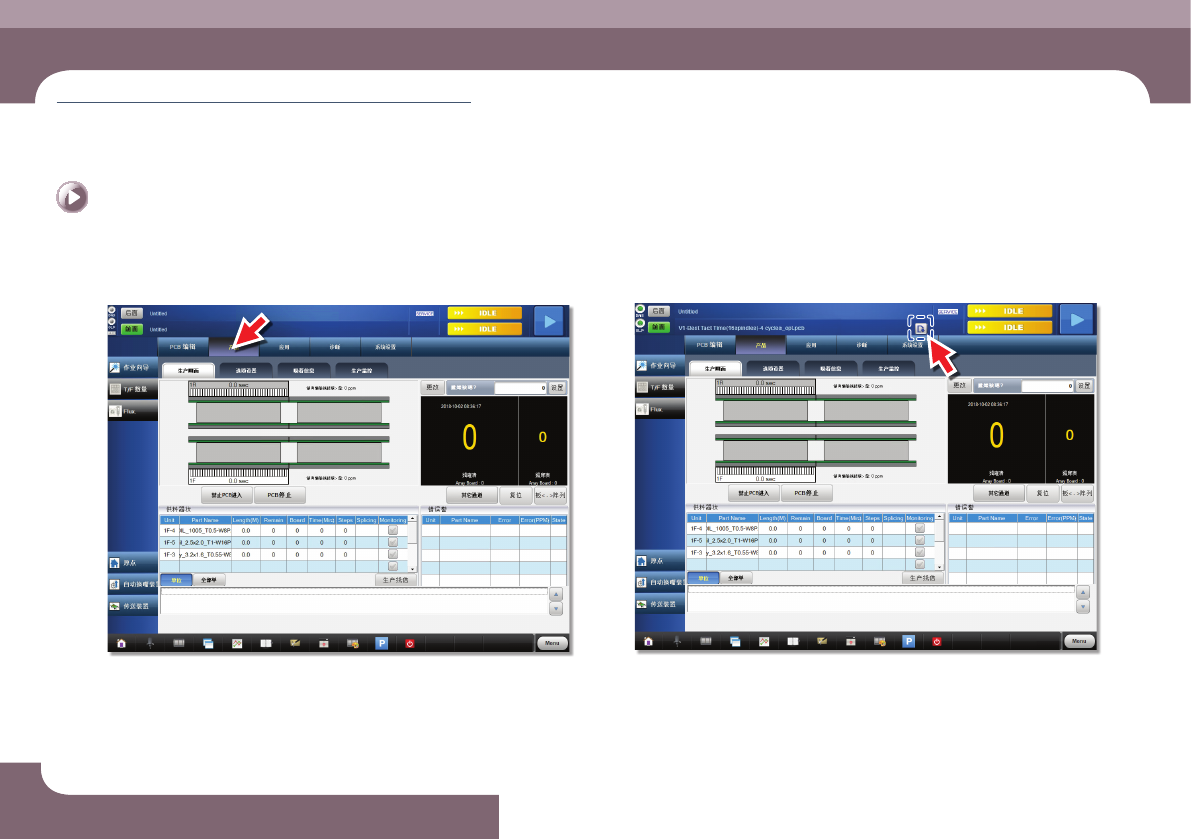

Step 1. 选择'生产'菜单。
ㆍ 显示'OP画面'画面。
Step 2. 单击画面上端中央的闪烁图标。
ㆍ 单击画面上端中央的闪烁图标时，将出现"PCB 下载"对话框。
