HM520 Operation Handbook
3-8
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 打开PCB文件
准备生产※Ⅱ
生产
2.※打开PCB文件
Step 1. 选择'生产'菜单。
ㆍ 显示'OP画面'画面。
Step 2. 单击画面上端中央的闪烁图标。
ㆍ 单击画面上端中央的闪烁图标时，将出现"PCB 下载"对话框。
HM520 Operation Handbook
3-9
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 打开PCB文件
准备生产※Ⅱ

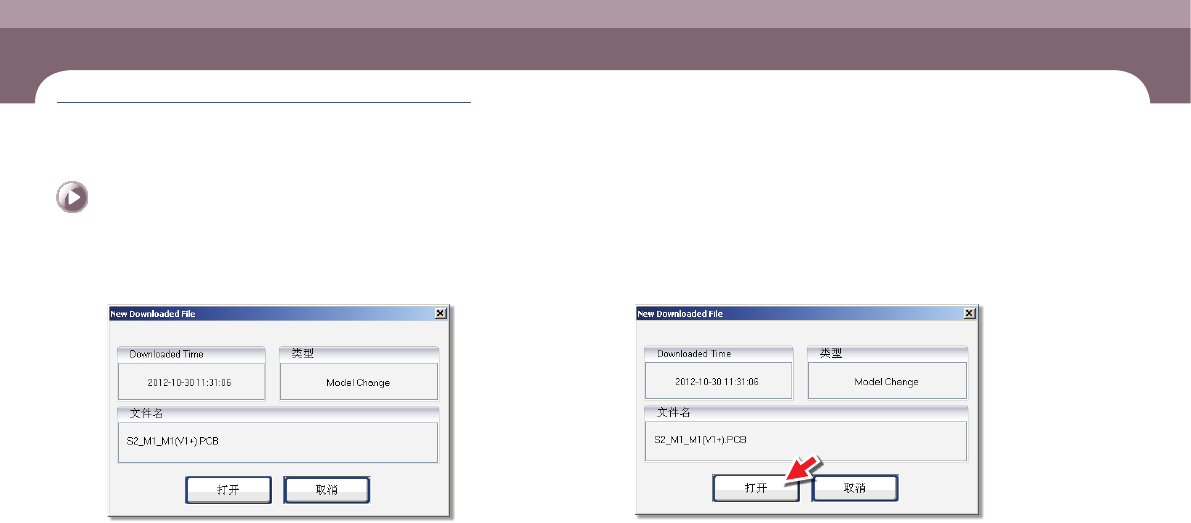

Step 3. 查看即将下载的PCB文件信息。
ㆍ 查看即将在T-Solution下载的PCB文件的信息。
Step 4. 单击<打开>键。
ㆍ 单击<打开>键，就能载入从T-Solution下载的PCB文件。
HM520 Operation Handbook
3-10
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 打开PCB文件
准备生产※Ⅱ
生产

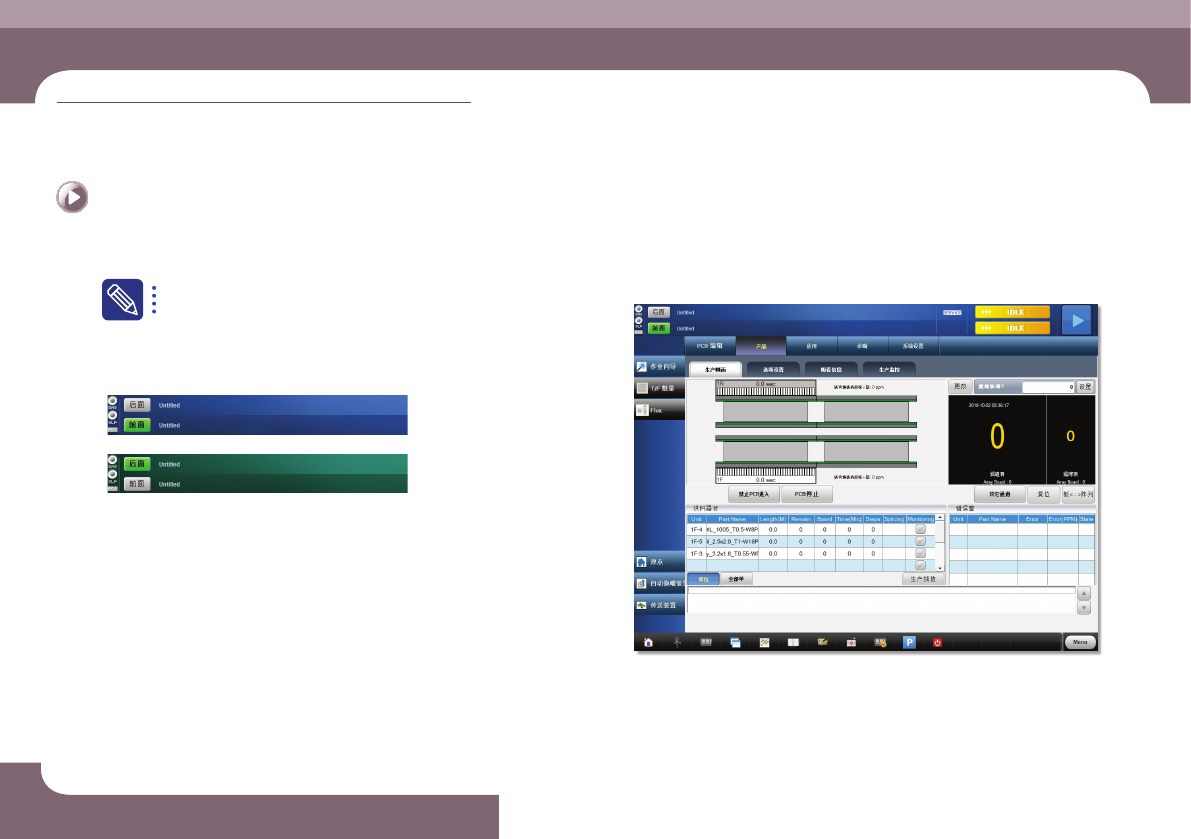

可以在正面通道与背面通道打开不同的PCB文件后生产不同的PCB。
在MMI上端左边的<前面>键被选择为绿色的状态下，可以对正面通道进
行PCB文件的打开、创建及编辑等作业。
需要对背面通道进行PCB文件的打开、创建及编辑作业时，选择灰色的<
后面>键。<后面>键将会变成绿色。
Step 5. 打开PCB文件完毕。
ㆍ PCB文件载入完毕后的画面。
