HM520 Operation Handbook
3-15
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > ANC块的安装
准备生产※Ⅱ
Step 4. 更换ANC块。
1
2
Step 5. 在ANC孔上配置吸嘴。
ㆍ 如果有吸嘴配置完毕的ANC块，则按照悬臂设定内容安装ANC块。
ㆍ 否则，参考ANC对话框的吸嘴配置形状后，以手动方式配置吸嘴并且与实际ANC的
吸嘴配置维持一致。
HM520 Operation Handbook
3-16
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 安装顶块(Backup Pin)
准备生产※Ⅱ
生产
6.※安装顶块(Backup Pin)
Step 1. 在MMI实行Gantry Parking。
Step 2. 打开正/背面的安全门(Door)。
注意
在清除Backup Pin之前,必须按下EMG开关关闭伺服电机的电源后进
行作业。
Step 3. 按下"STOP"按钮。
Step 4. 按下"RESET"按钮。
HM520 Operation Handbook
3-17
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 安装顶块(Backup Pin)
准备生产※Ⅱ

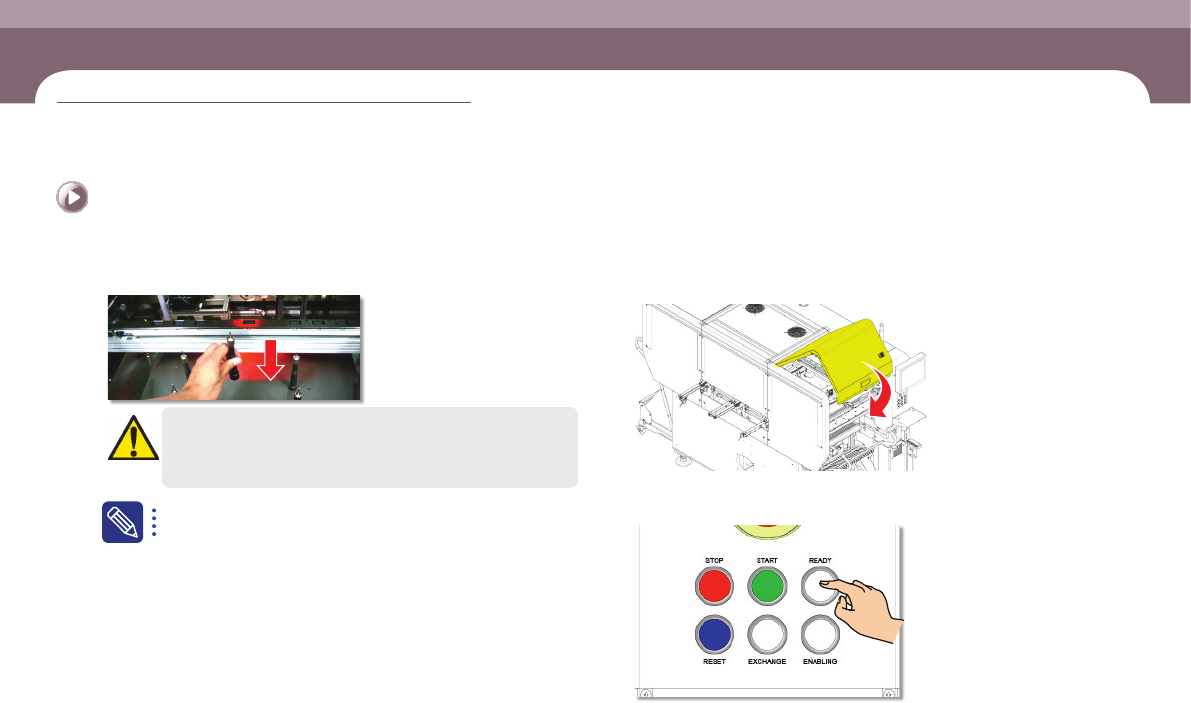

Step 5. 设置Backup Pin,使之支持PCB基板下部
注意
注意 请务必在BACKUP TABLE上升状态下设置Backup Pin。
关于顶块(Backup Pin)安装的详细内容，详见"设置Backup Pin" (第
6-5页)
Step 6. 关闭正面/背面安全门(Door)。
Step 7. 按'READY'按钮。
