HM520 Operation Handbook
3-20
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 检查位置及示教
准备生产※Ⅱ
生产
3. 检 查 吸 附点(Pickup Point)
Step 1. 检查供料器的吸附点
1
2
3
① 在"PCB 编辑"菜单选择"喂料器"子菜单。
② 单击
<
站位移动
>
键后，以
<
喂料器移动
>
键转换。
③ 单击
键检查所安装的供料器的吸附点。
④ 检查了当前供料器底座的吸附点后，单击
<
单位
>
领域的箭头型键，使用同一方式检
查安装在其它供料器底座上的供料器的吸附点。
⑤ 针对带式供料器以外的其它供料器也需要检查吸附点。
Step 2. 吸附点示教。
如果当前设定的供料器的吸附点不正确，重新示教吸附点。
HM520 Operation Handbook
3-21
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
准备生产 Ⅱ > 检查位置及示教
准备生产※Ⅱ
4. 检 查贴 装点( Placement Point)

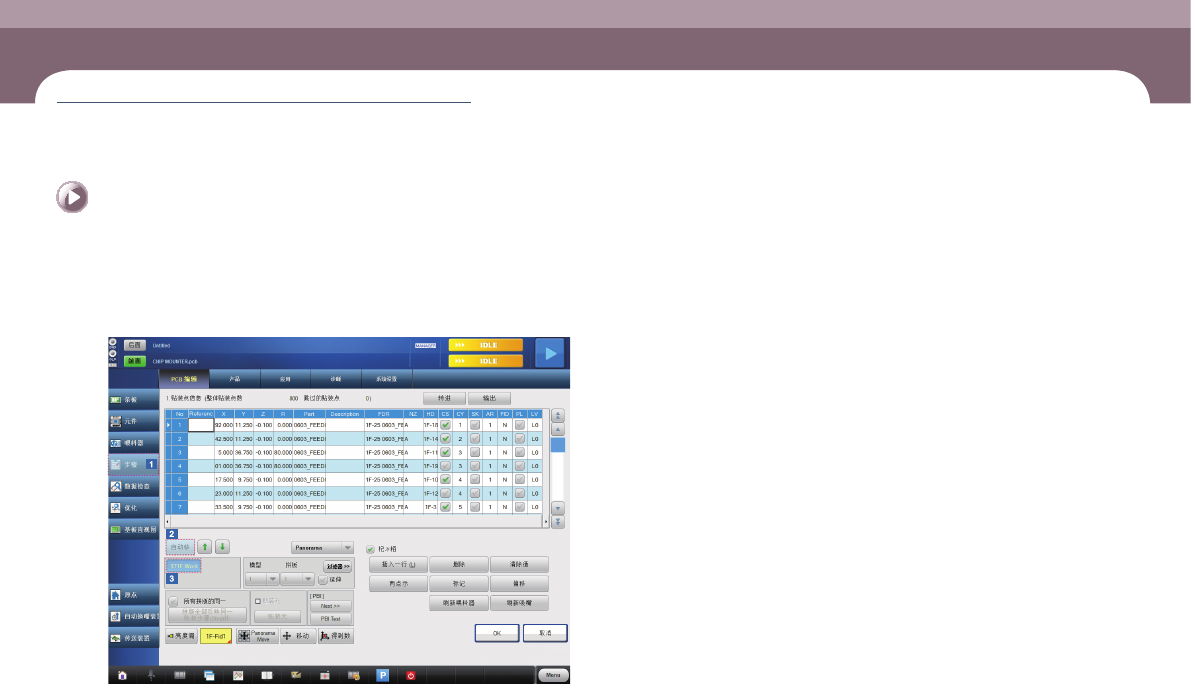

Step 1. 检查PCB的贴装点
2
1
3
① 在"PCB 编辑"菜单选择"步骤"子菜单。
② 单击
<AutoMove>
键检查贴装点的位置。
③ 检查了当前作业工作站的贴装点后，单击
<
工作站
>
领域的组合框后选择其它作业
工作站。
④ 使用同一方式对其它作业工作站的贴装点进行贴装点检查作业。
Step 2. 贴装点示教。
如果当前设定的贴装点不正确，重新示教贴装点。
HM520 Operation Handbook
3-22
第 3 章
本Chapter主要介绍生产作业顺序。
生产
Cutting-edge Modular Mounter
生产 > 开始生产
生产
生产
1.※开始生产
Step 1. 选择'生产'菜单
① 选择
<Start>
键
Step 2. 同时按'start' 和'Enabling'
注意
必须确认设备周围是否有工作人员后开始生产
生产
