结束生产及更改作业
第 5 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
5-6
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
Changing Jobs > 卸载供料器
Changing※Jobs
结束生产及更改作业
Step 5. 用剪刀剪断上盖塑料。 Step 6. 举起料带导件后拿掉挂在链轮上的料带，然后通过料带引入口清
除。
结束生产及更改作业
第 5 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
5-7
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。

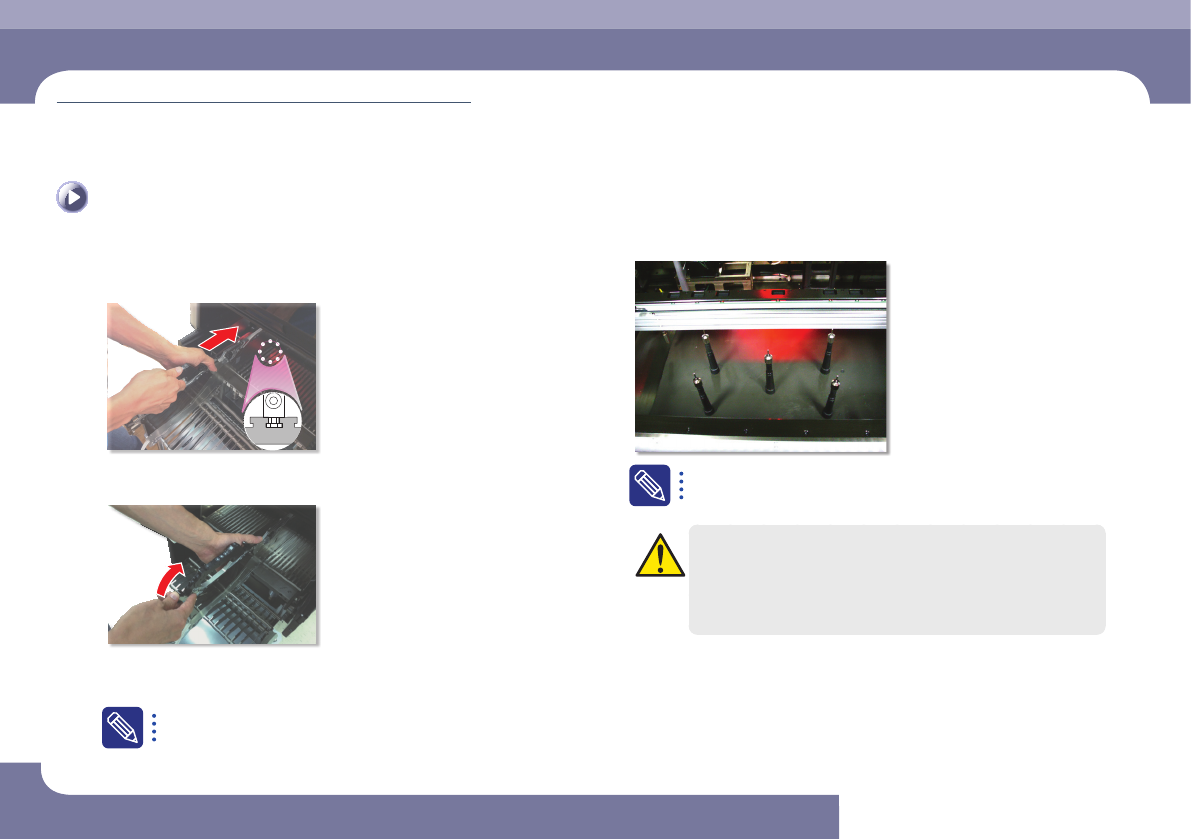

Changing Jobs > 清扫供料器底座
Changing※Jobs
3.※清扫供料器底座
利用所提供的刷子或小刷子清除供料器底座上表面与插槽(Slot)上的芯片或杂质。
4.※清除顶针(Backup※Pin)
必须在"系統ANC管理"对话框单击<放置全部吸嘴>键后让贴装头的吸嘴
夹持器上所插入的吸嘴返回ANC的指定孔上。
警 告
清除顶针(Backup Pin)之前，必须关闭设备的电动机电源后进行作业。
5.※卸料盒的清扫及废弃料带/乙烯膜的清除
回收卸料盒的元器件后清扫干净。然后把料带剪切机的废乙烯膜收纳盒清扫干净。
6.※打开PCB文件及确认工作
下载新的PCB文件。
确认新的PCB的生产目标。
确认新PCB的生产目标。详细内容, 详见"1. 业务检查(业务交班的30分
钟前)" (第3-1页)
结束生产及更改作业
第 5 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
5-8
本Chapter介绍结束生产的方法、转换到新作业的方法、生产完毕后关闭(OFF)设备电源并且整理设备周边的方法。
Changing Jobs > 供料器/吸嘴的安装及元器件的订货
Changing※Jobs
结束生产及更改作业
7.※供料器/吸嘴的安装及元器件的订货
Step 1. 在相应 插 槽(Slot)上固定供料 器。
Step 2. 固定夹持器(Grip)。
参考PCB上的供料器配置后在相应的插槽上安装供料器，参考ANC的吸嘴配置后以手动
方式把吸嘴配置到ANC的孔。事先掌握可能耗尽的元器件后进行元器件订货作业。
详细内容, 详见"3. 供料器/吸嘴的安装及元器件的订货" (第3-4页)
8.※重新设置Backup※Pin
关于Backup Pin配置的详细内容清参阅 详见详见"设置Backup Pin" (
第6-5页)
注 意
必须在Backup Table上升的状态下安装顶块(Backup Block)。
如果是双面基板，Backup Pin的配置不正确时讲无法准确地贴装或者实
际贴装的元器件可能破损。
必须准确地调整顶针(Backup Pin)位置。
