其他检验及已耗尽元器件的更换 第 6 章 C utting-edge Modular Mounter HM520 Ope rati on Handbook 6-5 本 Chapter 介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。 设置Ba cku p Pin > 决 定Ba ck up Pin的 位 置 设置Backup※Pin 1. ※ 决定 Bac kup ※ Pin 的位置 避开 PCB 的 Hole 布置 Bac…
其他检验及已耗尽元器件的更换
第 6 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
6-4
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
检验Feeder > 设置部件的Pickup的高度
检验Feeder
其他检验及已耗尽元器件的更换
7.※设置部件的Pickup的高度
ㆍ 选择MMI的 PCB 编辑> Feeder Z Pickup ，设置部件的Pick-up 高度。
Reference
Surface
Z = 0
Paper Tape
Frame
Embossed Tape
Tape Guide
Z > 0
Z < 0
检验事项
ㆍ 设置部件的Pick-up 的高度时，通过Paper Tape供应的部件的Pick-up
高度和通过Emboss Tape供应的部件的Pick-up 高度将会有所不同。
请参照左图设置部件的Pick-up高度。
Tape Feeder Tape Type Z
8 mm Paper / PE
元件厚度
8 mm Emboss
-※0.2※
(如果是特殊元件，则手动示教)
12 mm以上 Emboss
-※0.2※
(如果是特殊元件，则手动示教)
8.※封带的安装
ㆍ 根据带式供料器的种类及元件选择封带(Cover Tape)的安装方式。
分类
在后方slit安装料带(tape)
在前方slit安装料带(tape)※
0402※chip
X O
2Pin※Diode
X O
8※mm※
Feeder
O※
Δ
12※mm※
Feeder
Δ※
O
16 mm以上
Δ※
O
24 mm以上
-※
O
范例
X：禁止适用
O : 鼓励适用
Δ : 可以适用
- : 无关
其他检验及已耗尽元器件的更换
第 6 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
6-5
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 决定Backup Pin的位置
设置Backup※Pin

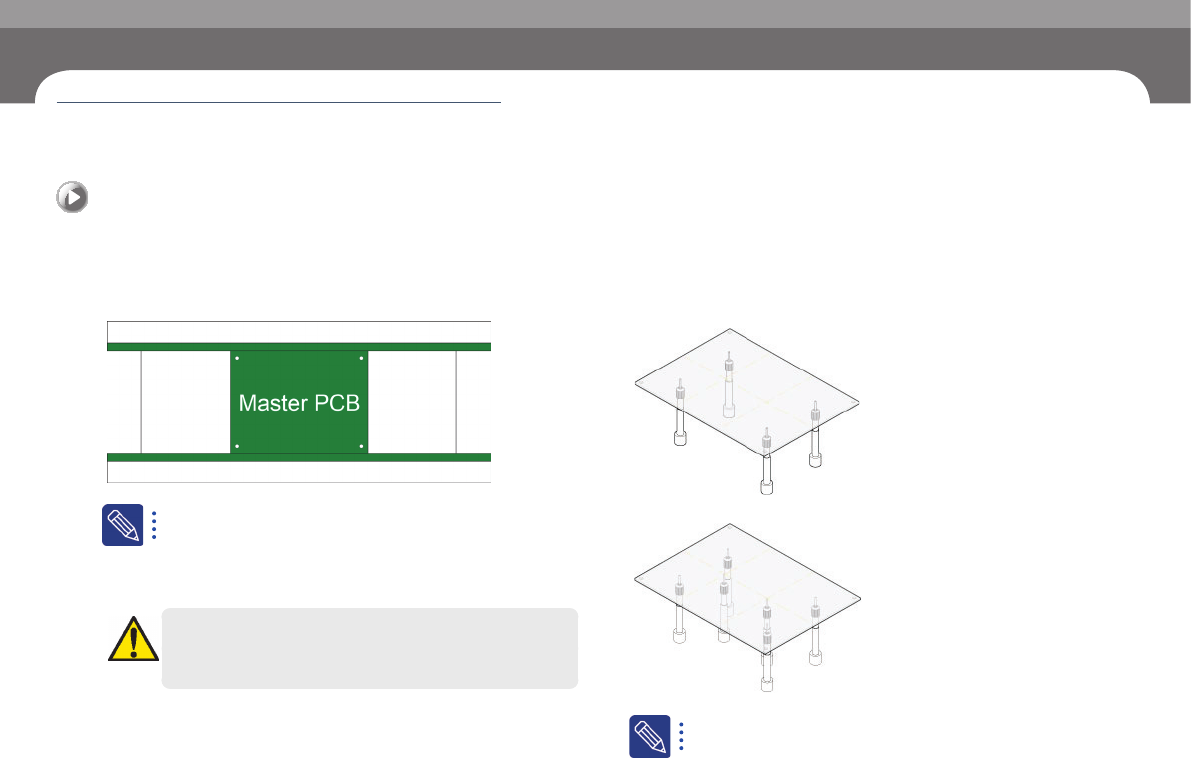

1.※决定Backup※Pin的位置
避开PCB的Hole布置Backup Pin。
Step 1. 在Conveyor上装入Master PCB
制作Master PCB
ㆍ 以防止Backup Pin和部件之间的相互干涉为目的
ㆍ 两面装备PCB时,将制作一个在底面安装部件的方挖个小孔的Master
PCB。
警 告
请务必关闭电动机电源后除去Backup Pin。
手或身体的一部分碰到头部可能受到严重损伤。
Step 2. 布置Backup Pin
① 以扁平的PCB 的两个侧面为中心布置Backup Pin
② 在
PCB
中心领域
,
安装点聚集的地方布置
Backup
Pin
决定Backup Pin的个数
ㆍ 宽度为200mm的PCB时一般6个
设置
Backup
※
Pin
其他检验及已耗尽元器件的更换
第 6 章
Cutting-edge Modular Mounter
HM520 Operation Handbook
6-6
本Chapter介绍带式供料器的使用注意事项及元器件耗尽时的对应措施。
设置Backup Pin > 设置Backup Pin的高度
设置Backup※Pin
其他检验及已耗尽元器件的更换

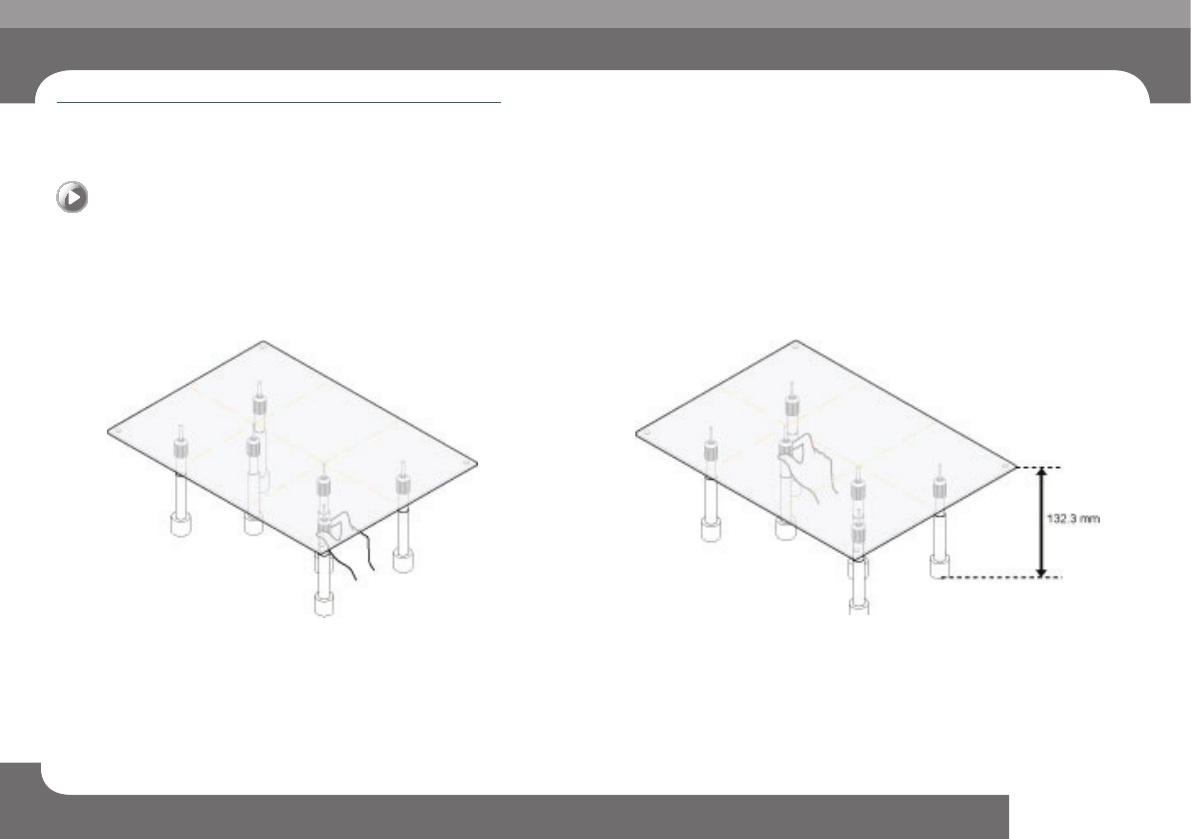

2.※设置Backup※Pin的高度
在Conveyor上固定Master PCB之后,设置Backup Pin的高度(Backup
Pin高 度 ：通 常 为 132.3mm)
Step 1. 设置两边Backup Pin
Backup Pin的高度设置成PCB的两边Side和Backup Pin相互靠拢。
Step 2. 设置中央Backup Pin的高度
以两边Side的Backup Pin高度为基准,设置PCB中央部位的 Backup Pin的高度。
