设备各部分名称
第 1 章
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Cutting-edge Modular Mounter
HM520 Operation Handbook
1-1
设备各部分名称
第 1 章
设备概要
设备各部分名称
本Chapter介绍主机、SMVision窗口以及MMI(Man-Machine Interface)。
1.※设备前面
安全门
前面LCD显示器
电源开关
Keyboard
前面操作面板
对接台车
(Docking Cart)
Signal Light
2.※设备后面
后面LCD显示器
后面操作面板
Air Module
操作面板
第 1 章
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Cutting-edge Modular Mounter
HM520 Operation Handbook
1-2
操作面板
设备概要
选择Jog速度
切换Jog、
Outline模式
选择动作对象
指示各轴的移动或
旋转方向
图像放大
图像缩小
图像1:1
Jog 功能未激活
操作面板
第 1 章
本Chapter介绍设备、操作面板及MMI(Man-Machine Interface)。
设备概要
Cutting-edge Modular Mounter
HM520 Operation Handbook
1-3

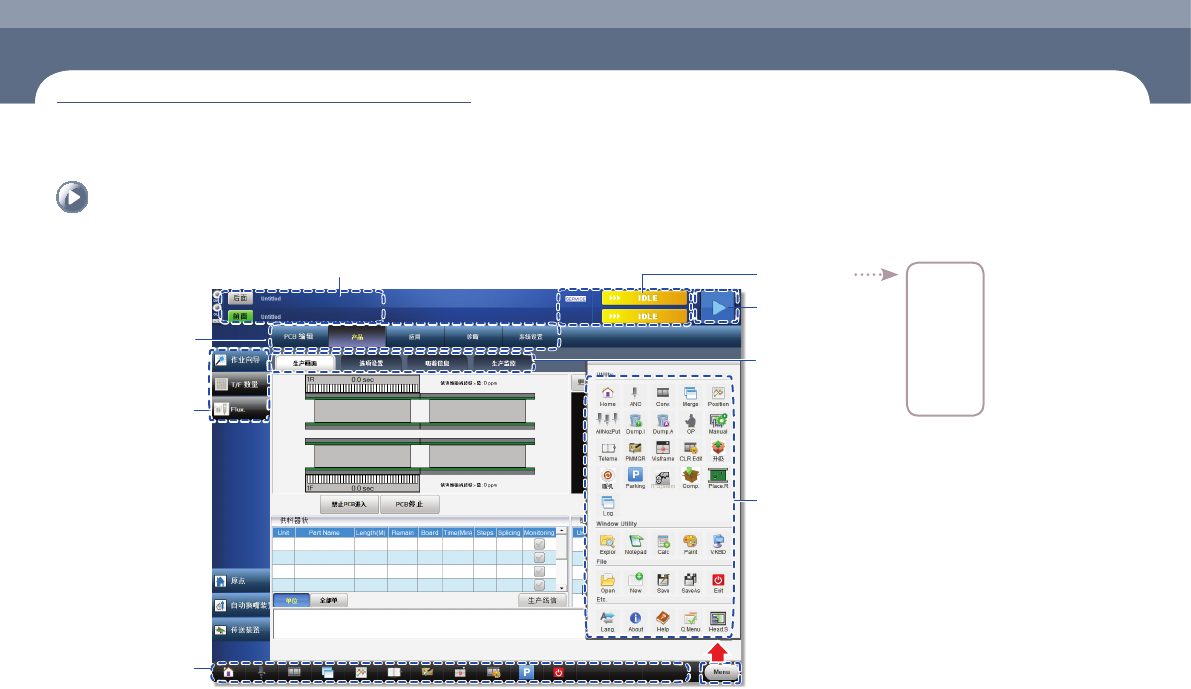

MMI 构成画面 > 基本MMI的构成画面
MMI※构成画面
1.※基本MMI的构成画面
子菜单工具栏
显示正在生厂中的PCB文件名
主菜单工具栏
收藏夹菜单工具条
显示当前状态下设
备的状态
START/STOP键
其它菜单
● IDLE
● RUN
● FREEZE
● ADJUST
● WAIT
● PAUSE
● EMER
子菜单的选项卡对话窗口
MMI
※构成画面
