每吸取 150,000 次 或者吸取异常时 清扫吸嘴内部( H08M(Q) 工作头) 吸嘴 8 H08M/H08MQ 工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。 吸嘴的各个位置 用气枪清除灰尘。 请更换过滤器。 更换过滤器 吸嘴的各个位置 用气枪清除灰尘。 请更换过滤器。 更换过滤器 ) ＜φ为2.5以下的吸嘴＞ ＜φ为3.7以上的吸嘴＞ 关于更换方法请参考《 NXTII 机械手册》 -「…
7
每吸取150,000次
或者吸取异常时

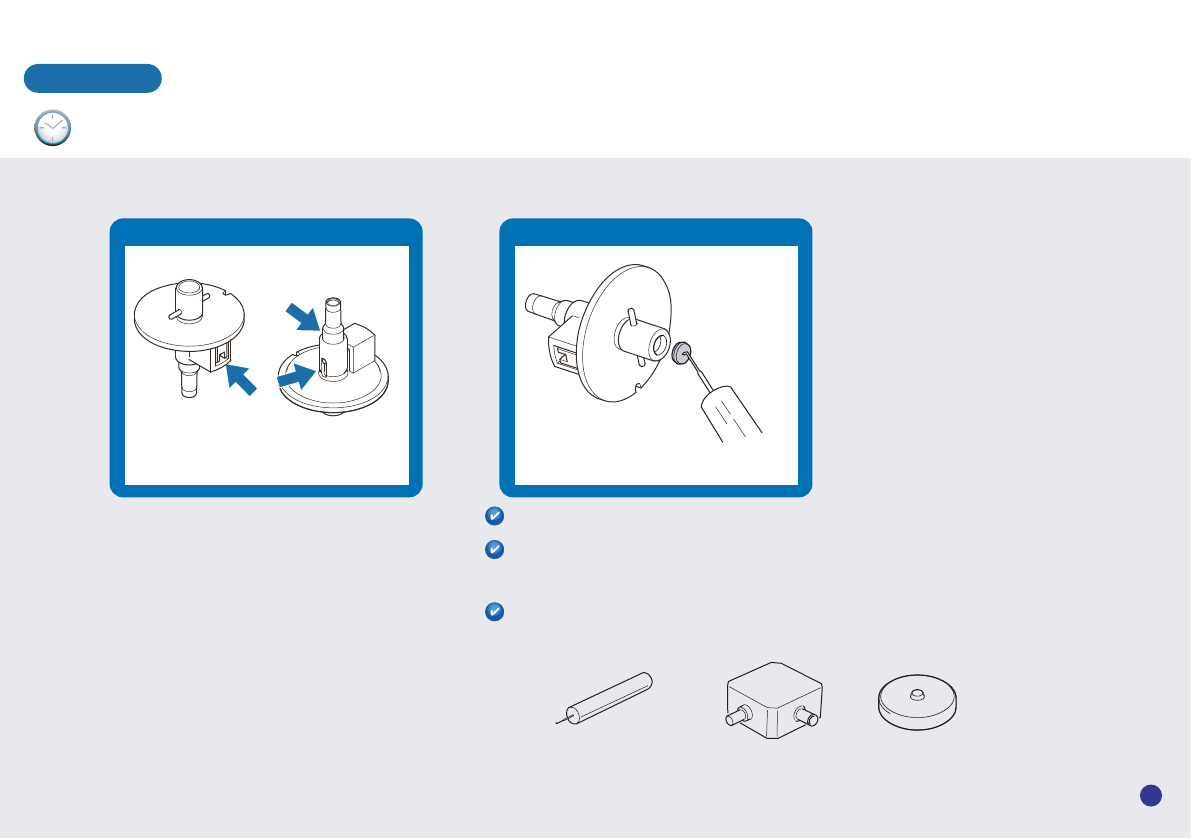

清扫吸嘴(H04/H04S(F)工作头)
吸嘴
吸嘴各处
H04/H04S(F)工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。
使用气枪吹气除尘 更换过滤器
过滤器未沾染污垢时，不需要执行此项作业。
过滤器的更换作业需要专用治具。
更换过滤器
过滤器取出治具
PM0GLZx
橡胶垫用吸嘴过滤器安装治具
2MGKNJ00050x
过滤器插入治具
AB164xx
更换方法的详细内容请参照《NXTII 机械手册》
「6. 预防保养」-「H04/H04S/H04SF工作头用带过滤器吸嘴的清扫和过滤器的更换」。
每吸取150,000次
或者吸取异常时

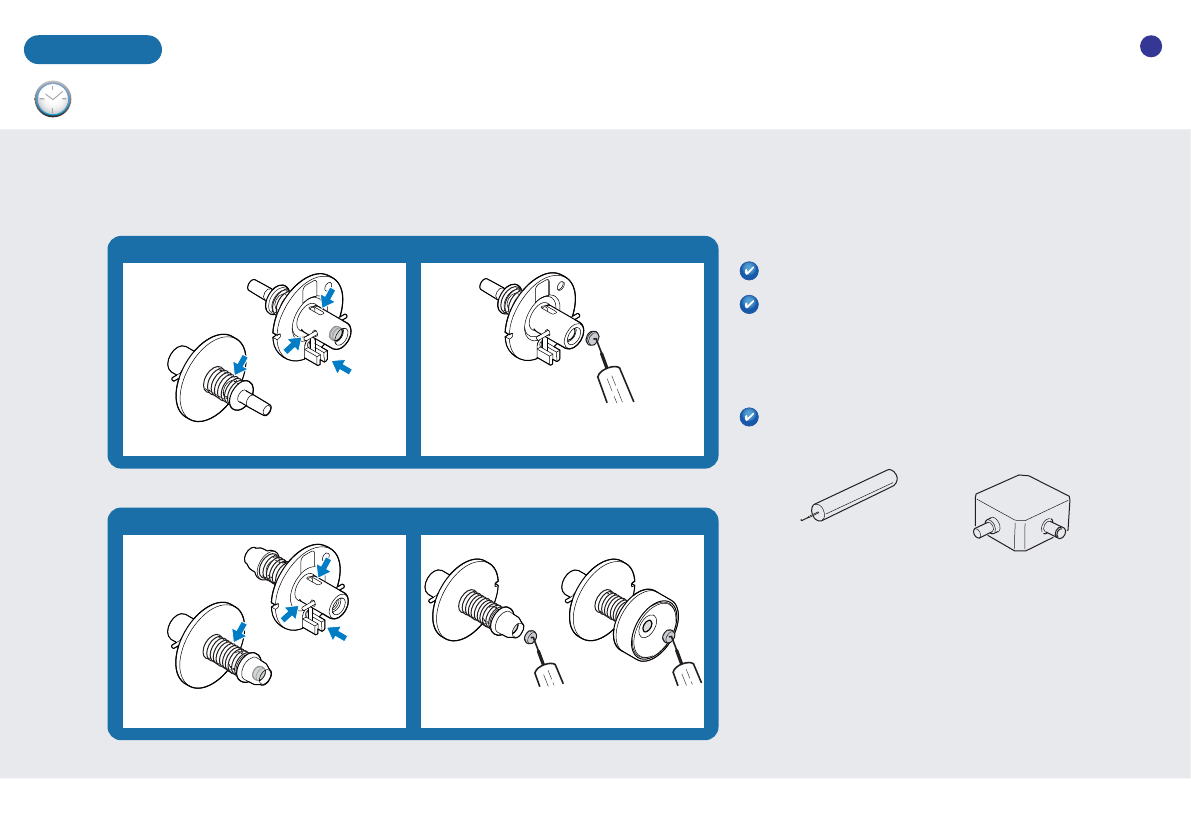

清扫吸嘴内部(H08M(Q)工作头)
吸嘴
8
H08M/H08MQ工作头的吸嘴除了需要执行前一页的吸嘴内部清扫之外，还需要执行以下作业。
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
吸嘴的各个位置
用气枪清除灰尘。 请更换过滤器。
更换过滤器
)
＜φ为2.5以下的吸嘴＞
＜φ为3.7以上的吸嘴＞
关于更换方法请参考《NXTII 机械手册》
-「6.保养」-「清洁用于H08M/H08MQ工作头的带过
滤器型吸嘴和过滤器更换」。
如果过滤器没有被污染，则无需此作业。
更换过滤器时需专用治具。
过滤器拆卸治具
PM0GLZx
过滤器插入治具
AB164xx
电路板搬运异常时
附着了助焊剂时

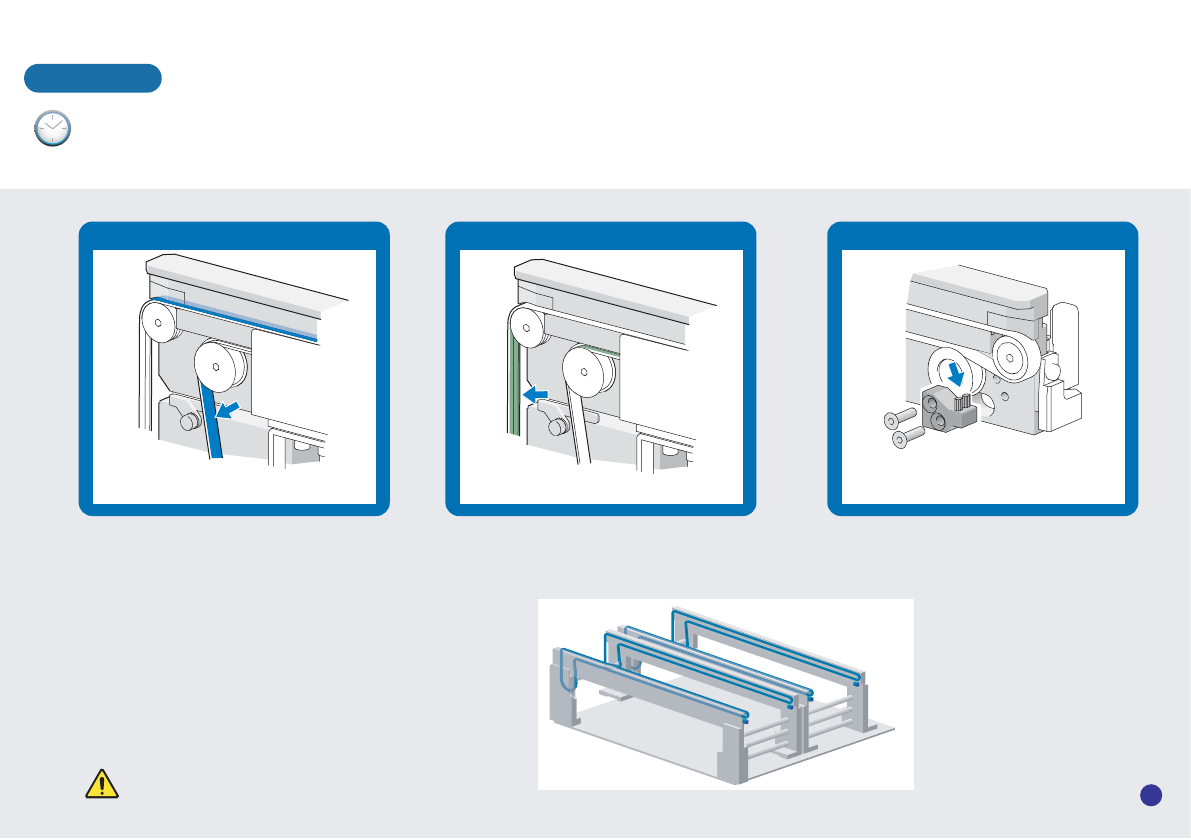

清扫搬运轨道传送带
搬运轨道
作业前请切断机器的主电源。
使用吸尘器吸取污垢。使用浸蘸了工业酒精的布擦拭。 使用浸蘸了润滑油的布薄涂。
șȫȈǯȪȸȊ
除去毛刷上附着的污垢
电路板搬运面
用布擦去污垢
传送带反面
涂敷Biral T&D
