每 12,000 小时 ( 1 年 6 个月周期) 向驱动部加油 H01, H02(F) 工作头 13 Q 轴 齿轮 Z 轴 滚珠丝杆 Z 轴 导轨 涂敷 Mobilith SHC460WT 涂敷 Daphne Eponex No.2 涂敷 Daphne Eponex No.2 需要预先从机器上取下工作头。 详细内容请参照《 NXTII 机械手册》 「 5. 基本操作」-「贴装工作头的拆除/安装」。 Q1, Q2 轴 齿轮 Z1, Z2…
M6-2：4处
M3-2：2处
每12,000小时
(1年6个月周期)

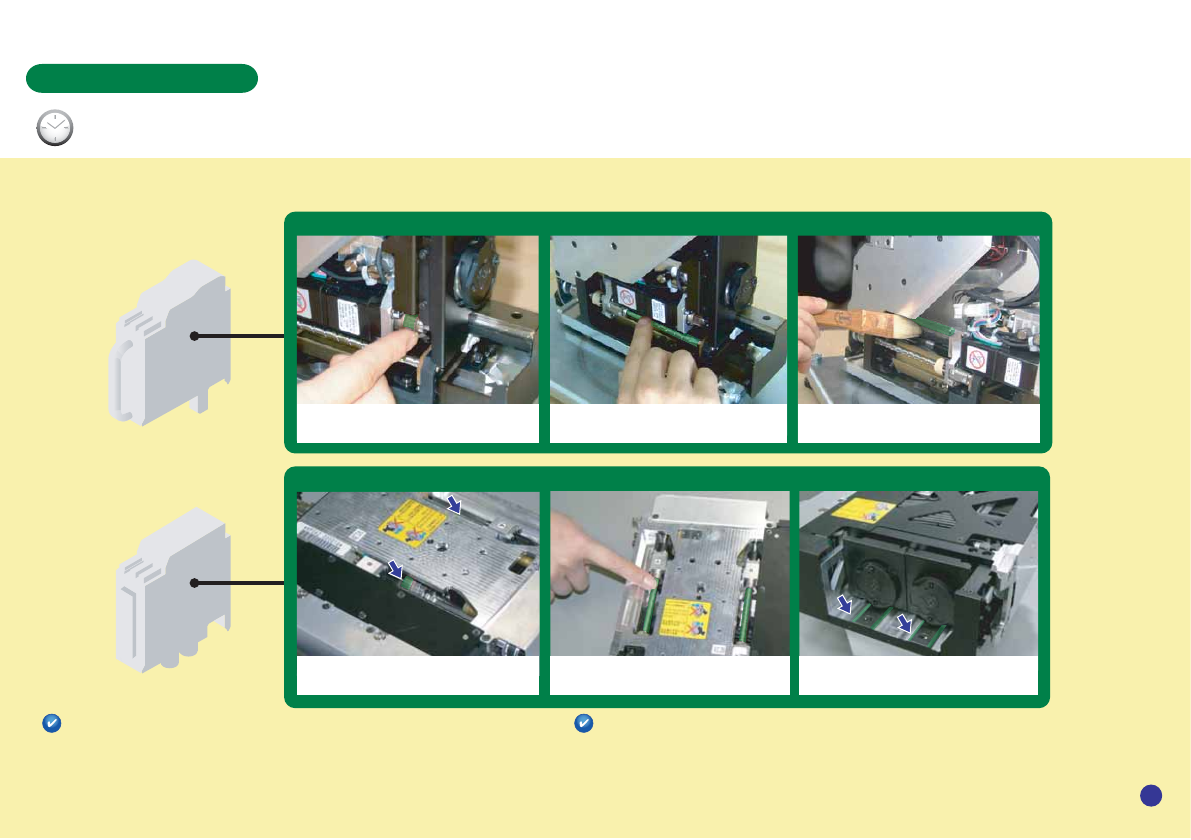

为导轨加油
废料带处理单元
12
废料带处理单元的切刀非常危险。
在搬运或清扫时请注意手指不要接近。
需要预先从机器上取下废料带处理单元。
详细内容请参照《NXTII 机械手册》「8.部件的更换」-「废料带处理单元的更换」。
导轨
润滑油嘴
注入Daphne Eponex No.2
加油量如下所示。请注入适量润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
导轨: 0.19cc/1个
(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6cc/1次)
每12,000小时
(1年6个月周期)

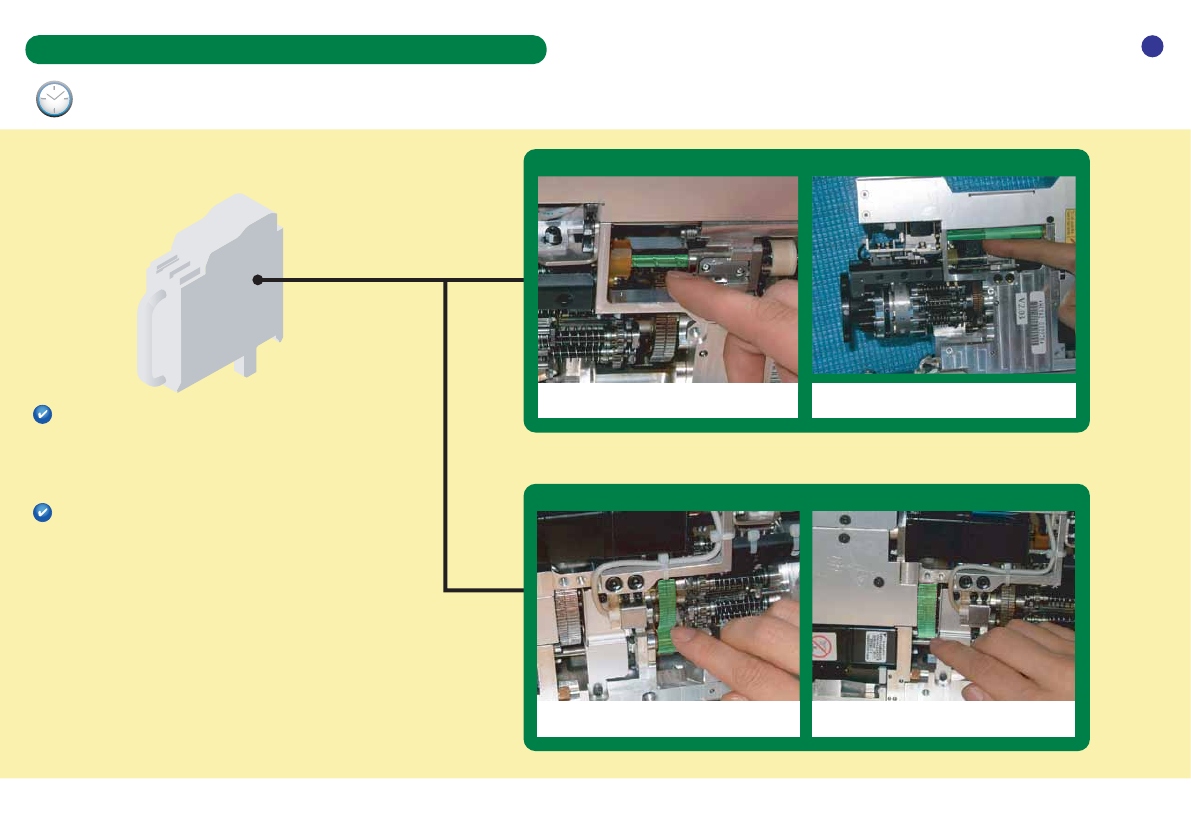

向驱动部加油
H01, H02(F)工作头
13
Q轴 齿轮
Z轴 滚珠丝杆
Z轴 导轨
涂敷Mobilith SHC460WT
涂敷Daphne Eponex No.2
涂敷Daphne Eponex No.2
需要预先从机器上取下工作头。
详细内容请参照《NXTII 机械手册》
「5.基本操作」-「贴装工作头的拆除/安装」。
Q1, Q2轴 齿轮 Z1, Z2轴 滚珠丝杆 Z1, Z2轴 导轨
涂敷Mobilith SHC460WT
涂敷Daphne Eponex No.2
H01
H02(F)
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮：0.1cc
Z轴滚珠丝杆：0.117cc
Z轴导轨：0.292cc
Q1, Q2轴齿轮：0.1cc
Z1, Z2轴滚珠丝杆：0.117cc
Z1, Z2轴导轨：0.292cc
每12,000小时
(1年6个月周期)
向驱动部加油
14
需要预先从机器上取下工作头｡
详细内容请参照《NXTII 机械手册》
「5.基本操作」-「贴装工作头的拆除/安装」。
Z轴 滚珠丝杆 导轨轴
涂敷Daphne Eponex No.2涂敷Daphne Eponex No.2
(*1)
(*1)对H04S(F)工作头涂敷NS7或者MULTEMP SRL。
Q轴 齿轮 R轴 齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Z轴滚珠丝杆：0.082cc
<H04>
<H12/H12S(Q)><H08(Q)>
导轨轴：0.078cc
Q轴齿轮：0.18cc
R轴齿轮：0.26cc
Z轴滚珠丝杆：0.082cc
<H04S(F)>
导轨轴：0.078cc
Q轴齿轮：0.18cc
R轴齿轮：0.26cc
Z轴滚珠丝杆：0.07cc
导轨轴：0.059cc
Q轴齿轮：0.138cc
R轴齿轮：0.224cc
Z轴滚珠丝杆：0.07cc
导轨轴：0.063cc
Q轴齿轮：0.138cc
R轴齿轮：0.224cc
涂敷Mobilith SHC460WT
H04, H04S(F), H08(Q), H12, H12S(Q)工作头
