每 12,000 小时 ( 1 年 6 个月周期) 向机械阀加油 H08M(Q) 工作头 19 机械阀驱动用凸轮从动件 机械阀 涂敷 Daphne Eponex No.2 向 O 型圈涂敷 MDV235-ZB ( K3032K ) 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用棉棒等擦拭。 机械阀驱动用凸轮从动件： 0.004 cc O 型圈： 0.003 cc 请事先从机器上拆除工作头 ᳹ 详细内容请参照的《 NXT …

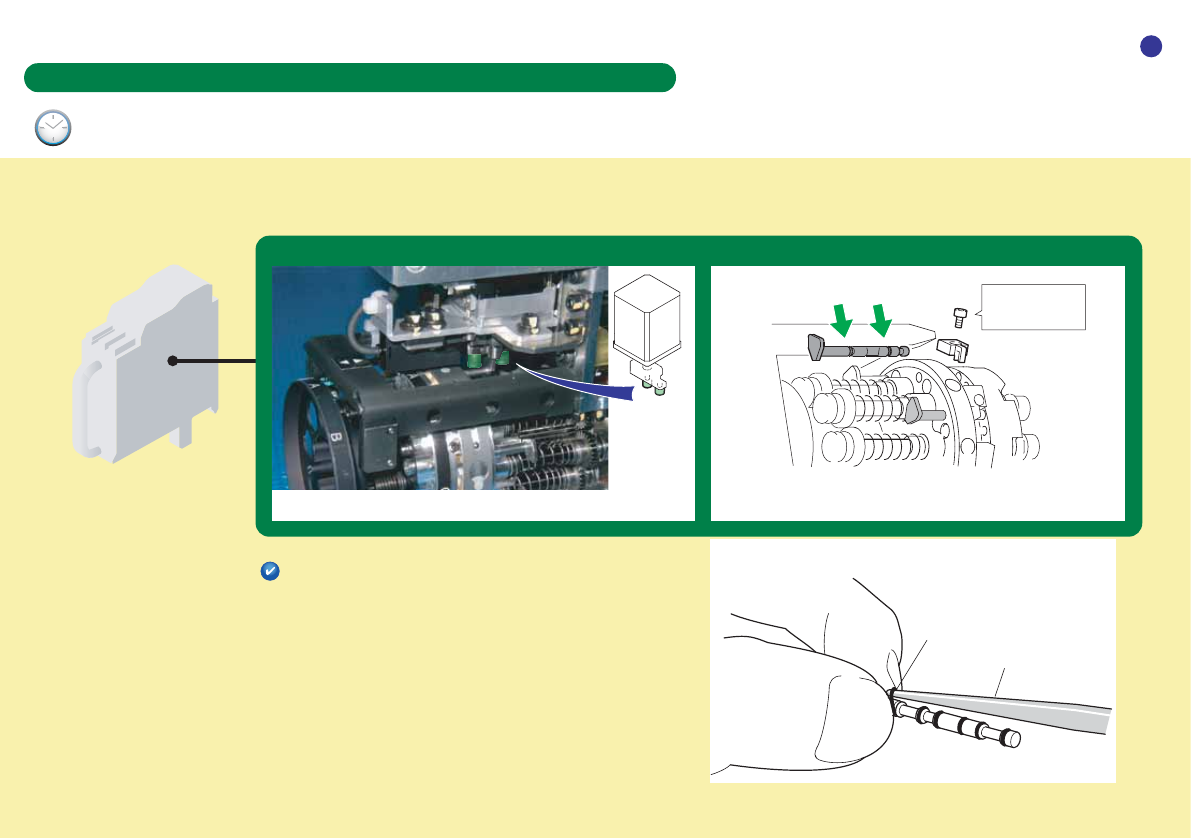

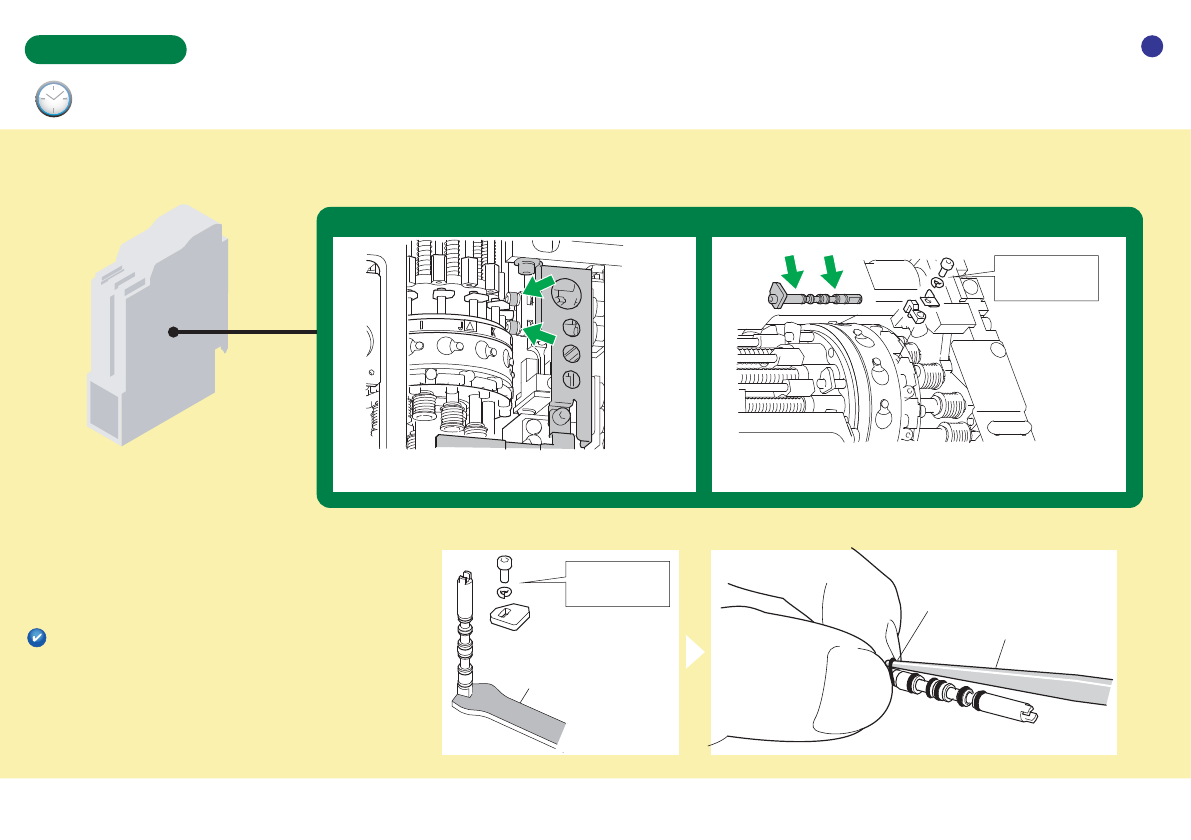

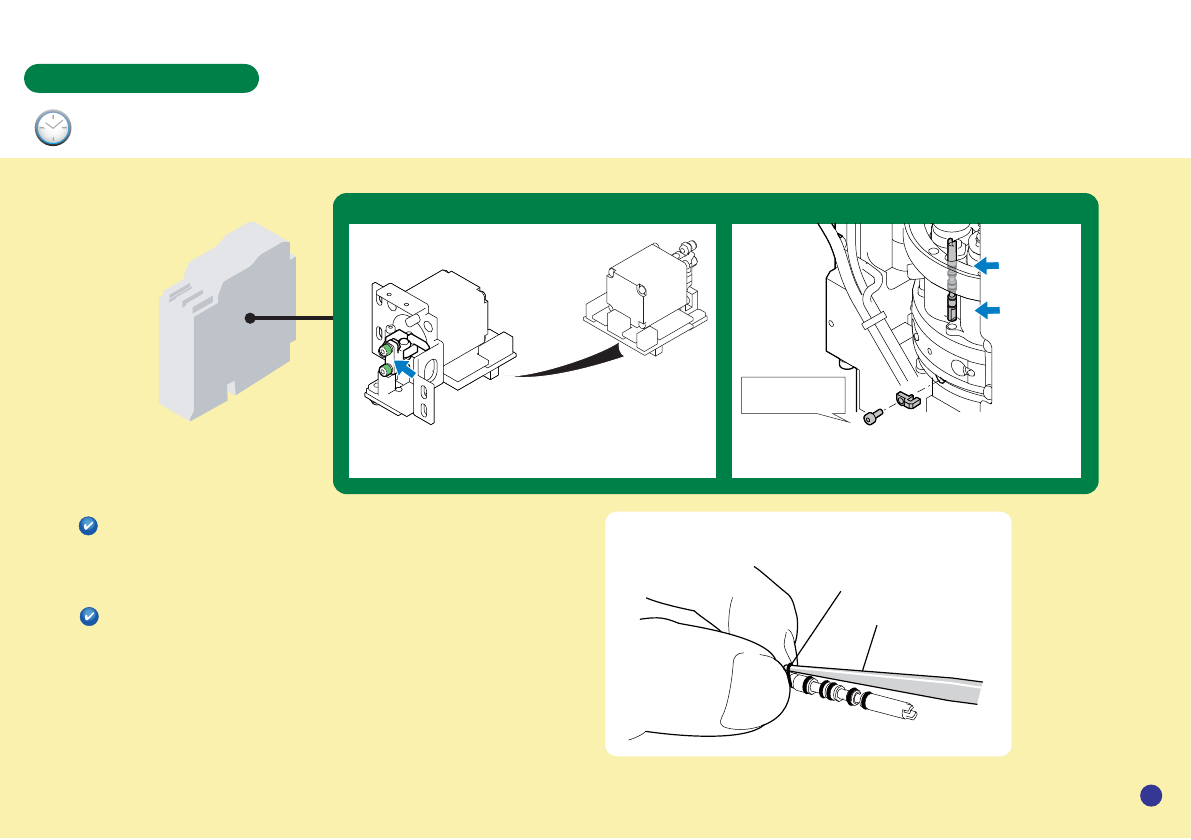

每12,000小时
(1年6个月周期)
向机械阀加油
18
机械阀驱动用凸轮从动件 机械阀
涂敷Daphne Eponex No.2
O型圈(6处)
O型圈(A5053C)
向O型圈涂敷MDV235-ZB(K3032K)
使用治具更换O型圈后，涂敷指定的润滑油。
紧固转矩
0.35 Nm
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
O型圈更换治具
(PM072M0)
机械阀驱动用凸轮从动件：0.005cc
<H04/H04S(F)>
<H08(Q)/H12/H12S(Q)/H12HS(Q)>
O型圈：0.003cc
机械阀驱动用凸轮从动件： 0.004cc
O型圈： 0.003cc
H04, H04S(F), H08(Q), H12, H12S(Q), H12HS(Q)工作头
每12,000小时
(1年6个月周期)
向机械阀加油
H08M(Q)工作头
19
机械阀驱动用凸轮从动件
机械阀
涂敷Daphne Eponex No.2
向O型圈涂敷MDV235-ZB(K3032K)
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
机械阀驱动用凸轮从动件： 0.004 cc
O型圈： 0.003 cc
请事先从机器上拆除工作头᳹
详细内容请参照的《NXT II机械手册》的
「5.基本操作」 -「贴装工作头的拆除/安装」。
使用治具更换O型圈后，涂敷指定的润滑油。
O型圈更换治具
ᲢPM072M0)
O型圈
ᲢA5053C)
O型圈(6处)
紧固转矩
0.35 Nm
每12,000小时
(1年6个月周期)
向机械阀加油
V12工作头
20
机械阀驱动用凸轮从动件 机械阀
涂敷Daphne Eponex No.2
O型圈(A5053C)
向O型圈涂敷MDV235-ZB(K3032K)
使用治具更换O型圈后，请涂敷指定的润滑油。
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
机械阀驱动用凸轮从动件： 0.004cc
O型圈： 0.003cc
O型圈更换治具
(PM072M0)
O型圈(6处)
紧固转矩
0.20 Nm
紧固转矩
0.16 Nm
治具扳手(PB00AYx)
