每 4,000 小时 ( 6 个月周期) 向 X 轴平型电缆、电缆承座加油 XY 机械手 45 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净的布擦拭。 请向平型电缆的表面和电缆与电缆之间涂敷润滑油。 M3-2, X 轴平型电缆和电缆承座： 1.0cc M6-2, X 轴平型电缆和电缆承座： 1.2cc 线性马达 线性标尺 筋板 请不要在距离筋板 50mm 的范围内涂敷润滑油。 请确认卷绕在平型电缆上的纤维胶带(银色…

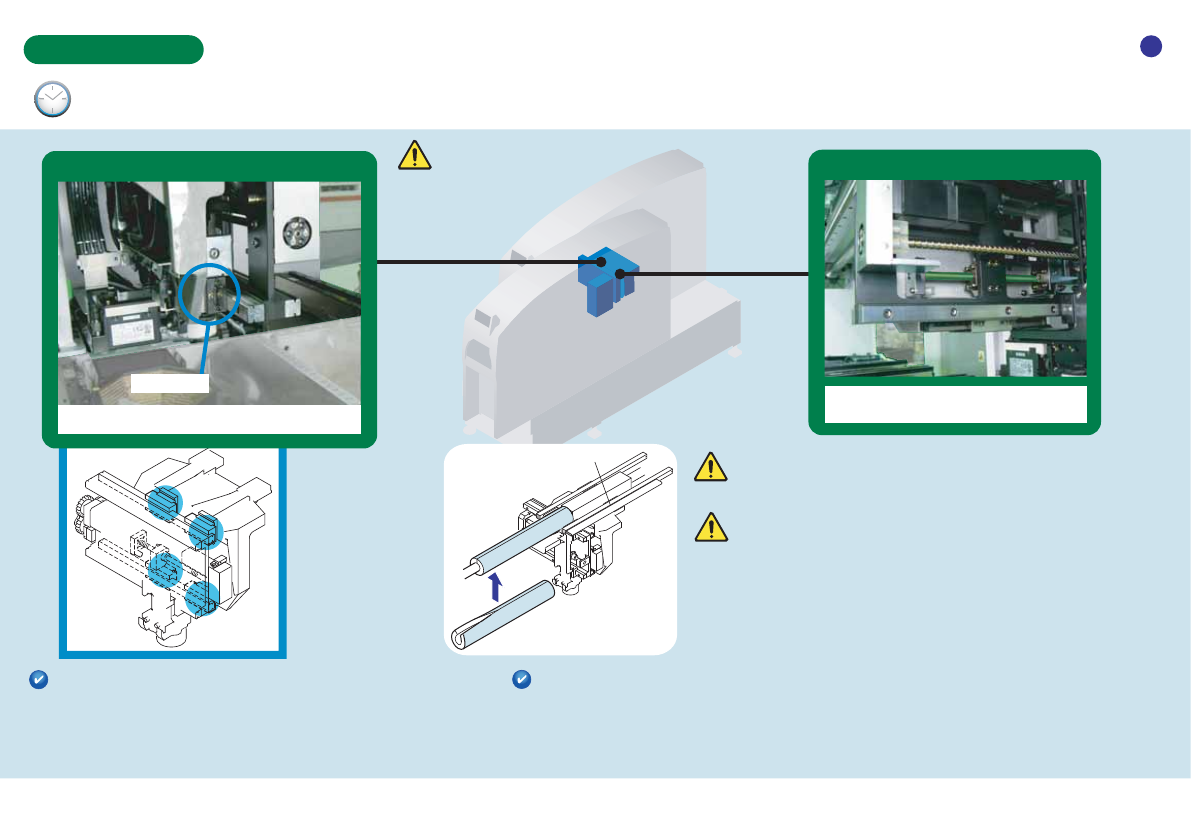

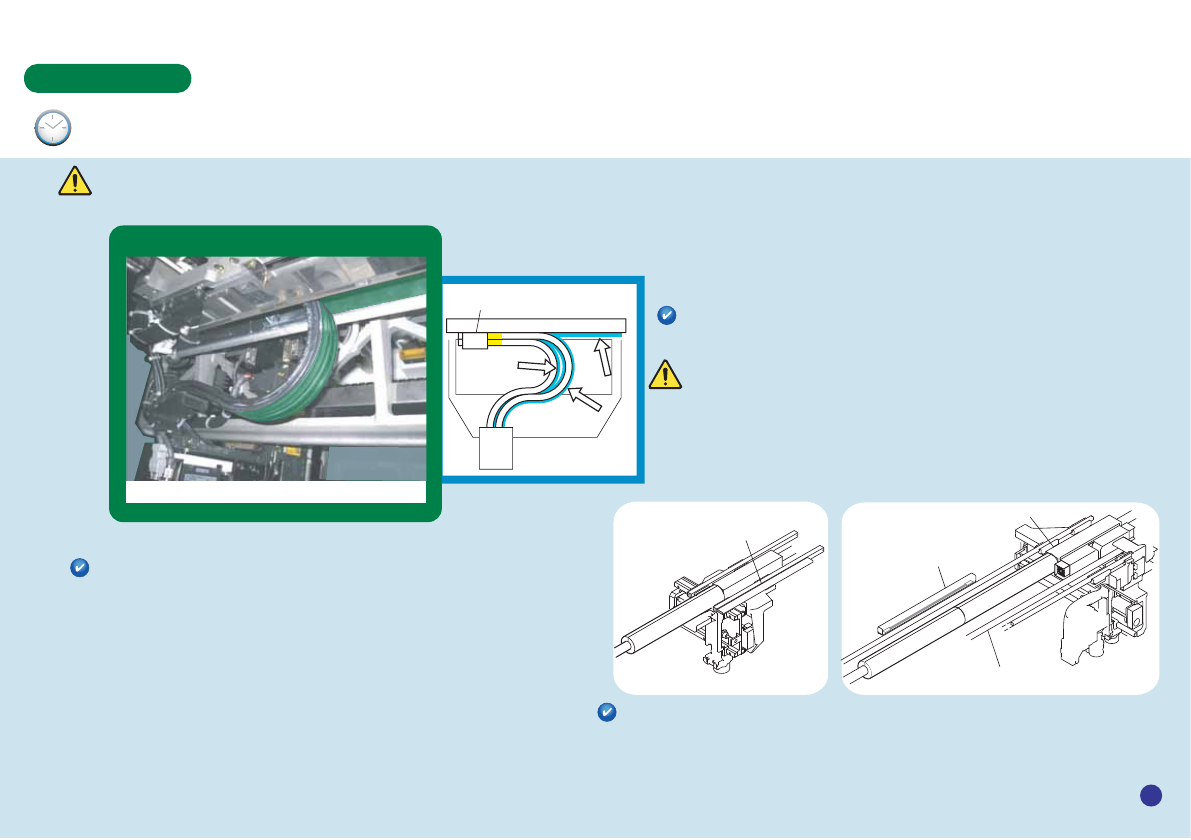

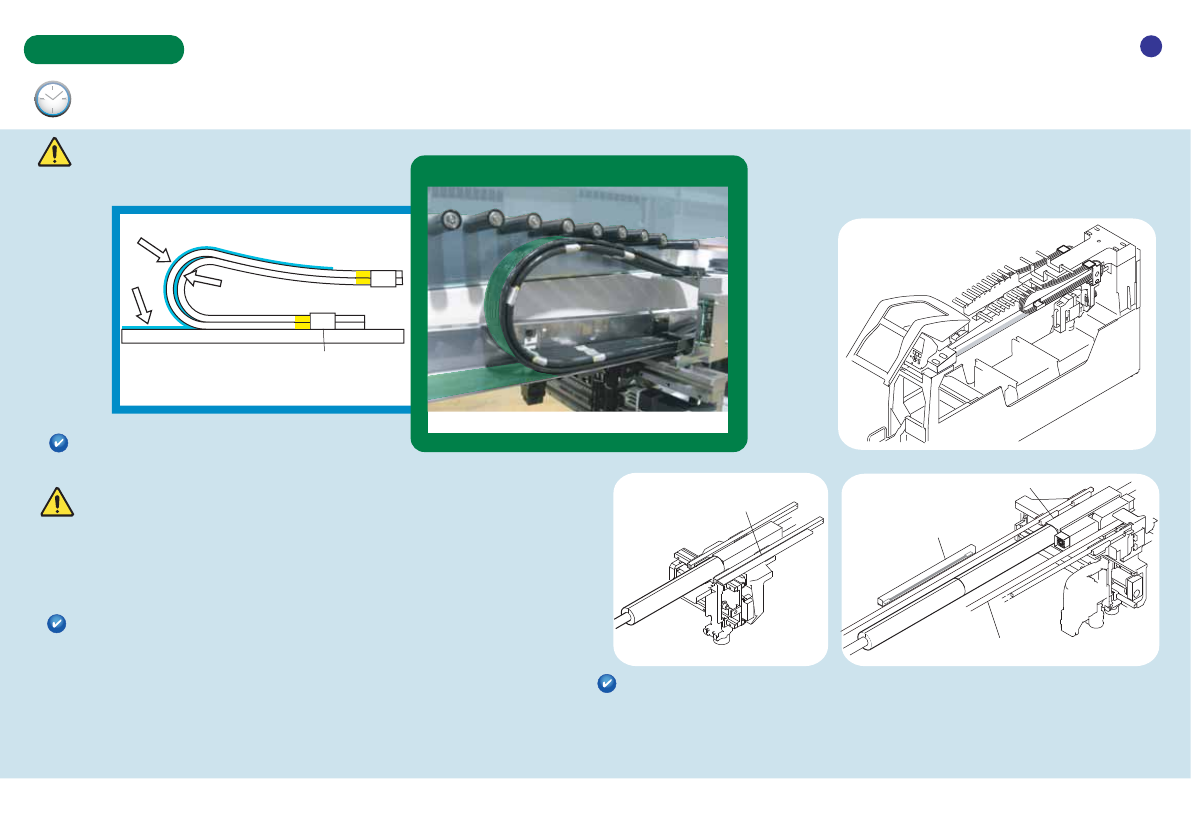

每4,000小时
(6个月周期)
向M3-2, XS轴加油
XY机械手
44
4 处
作业前请切断机器的主电源。
XS轴导轨
XS轴滚珠丝杆
涂敷NS7或者MULTEMP SRL
润滑油嘴
注入NS7或者MULTEMP SRL
在模组内作业时，请在线性马达的轴降到常温后再装上
保护套。
加油量如下所示。请注入适量润滑油
加油位置沾染污垢时，请使用干净的布擦拭。
(Fuji润滑油枪套件的润滑油枪的喷射量约为0.6 cc/1次)
保护套(AA4NB0x)
线性马达
线性标尺
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
XS轴滚珠丝杆：0.3 cc
XS轴导轨：1.2 cc/个
ȷ元件相机上面
ȷ线性标尺等
ȷ吸嘴置放台 ȷ搬运轨道
・请不要将磁卡、手表、精密仪器等接近线性马达。
・运转刚刚停止时，请不要直接接触线性马达的轴和线圈部分。
有可能因高温而被灼伤。
・请使用心脏起搏器的用户不要靠近Y轴。
・由于磁力的作用，在加油时润滑油枪有可能被线性马达强力
吸引，请注意。
每4,000小时
(6个月周期)
向X轴平型电缆、电缆承座加油
XY机械手
45
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
请向平型电缆的表面和电缆与电缆之间涂敷润滑油。
M3-2, X轴平型电缆和电缆承座：1.0cc
M6-2, X轴平型电缆和电缆承座：1.2cc
线性马达
线性标尺
筋板
请不要在距离筋板50mm的范围内涂敷润滑油。
请确认卷绕在平型电缆上的纤维胶带(银色)的状态。
如果发现剥落、浮起、破损等现象，请中止作业并
与本公司或者代理商联系。
线性马达
线性标尺
线性标尺
共面性传感器用
ȷ元件相机上面
ȷ线性标尺
ȷ共面性传感器用线性标尺等
ȷ共面性传感器Ტ选购件Უ
ȷ吸嘴置放台
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
涂敷SUMITEX 353(K6443)
X轴平型电缆、电缆承座
作业前请切断机器的主电源。
每4,000小时
(6个月周期)
向Y轴平型电缆、电缆承座加油
XY机械手
46
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
请向平型电缆的表面和电缆与电缆之间
涂敷润滑油。
M3-2, Y轴平型电缆和电缆承座(左侧)：1.2cc
M3-2, Y轴平型电缆和电缆承座(右侧)：0.8cc
M6-2, Y轴平型电缆和电缆承座：3.0cc
线性马达
线性标尺
请不要在距离筋板50mm的范围内涂敷润滑油。
线性马达
线性标尺
线性标尺
共面性传感器用
ȷ元件相机上面
ȷ线性标尺
ȷ共面性传感器用线性标尺等
ȷ共面性传感器Ტ选购件Უ
ȷ吸嘴置放台
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
涂敷SUMITEX 353(K6443)
Y轴平型电缆、电缆承座
作业前请切断机器的主电源。
筋板
(右侧)
(左侧)
请确认卷绕在平型电缆上的纤维胶带(银色)的状态。
如果发现剥落、浮起、破损等现象，请中止作业并
与本公司或者代理商联系。
