每 4,000 小时 ( 6 个月周期) 向转臂旋转轴加油 49 转臂 转臂旋转轴 涂敷 Daphne Eponex No.2 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用棉棒等擦拭。 转臂旋转轴: 0.002cc H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q), V12 工作头
每4,000小时
(6个月周期)

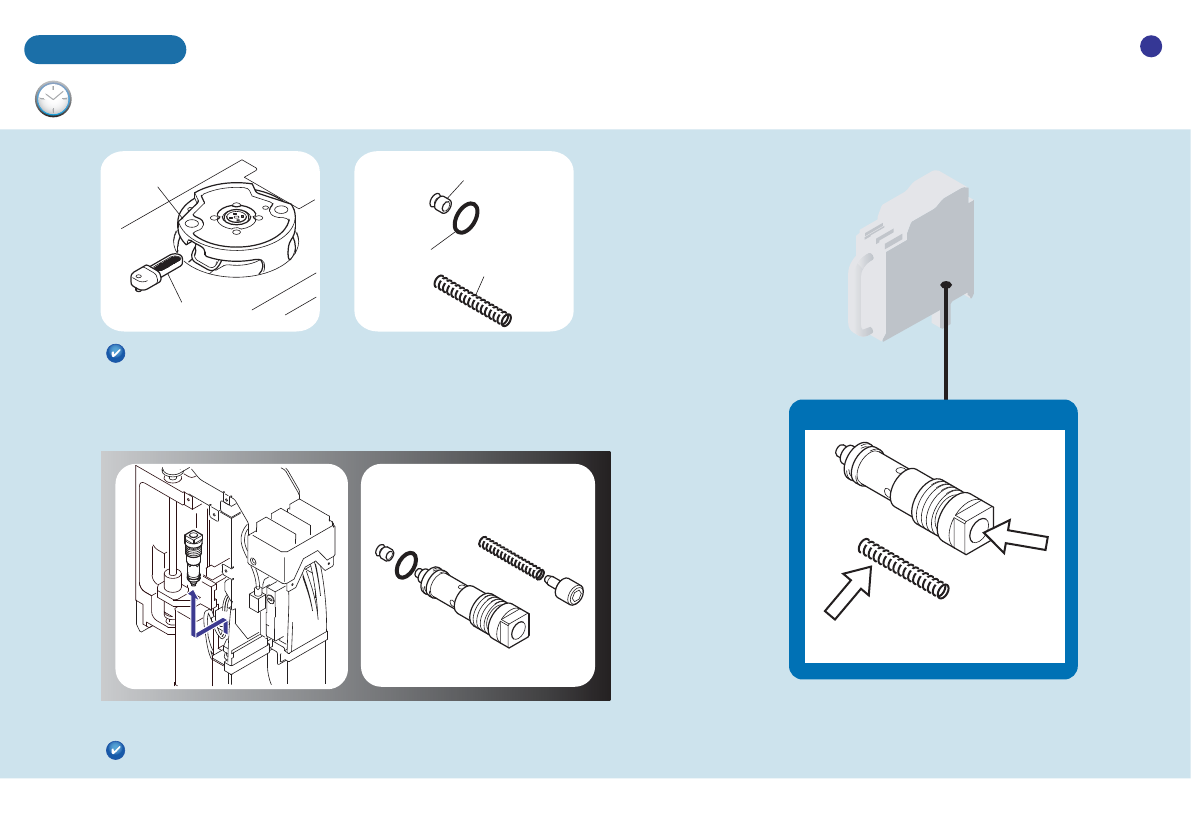

清扫空心轴Assy
H01工作头
48
首先、请分解空心轴Assy。
1. 拆下空心轴Assy。 2. 分解空心轴Assy。
过滤器
法兰盘
在法兰盘部分安装了过滤器的工作头不需要清扫空心轴Assy。
推荐在分解空心轴Assy之前准备以下3个部件以备遗失时使用。
清扫后，请向O型圈和弹簧薄涂润滑油
MDV235-ZB(K3032K)。
详细的分解方法请参照《NXTII 机械手册》「6.预防保养」-「H01工作头内空心轴Assy的清扫」。
弹簧
(PZ0933*)
O型圈
(A5202W)
真空垫
(H1339A)
空心轴Assy
吹气除尘
·真空垫 ·O型圈 ·弹簧
每4,000小时
(6个月周期)

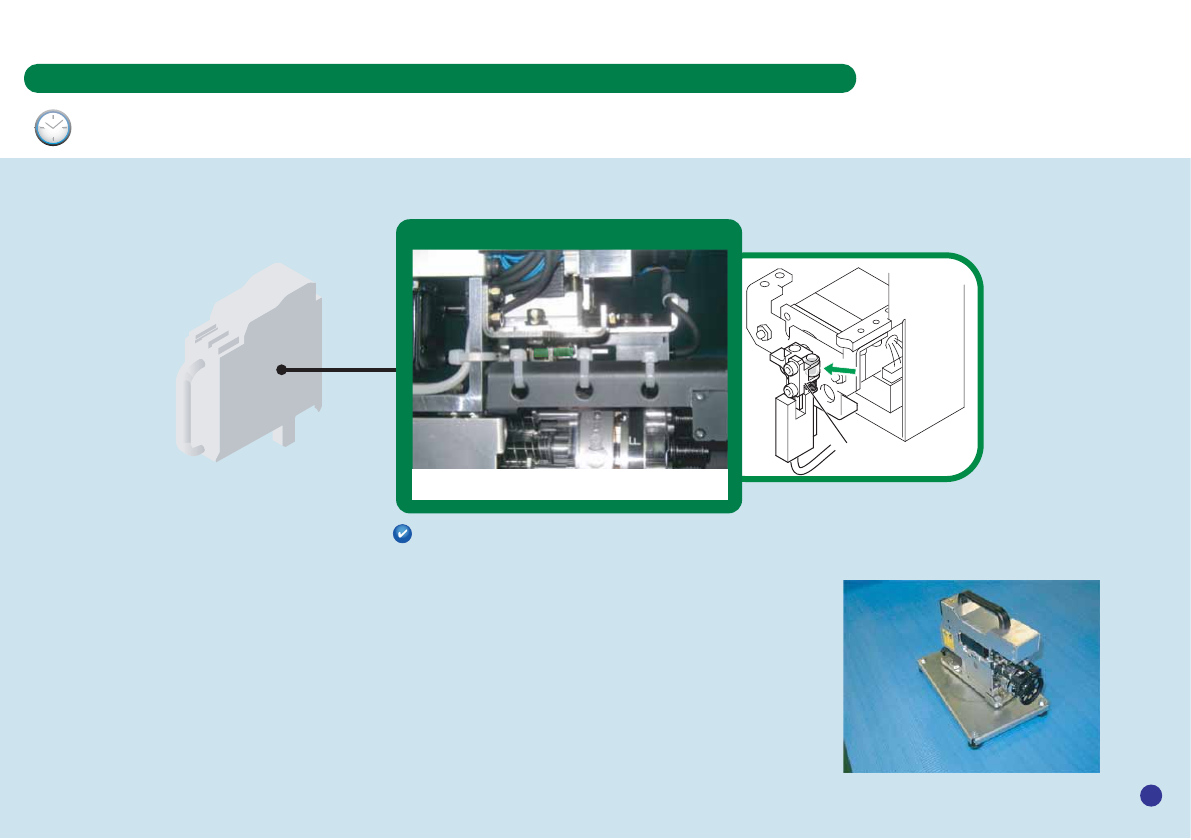

向转臂旋转轴加油
49
转臂
转臂旋转轴
涂敷Daphne Eponex No.2
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用棉棒等擦拭。
转臂旋转轴: 0.002cc
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q), V12工作头
每4,000小时
(6个月周期)
向驱动部加油
H08M(Q), H12HS(Q), V12工作头
50
Q轴 齿轮 R轴 齿轮
涂敷Mobilith SHC460WT
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
Q轴齿轮Ჴ 0.138 cc (H12HS(Q), V12)
H12HS(Q), V12
H08M(Q)
R轴齿轮Ჴ 0.224 cc (H12HS(Q), V12)
Q轴齿轮Ჴ 0.206 cc (H08M(Q))
R轴齿轮Ჴ 0.257 cc (H08M(Q))
涂敷Mobilith SHC460WT
Q轴，R轴齿轮
涂敷Mobilith SHC460WT
0.69 Nm
