58

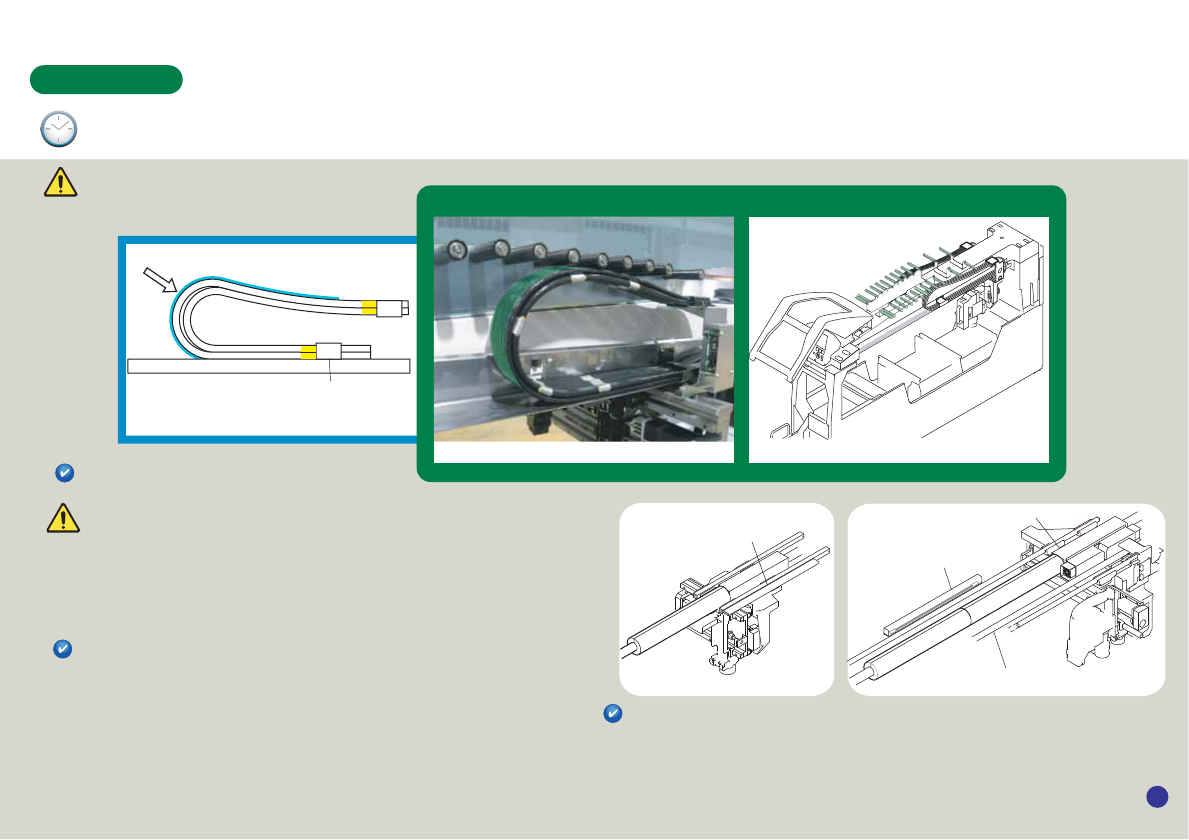

每2,000小时
(3个月周期)
向Y轴平型电缆、滚轮加油
XY机械手
57
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
请向平型电缆表面涂敷润滑油。
线性马达
线性标尺
请不要在距离筋板50mm的范围内涂敷润滑油。
线性马达
线性标尺
线性标尺
共面性传感器用
加油后，请确认在以下位置上没有附着润滑油。
附着了润滑油时，请使用不会掉下线头的干净的干布擦拭。
涂敷SUMITEX 353(K6443)
涂敷SUMITEX 353(K6443)
Y轴平型电缆 滚轮
作业前请切断机器的主电源。
筋板
(右侧)
(左侧)
M3-2, Y轴平型电缆(左侧)Ჴ0.4 cc
M3-2, Y轴平型电缆(右侧)Ჴ0.2 cc
M3-2, 滚轮Ჴ 1.0 cc
M6-2, Y轴平型电缆Ჴ 0.7 cc
M6-2,滚轮Ჴ 0.5 cc
ȷ元件相机上面
ȷ线性标尺
ȷ共面性传感器用线性标尺等
ȷ共面性传感器Ტ选购件Უ
ȷ吸嘴置放台
58

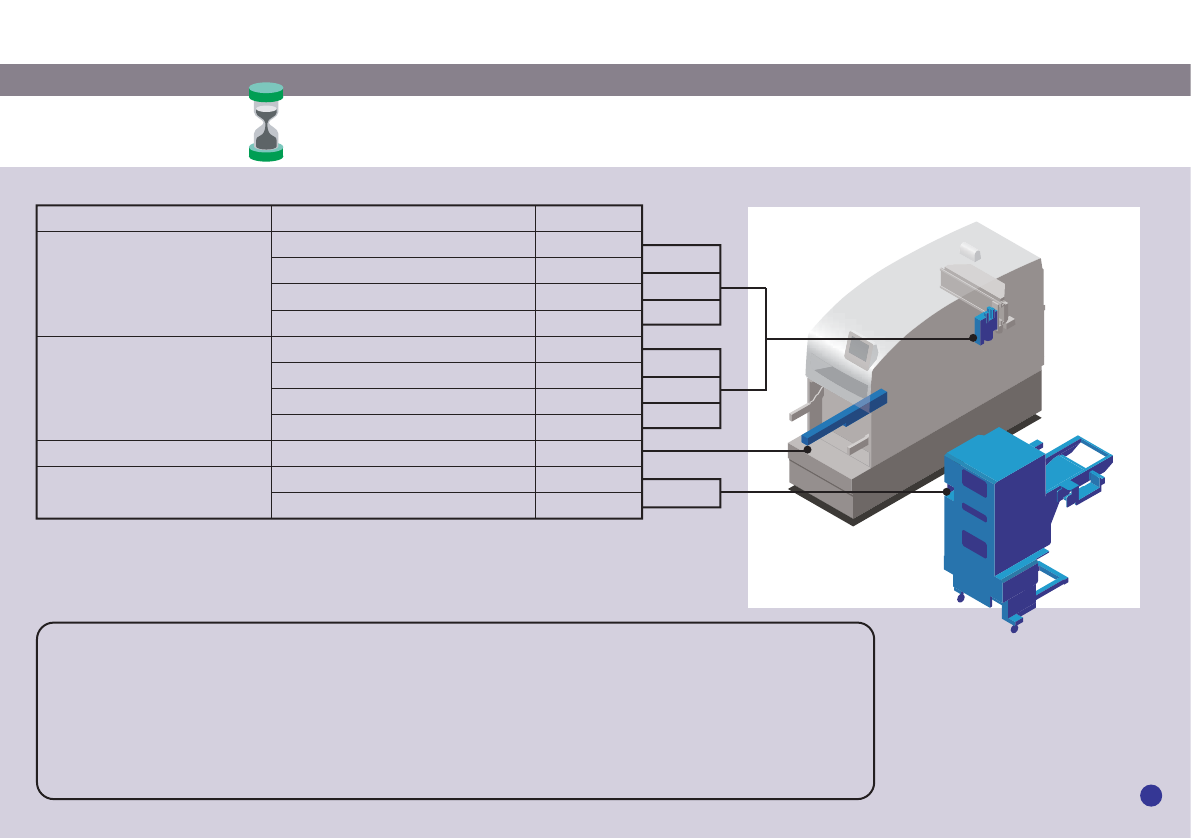

每700小时
59
操作一览
真空过滤器
不良元件传送带
往复臂皮带
H04, H04S(F),
H08(Q), H08M(Q),
H12, H12S(Q), H12HS(Q),
V12工作头
V12工作头的升降杆和O型圈的加油周期是每320小时。
H01, H02(F)工作头
不良元件传送带
料盘单元-LT
料盘单元-LTC
清扫
升降杆内
清扫
真空过滤器
清扫
吸嘴吸取面
吸嘴夹紧销
清扫
法兰盘过滤器
清扫
更换
清扫
清扫
不良元件传送带
清扫
单元名 位置 操作
升降杆和O型圈
ዅ
机械阀O型圈
点检
准备物品
一套螺丝刀、一套六角扳手、气枪、干燥机、布(擦拭、涂敷润滑油/清扫传送带、皮带)、中性洗涤剂、
升降杆内润滑油涂敷治具(AA40Rxx)、扁嘴钳、刷子(涂敷润滑油)、清洁纸、超声波清洗器、
过滤器清洗用网笼(K1325A)、工作头清扫单元(QK00Cxx)、保护眼镜、测定头治具(AA6KNxx)、推拉计、
H24用升降杆内涂敷润滑油用治具、H08M(Q)用升降杆内涂敷润滑油用治具(AA79Xxx)
润滑油：Biral T&D(Sugai Chemical Industry)(H5116A)、
VG-EP No.1 B970(WAKO Chemical LTD.)(K60192)、
MDV235-ZB(黑田精工)(K3032K)
