每 700 小时 ( 1 个月周期) 向升降杆加油 64 1. 取下侧面的防护罩。 轴 齿轮 (H04, H08(Q), H12, H12S(Q)) 齿轮、升降杆齿轮 Ტ H04S(F), H08M(Q), H12HS(Q) Უ 用布浸上 VG-EP No.1 薄涂 涂敷 VG-EP No.1 B970 涂敷 Biral T&D 涂敷 Biral T&D 加油量如下所示。请适量涂敷润滑油。 加油位置沾染污垢时，请使用干净…
每700小时
(1个月周期)

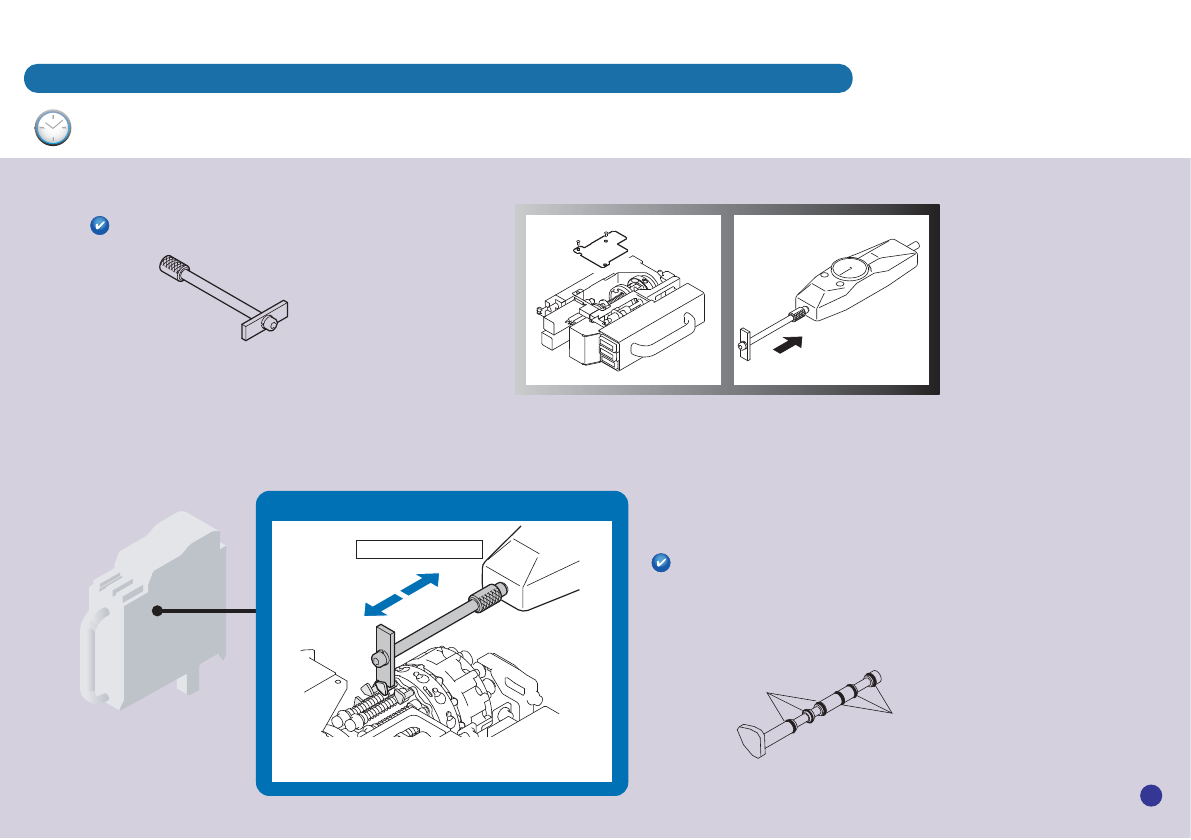

点检机械阀O型圈
63
如果测定结果不在公差值范围(0.4～2.0N)内，请更换机械阀的O型圈。
更换方法请参照《NXTII 机械手册》
「6.预防保养」-「机械阀O型圈的检查」。
点检机械阀 O型圈
O型圈
O型圈
此作业需要另外出售的测定头治具。
1. 拆下工作头的盖板。 2. 将测定头治具安装到
推拉计上。
测定头治具(AA6KNxx)
0.4 N～2.0 N
测定机械阀的滑动阻力
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q), V12工作头
每700小时
(1个月周期)
向升降杆加油
64
1.取下侧面的防护罩。
轴
齿轮
(H04, H08(Q), H12, H12S(Q))
齿轮、升降杆齿轮
ᲢH04S(F), H08M(Q), H12HS(Q)Უ
用布浸上VG-EP No.1
薄涂
涂敷VG-EP No.1 B970 涂敷 Biral T&D
涂敷 Biral T&D
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q)工作头
轴(H04)Ჴ0.069 cc
齿轮(H04)Ჴ0.124 cc
轴(H12HS(Q))Ჴ0.020 cc
齿轮(H12HS(Q))Ჴ0.336 cc
升降杆齿轮(H12HS(Q))Ჴ0.020 cc
轴(H04S(F))Ჴ0.069 cc
齿轮(H04S(F))Ჴ0.124 cc
升降杆齿轮(H04S(F))Ჴ0.020 cc
轴(H08M(Q))Ჴ0.100 cc
齿轮(H08M(Q))Ჴ0.054 cc
升降杆齿轮(H08M(Q))Ჴ0.022 cc
轴(H08(Q))Ჴ0.020 cc
齿轮(H08(Q))Ჴ0.272 cc
轴(H12, H12S(Q))Ჴ0.020 cc
齿轮(H12, H12S(Q))Ჴ0.336 cc
每700小时
(1个月周期)
向升降杆内O型圈加油
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q)工作头
65
向O型圈涂敷润滑油需要专用治具。
关于治具的使用方法，请参照《NXTII 机械手册》
「6.预防保养」-「贴装工作头升降杆外周、Q轴齿轮、
升降杆内的O型圈的加油」。
O型圈
涂敷MDV235-ZB
O型圈
请在结束升降杆内的清扫后加油。
润滑油涂敷治具
H04, H04S(F),
H08(Q), H12,
H12S(Q), H12HS(Q)
H08M(Q)
(AA40Rxx)
润滑油涂敷治具
(AA79Xxx)
