每700小时
(1个月周期)
向升降杆加油
64

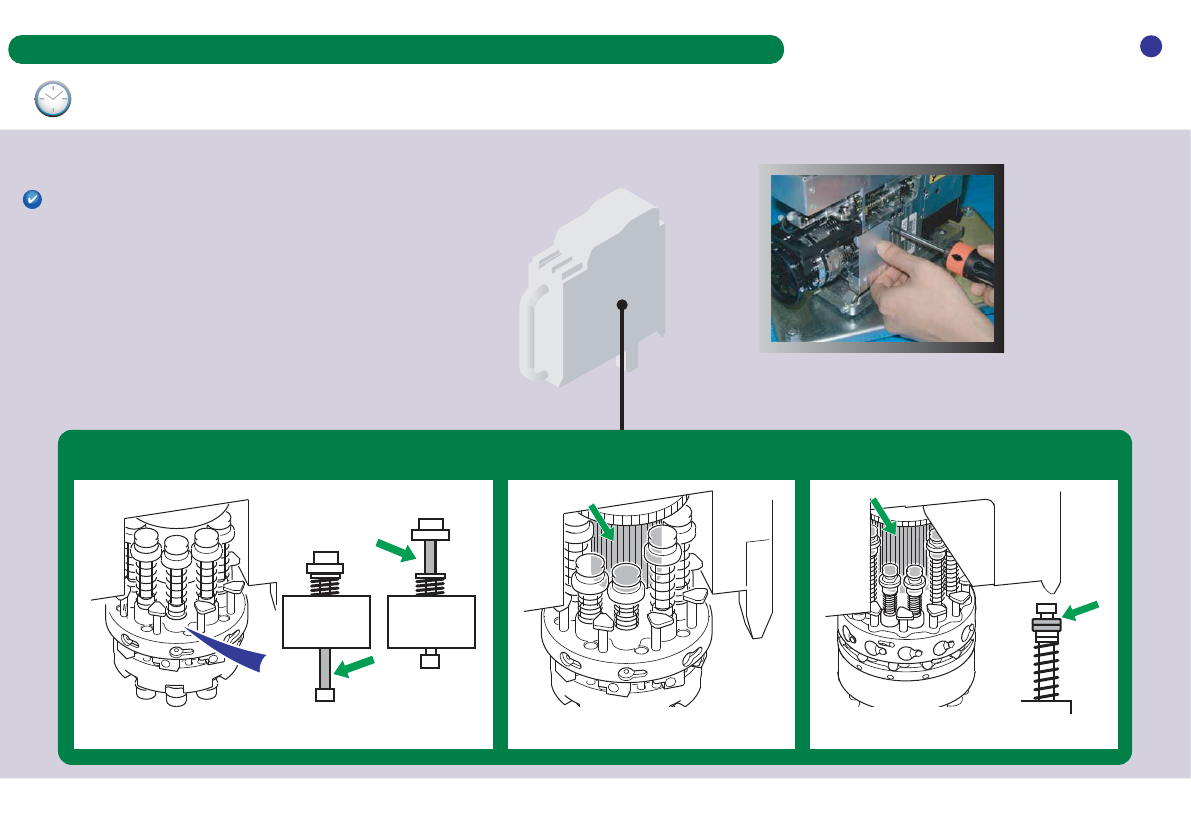

1.取下侧面的防护罩。
轴
齿轮
(H04, H08(Q), H12, H12S(Q))
齿轮、升降杆齿轮
ᲢH04S(F), H08M(Q), H12HS(Q)Უ
用布浸上VG-EP No.1
薄涂
涂敷VG-EP No.1 B970 涂敷 Biral T&D
涂敷 Biral T&D
加油量如下所示。请适量涂敷润滑油。
加油位置沾染污垢时，请使用干净的布擦拭。
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q)工作头
轴(H04)Ჴ0.069 cc
齿轮(H04)Ჴ0.124 cc
轴(H12HS(Q))Ჴ0.020 cc
齿轮(H12HS(Q))Ჴ0.336 cc
升降杆齿轮(H12HS(Q))Ჴ0.020 cc
轴(H04S(F))Ჴ0.069 cc
齿轮(H04S(F))Ჴ0.124 cc
升降杆齿轮(H04S(F))Ჴ0.020 cc
轴(H08M(Q))Ჴ0.100 cc
齿轮(H08M(Q))Ჴ0.054 cc
升降杆齿轮(H08M(Q))Ჴ0.022 cc
轴(H08(Q))Ჴ0.020 cc
齿轮(H08(Q))Ჴ0.272 cc
轴(H12, H12S(Q))Ჴ0.020 cc
齿轮(H12, H12S(Q))Ჴ0.336 cc
每700小时
(1个月周期)
向升降杆内O型圈加油
H04, H04S(F), H08(Q), H08M(Q), H12, H12S(Q), H12HS(Q)工作头
65

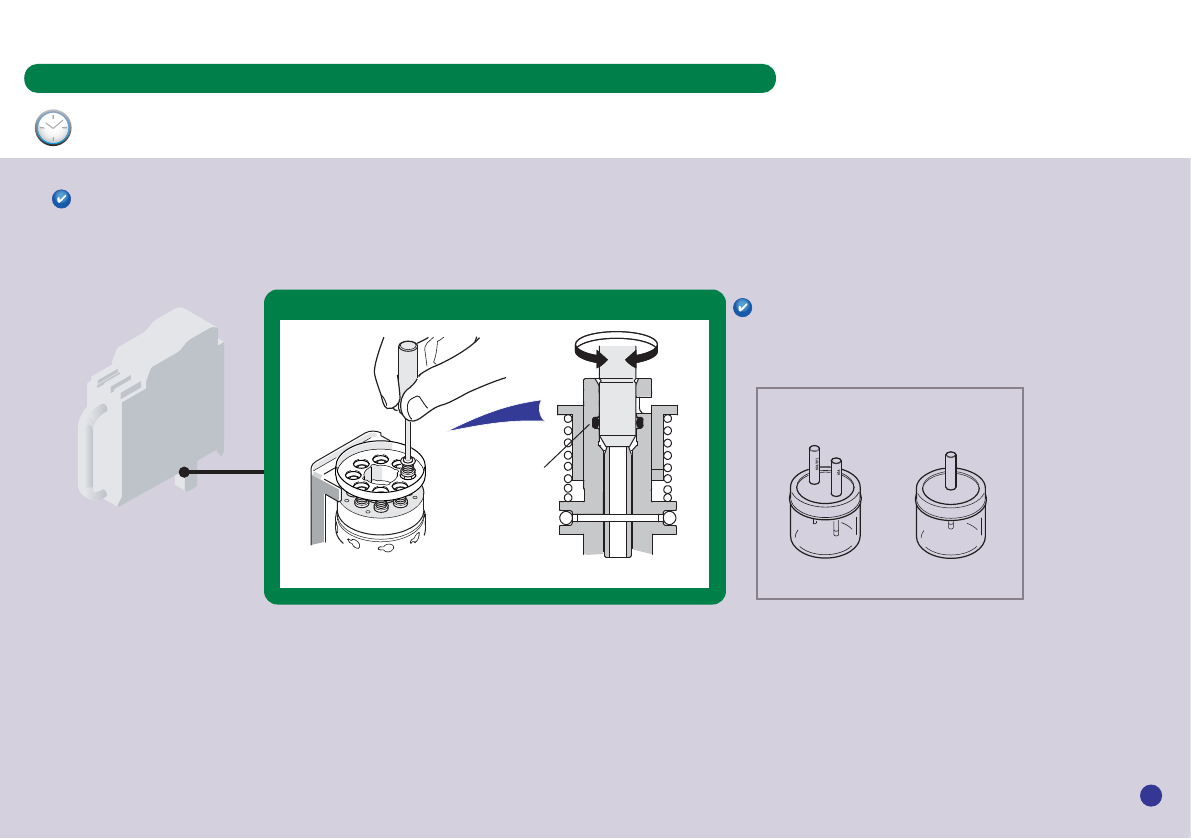

向O型圈涂敷润滑油需要专用治具。
关于治具的使用方法，请参照《NXTII 机械手册》
「6.预防保养」-「贴装工作头升降杆外周、Q轴齿轮、
升降杆内的O型圈的加油」。
O型圈
涂敷MDV235-ZB
O型圈
请在结束升降杆内的清扫后加油。
润滑油涂敷治具
H04, H04S(F),
H08(Q), H12,
H12S(Q), H12HS(Q)
H08M(Q)
(AA40Rxx)
润滑油涂敷治具
(AA79Xxx)
每700小时
(1个月周期)
清扫法兰盘过滤器
H01, H02(F)工作头
66
对于没有安装法兰盘过滤器的工作头，
需要每6个月清扫一次空心轴Assy。
过滤器
(AA1FZOx)

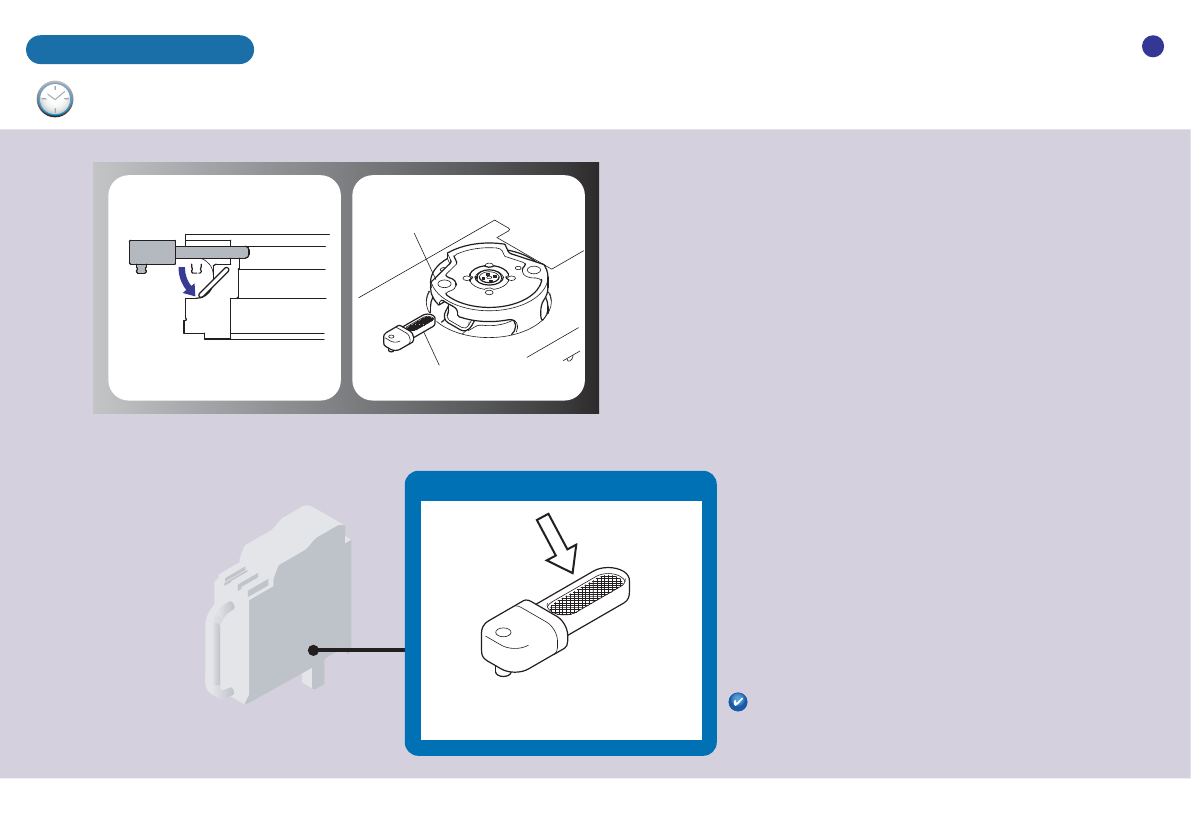

1. 解除过滤器的锁定。 2. 将过滤器从法兰盘拔出。
法兰盘
清扫法兰盘过滤器
对过滤器吹气除尘
