Manual do usuár io SIPLACE S-27 HM 4 Montagem da máquina autom ática Versão de software SR.503.xx Edição 07/2003 PT 4.1 Dimensões para transporte 105 4 Mont agem da máquina automática 4.1 Dimensões p ara transpor te 4 Fi…
3 Dados técnicos Manual do usuário SIPLACE S-27 HM
3.10 Transporte da PCI Versão de software SR.503.xxEdição 07/2003 PT
104
3.10.3.2 Dados técnicos - Transporte duplo
3
Margem de transporte fixa Direita (standard), esquerda (opção)
Altura máx. do componente
6 mm para a cabeça Collect&Place de 12 segmentos
8,5 mm para a cabeça Collect&Place de 6 segmentos
Formato da PCI 50 mm x 50 mm até 508 mm x 216 mm
2" x 2" até 20" x 8,5"
PCI muito longa até 610 mm (24") (opção)
Espessura da placa de circuitos
impressos
0,5 mm até 4,5 mm
Máx. convexidade da placa de circuitos
impressos
Para cima: 4,5 mm - espessura da PCI
Para baixo: 0,3 mm + espessura da PCI
Espaço livre na parte de baixo da PCI Normal: 25 mm
Opção: máx. 40 mm
Altura de transporte da PCI 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opção)
930 mm ± 15 mm (opção)
950 mm ± 15 mm (opção SMEMA)
Tipo de interface Siemens (standard),
(opção SMEMA)
Margem de guia isenta de componentes 3 mm
Tempo de troca da PCI 2,5 s
Tipo de transporte Síncrono ou assíncrono
Teor de montagem por cada transporte Síncrono: variável, assíncrono: igual
PCI-largura por cada transporte Igual
Reconhecimento do ponto de tinta Síncrono: impossível, assíncrono: possível
Regulagem automática da largura Síncrono: impossível, assíncrono: possível
Manual do usuário SIPLACE S-27 HM 4 Montagem da máquina automática
Versão de software SR.503.xx Edição 07/2003 PT 4.1 Dimensões para transporte
105
4 Montagem da máquina automática
4.1 Dimensões para transporte
4

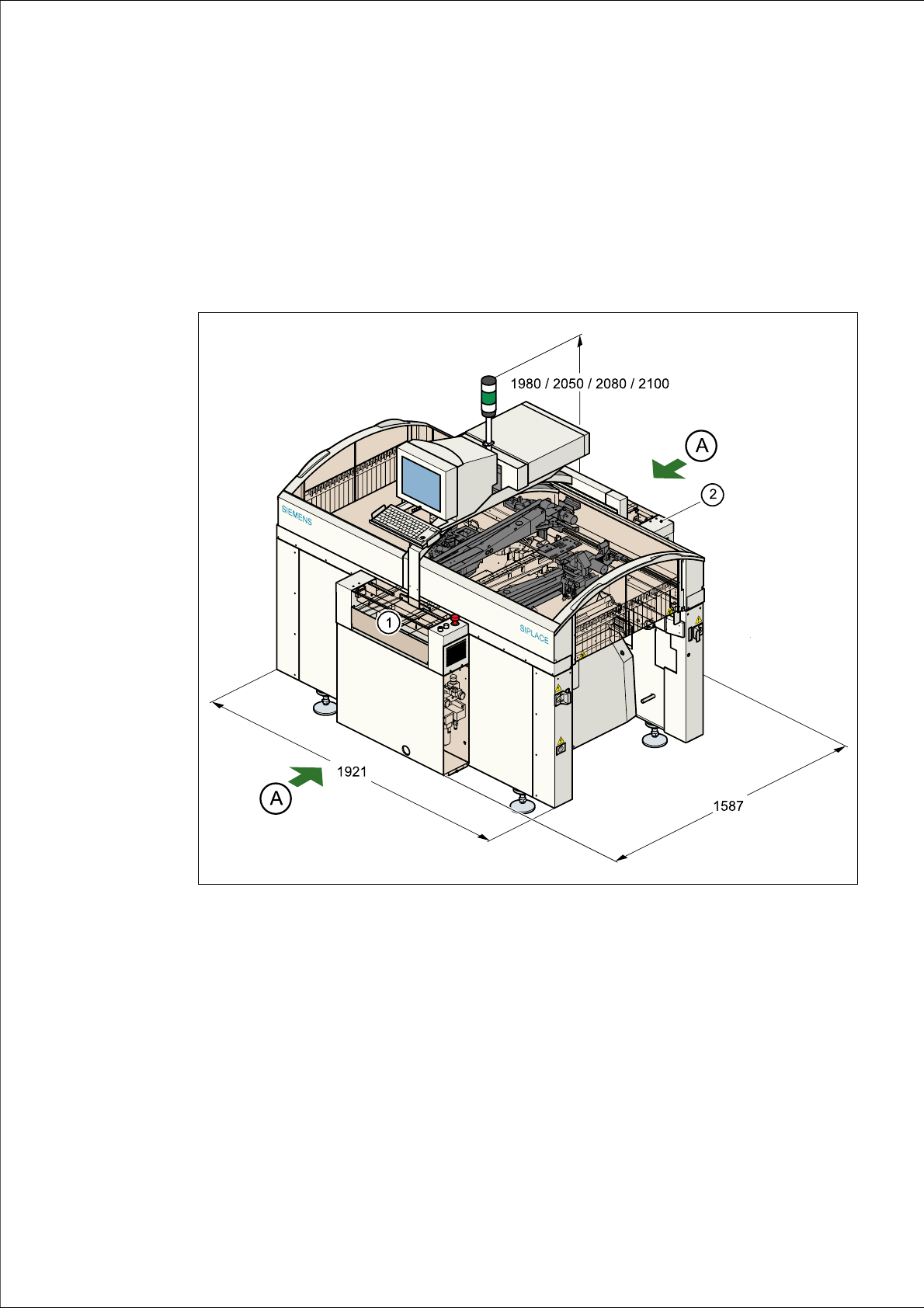

Fig. 4.1 - 1 Dimensões para a montagem e o transporte da máquina automática
A Pontos de apoio para o empilhador (comprimento dos garfos 1600 mm)
(1) Transporte de entrada
(2) Transporte de saída
A altura normal do transporte da placas de circuitos impressos é de 830 mm ± 15 mm. A altura
total normal da máquina automática é de 1980 mm. Para uma altura do transporte de placas de
circuitos impressos de 950 mm (opção SMEMA), resulta uma altura total de 2100 mm.
4 Montagem da máquina automática Manual do usuário SIPLACE S-27 HM
4.1 Dimensões para transporte Versão de software SR.503.xxEdição 07/2003 PT
106
4.1.1 Configuração para transporte e transporte
Quando a máquina automática é fornecida à saída da fábrica, os componentes seguintes não se
encontram instalados:
– teclados
– monitores
– lâmpadas de indicação de erro e
– carro de componentes.
Æ Para o arranque da máquina, é preciso instalar os componentes desmontados.
Æ Para o transporte da máquina automática deve ser utilizado um carro empilhador com garfos
com o comprimento mínimo de 1600 mm.
Æ Coloque o carro empilhador somente nos pontos assinalados.
4.1.2 Características da fundação
Æ Deve haver o cuidado de montar
– a máquina automática sobre uma base rígida e isenta de vibrações.
– a capacidade específica de carga da base tem de ser superior a 1000 kg/m².
4.1.3 Alimentação de ar comprimido
– A pressão da alimentação de ar comprimido tem de ser de pelo menos 0,55 MPa (5,5 bar). O
valor máximo permitido é de 0,8 MPa (8 bar).
– A pressão tem de corresponder às especificações exigidas (ver a seção 3.4
, página 80).
Essas condições são atingidas com
– compressores isentos de óleo, p.ex. Atlas, Copco Tipo ZR4
– exsicador/depurador de ar comprimido
– filtro finíssimo, série X, p.ex. da marca Zander
4.1.4 Alimentação da rede
– A conexão à rede tem de ser protegida. Os valores de conexão das proteções são os se-
guintes:
3 x 16 A para 3 x 400 V~/3 x 208 V~/3 x 200 V~ 4
