4.2 Como montar a máquina automática
Æ Levante a máquina automática com o carro empilhador e regule as sapatas da máquina de
forma a que a distância entre a aresta superior do transporte de placas de circuitos impressos
fique a 830 mm da aresta inferior da sapata da máquina.
Æ Atenção: A distância entre os transportes das PCI deve ser de 1 a 3 mm.
Æ Alinhe todas as máquinas automáticas entre si. Para obter um alinhamento perfeito e com ra-
pidez, o melhor é utilizar um cordel.
Æ Regule cada máquina automática com a ajuda de um nível de bolha de ar com um grau de
precisão de 0,02 mm/m.
Æ Fixe os pés da máquina com as contraporcas.
Æ Verifique mais uma vez o ajustamento da máquina automática com o nível de bolha de ar e
corrija as regulações sempre que necessário.
CUIDADO
Retire da máquina automática todos os dispositivos de proteção utilizados para o trans-
porte! 4
Æ Monte os componentes que foram desmontados para o transporte.
Æ Faça as conexões elétricas e pneumáticas.
PERIGO DE MORTE
Só pessoal devidamente formado e certificado pode fazer as conexões elétricas. 4
4 Montagem da máquina automática Manual do usuário SIPLACE S-27 HM
4.3 Preparar o carro de componentes para outras alturas de transporte da PCI Versão de software SR.503.xxEdição 07/2003 PT
108
4.3 Preparar o carro de componentes para outras altu-
ras de transporte da PCI
4.3.1 Ferramentas
Chaves de forqueta sextavadas, conjunto até 8 mm
4.3.2 Instruções de segurança
ALERTA PERIGO DE ESMAGAMENTO
Retire todos os alimentadores da placa da mesa antes de alterar a altura da mesa do carro de
componentes. Ao fazer alterações, proceda com os cuidados necessários porque a placa da
mesa é muito pesada. 4
4

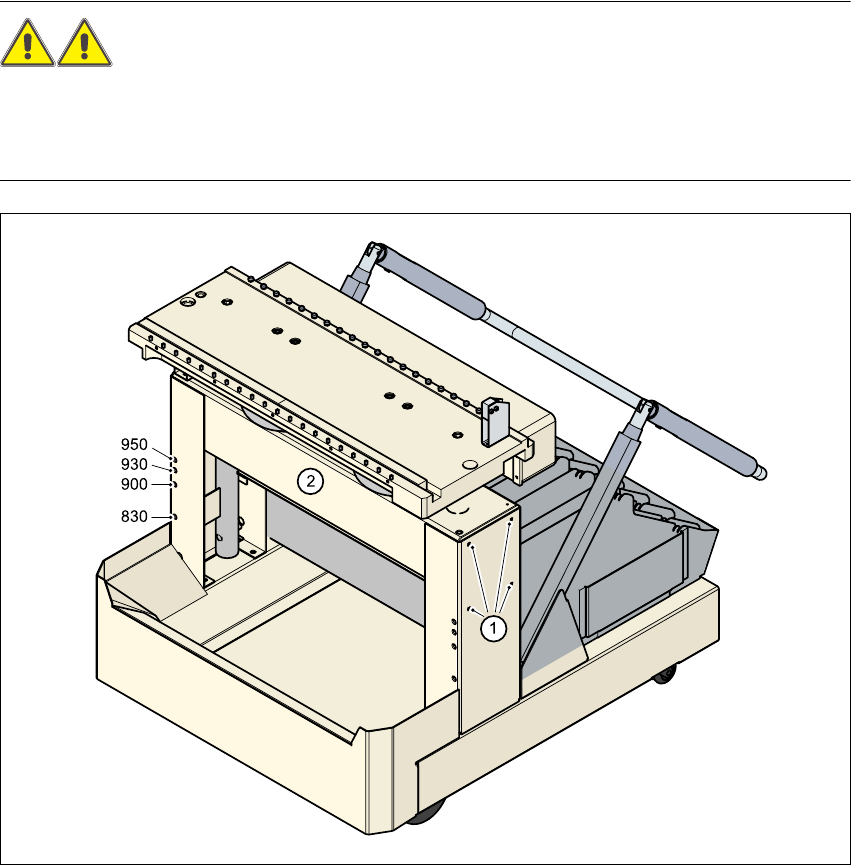

Fig. 4.3 - 1 Preparar o carro de componentes para outras alturas de transporte da PCI
(1) Parafusos de retenção, 4 em cada lado
(2) Furos na travessa para adaptação da mesa para 830, 900, 930 e 950 mm de altura.
